Pt100分度表

Pt100分度表/Pt100鉑電阻分度表

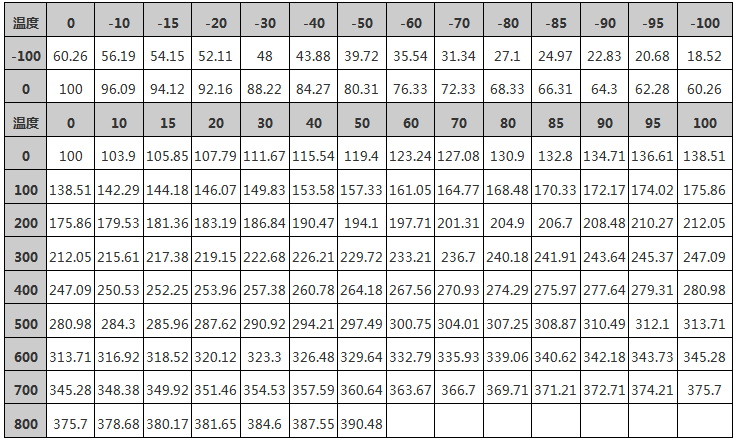

Pt100分度表是以表格形式提供各溫度和對應的電阻的，《Pt100分度表怎樣查看》介紹詳細查表的方法，不會的可以去看看。

以上是昌暉儀表提供的“Pt100分度表（鉑電阻分度表）”，本站也可查閱K型熱電偶分度表和S型熱電偶分度表。另外，本站還提供僅73k的“熱電偶-熱電阻分度軟件”供大家免費使用。該軟件不用安裝，是儀表技術人員必備工具軟件。

熱電偶-熱電阻分度軟件特點
1、熱電阻分度軟件可簡單實現熱電偶溫度值-熱電勢值之間互換查詢和熱電阻溫度值-電阻值之間的互換查詢。軟件可查詢S、R、B、N、E、J、T和K型熱電偶分度表,可查詢Pt10、Cu50、Cu100和Pt100鉑電阻分度表。

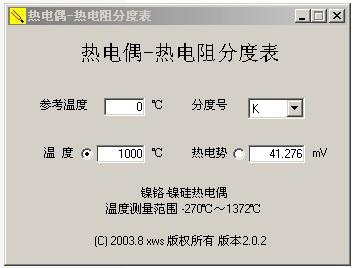

軟件單純用于熱電偶分度表查詢時注意將“參考溫度”對話框內的值設定為“0”。在“溫度”對話框輸入任一溫度值后在“熱電勢”對話框自動顯示對應mV值；在“熱電勢”對話框輸入任一mV值后在“溫度”對話框自動顯示對應溫度值。

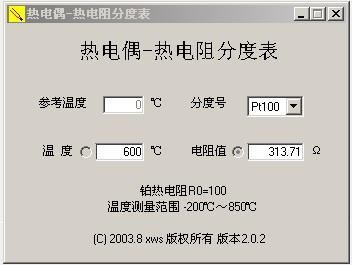

軟件單純用于熱電阻分度表查詢時在“溫度”對話框輸入任一溫度值后在“電阻值”對話框自動顯示對應電阻值；在“電阻值”對話框輸入任一電阻值后在“溫度”對話框自動顯示對應溫度值。

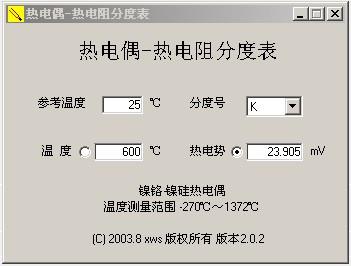

2、在校驗熱電偶輸入的顯示控制儀、溫度變送器或DCS系統時會涉及溫度補償，使用該軟件時在“參考溫度”對話框內輸入環境補償溫度值，就能輕松實現扣除溫度補償后熱電偶值-熱電勢之間的互換查詢。假定校驗顯示儀表時環境溫度為25℃，如需要校對K分度號輸入儀表600℃點的顯示值：首先查表得到25℃對應的熱電勢值為1mV，600℃對應的熱電勢值為24.905mV。校驗顯示儀表600℃點的顯示值應該輸入熱電勢值為23.905（儀表輸入值=校驗點對應的熱電勢值—溫度補償對應的熱電勢值=24.905mV-1.000mV）
