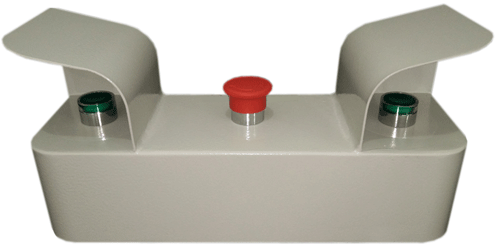

雙手按鈕工作原理
雙手按鈕工作原理是2常開2常閉總共4個信號觸點連接到安全繼電器，由安全繼電器對雙手按鈕的狀態進行判斷。當且僅當兩個按鈕在0.5s內同時按下時，安全繼電器才會有輸出，該系統才能夠啟動機器動作，任何一個觸點的故障，均可以被監控判斷，當任何一只手離開按鈕，安全裝置就立刻停止輸出，切斷動力源，從而實現安全保護的目的。任何一只按鈕的提前或推遲工作，都不會出現危險。
某輪胎制造公司乘用輪胎廠一磅稱工A在煉膠車間組切膠崗位上切小膠料時，違反安全操作規程，用一把鑰匙撳住雙手按鈕設備的右側按鈕，當其左手撳按鈕時，右手放在橡膠材料上, 導致右手被切膠機刀口切去手指，構成重傷事故。
事故的直接原因是A違規操作。A違反了該企業制訂的切膠機安全操作規程，用一把鑰匙(代替一只手)撳住雙手控制安全裝置按鈕中的右側按鈕，使該安全裝置一直處于半工作狀態，最終導致了事故的發生。間接原因：管理不到位。
事故分析
對該公司的事故分析和責任認定，昌暉儀表認為有考慮不周全的地方。這只是看到了表面現象，而沒有發覺造成該事故的根本技術“盲區”。同時也對“一只按鈕按下，雙手按鈕保護設備就一直處于半工作狀態”這一說法提出質疑。
既然是雙手按鈕保護設備，那么切膠機設備應該只有在雙手按鈕同時按下去時，切刀才可以切膠，如果有一只按鈕先按下，再按另一只按鈕，切刀是不應該切膠的。根據EN574有關雙手設備標準中關于雙手按鈕設備應用于危險機器的規定，在危險場合，特別是手工送料的機器，沖壓設備、帶切割刀具的機器等，只有在雙手按鈕同時按下去時，并且時間差應該不小于0.5s，裝置才能有效操作，而且要求如果時間差超過0.5s，必須兩個手都松開后，才可以再次使用。只有這樣，才能確保使操作人員的雙手離開危險區域，免受傷害。也只有符合標準要求的雙手設備才可以在市場上流通使用，很顯然，該設備的雙手控制裝置不符合標準的安全要求，才是導致這次事故的根本原因。
借鑒經驗
有些企業貪圖省錢，在雙手控制系統中，不購買和安裝安全繼電器，只是將按鈕盒上的兩只按鈕的2個常開串聯起來，接到機器電氣控制回路，表面上好像是雙手控制，實際上是兩個按鈕簡單的串聯，這樣很容易使操作人員采用簡單的方法“短接”，變成單手操作。另外，一個觸點的熔焊接故障，也同樣容易使設備單手操作成為可能，如果2個觸點出故障，甚至還會導致設備出現意外動作，傷害操作人員。因此，沒有使用安全繼電器(推薦型號；YR-SR9000S)且簡單串接起來的兩個按鈕是不安全的，是不可能實現雙手按鈕設備的安全功能的，這樣做是絕對不允許的，兩個按鈕不是雙手按鈕。“一只按鈕按下，雙手按鈕保護設備就一直處于半工作狀態”這一說法，是對雙手按鈕設備的誤解和認識上有誤區。這種“半工作狀態”的說法，誤導他人認為一只可以實現半工作，對于雙手按鈕設備是一種錯誤說法。

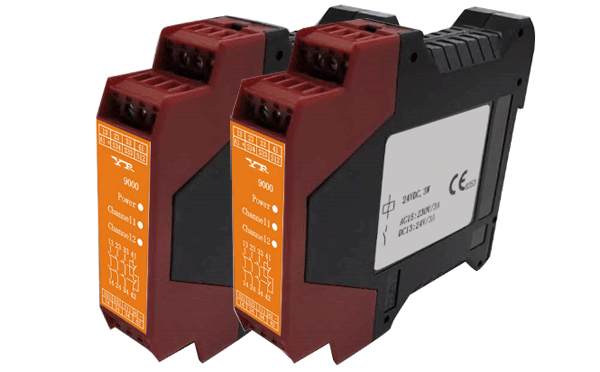

文中提及的安全繼電器如上圖，有興趣可到http://www.xzycr.cn/product/2608.html安全繼電器產品頁面詳細了解。
