那么問題來了：如果以下幾種情況沒有達到安全標準的要求，造成的后果你我能不能承擔？
1、自動扶梯
人員乘坐扶梯摔倒，急停故障，怎么辦？
2、生產線
機器失效，導致機器損壞及人員傷亡，怎么辦？
3、機器加工
安全門監控發生故障，操作人員受傷，怎么辦？
安全繼電器在SIS系統中的應用
安全繼電器在獲得相關功能證書上會體現所能達到的SIL等級。但是在SIS系統中，不是所有部件都是SIL等級，所以對于應用于整個SIS系統來說，也是多種條件綜合在一起的。下面結合案例介紹安全繼電器在SIS系統中的應用。
1、化工行業典型的風險降低保護層
在某個實際項目中，原料儲罐壓力已超過上限，很可能導致爆炸，危害正處于風險矩陣表的“中”階段。在HAZOP和LOPA分析之后，將SIL等級定級為SIL2。一般，危害等級處于矩陣表的“中、低”階段是可以被接受的，“高”和“極高”是不被接受的，因此需要通過降低頻率等級來避免危害的發生，方法之一就是增加SIS系統。

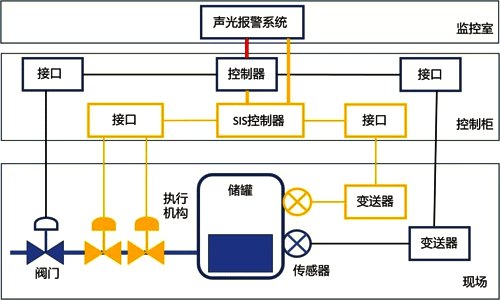

圖 黃色部分為一個SIF(安全儀表功能)，其控制系統就成為：SIS控制系統，需要驗證其達到SRS要求的SIL等級。

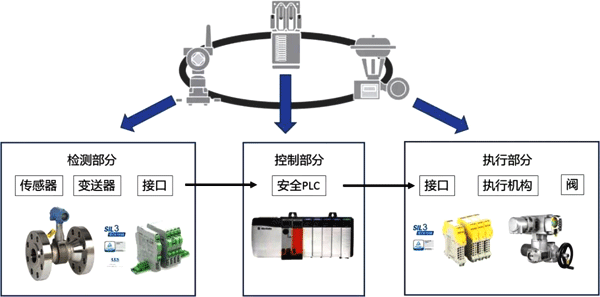

2、SIF基本構成
該項目儲罐壓力安全回路包括：(其中安全繼電器也是重要的組成部分)
檢測部分：傳感器，變送器，接口
控制部分：安全PLC GuardLogix
執行部分：執行機構、閥門、接口

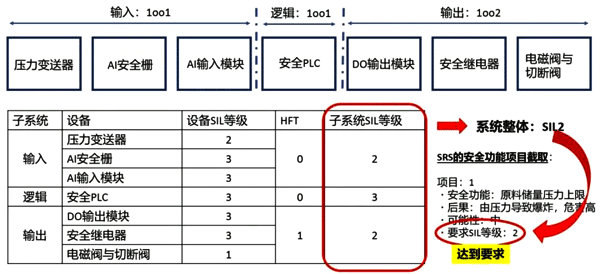

3、SIL驗證
根據相關公式，我們要計算PFD值來判定是否滿足SIL2等級。公式如下：
PFD(系統)=PFD(輸入)+PFD(邏輯)+PFD(輸出)
PFD(系統)=PFD(壓力變送器)+PFD(安全柵)+PFD(輸入模塊)+PFD(安全PLC)+PFD(輸出模塊)+PFD(安全繼電器)+PFD(電磁閥和切斷閥)
重要概念
IEC61508和IEC61511都定義了硬件的結構約束的概念，用硬件故障裕度（HFT）來表征，指的是硬件功能單元在故障存在的情況下，持續完成所要求功能的能力。其代表了設備或子系統在構成SIF回路時，從硬件結構上對SIL的限制。

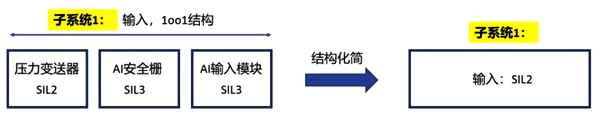

①采用單通道子系統執行安全功能的E/E/PE安全相關系統中，執行整個安全功能所能達到的最高SIL等級，由具有最低SIL能力的設備決定。

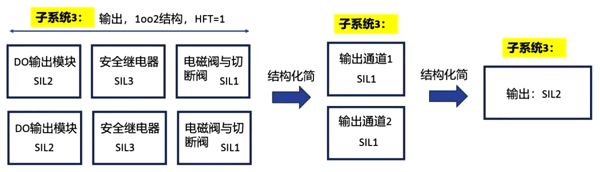

②采用多通道子系統執行安全功能的E/E/PE安全相關系統中，執行整個安全功能所能達到的最高SIL等級，為多個子系統歸并合計而成，并同時考慮HFT，來對系統整體SIL進行疊加。
4、整套SIS系統的構成
在一個流程控制系統中，會存在多個SIF，從而構建成一整套SIS控制系統。
5、經驗還是認證？
是否可以把安全繼電器換成普通繼電器？站內已有文章談到這個問題，在此不再累述。IEC 61508的SIL認證與經驗使用(Prior Use)的關系： 經驗使用，是IEC 61511的術語，指基于在以往的操作環境和應用場合的使用記錄，評估表明該設備有足夠低的危險失效率，適合用于安全儀表系統中。
根據IEC 61511的相關規定，經驗使用需要有相應的證據能夠證明這些部件和子系統適用于SIS，證據的適用性應該包括：
◆制造商有完善的質量控制和管理體系
◆該部件或子系統有適當的標識和技術說明
◆有在類似的工藝操作狀態和獨立環境下的良好績效表現
這些內容需要整理并總結成文檔，用作保管。另外，原則上來說，經驗使用的評估不適用于SIL3的系統。
經驗使用于用戶認可的設備目錄是什么：
就工程實踐來說，在SIS工程設計中，會涉及到大量的儀表設備，包括邏輯控制器，檢測開關，變送器，電磁閥，切斷閥，以及繼電器，信號分配器，安全柵，電源等等。
有些設備沒有IEC 61508的認證，卻有大量的現場使用先例和良好的口碑，但卻缺乏數據的收集，整理和分析，無法形成選型基礎。
由此，IEC 61511指出：現場設備與操作經驗相關的信息，主要記錄在用戶認可的設備目錄中，并且要適時對目錄系統性地修改，將獲取了足夠操作經驗的設備添加進來，將有積慮表明績效不理想的設備從目錄中刪除。這就是用戶認可的設備目錄。
對于用戶認可的設備目錄，需要留有評估步驟，方法，標準，結論等形成有據可查的技術文件。
PS：昌暉儀表建議
由于國內的SIS系統目前處于概念啟蒙和導入階段，與國外相比，在管理體系上有著很大的差距。沒有完善的經驗與文檔的積累。然而，在化工事故不斷發生，且國家嚴格檢查116號文的大背景下，建議客戶使用帶認證的安全繼電器，以便在規范性上無漏洞可抓。特別地，雖然有經驗使用的評估規定，但國外的項目大部分仍然繼續在使用帶認證的產品。
