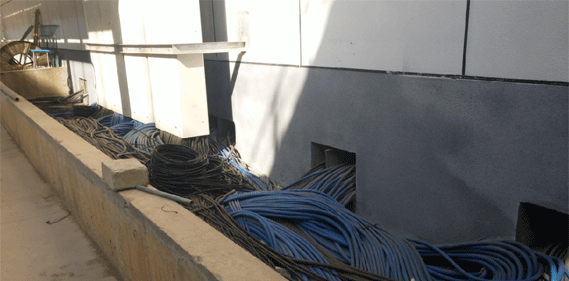

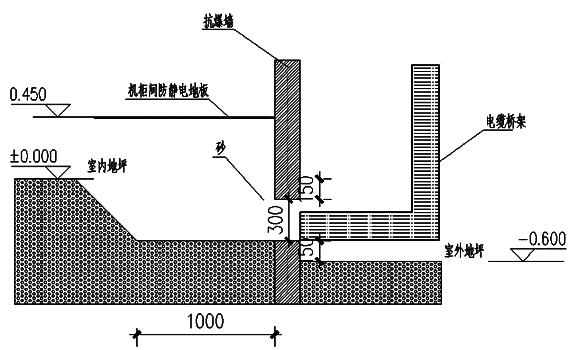

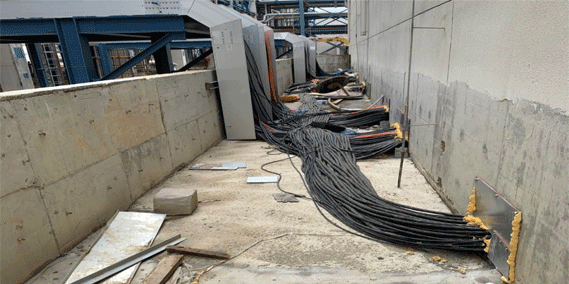

上圖中設計是否有違反規范的地方？
第一種看法：不規范，抗爆墻不能開洞的，違反了《石油化工控制室抗爆設計規范》GB50779-2012 4.1.6條(具體條文內容：4.1.6 活動地板下地面以上的外墻上不得開設電纜進線洞口)。
第二種看法：沒有違反規范。規范說機柜室實體地面以上的外墻上不能開。這在機柜間實體地面下。
那么抗爆控制室儀表進線究竟應該怎么設置？怎樣設置比較規范？?jī)x表設計工作必須遵循規范！那下面我們看看抗爆控制室儀表進線需要遵循哪些相關規范。
相關規范
◆《石油化工控制室設計規范》SH/T3006-2012
1、控制室宜采用架空進線。電纜穿墻處宜采用專用電纜穿墻密封模塊，并滿足抗爆、防火、防水、防塵要求。
2、受條件限制或需要時，可采用電纜溝進線并符合以下規定：
①電纜穿墻處洞底標高高于室外溝底標高0.3m以上，并采取防水密封措施，室外溝底應有排水設施；
②電纜穿墻處室外地面區域宜設置保護圍堰。
3、推薦采用架空進線方式，架空進線有利于防水、防污和防鼠，費用較低。
◆《石油化工控制室抗爆設計規范》GB50779-2012
1、室外電纜進入室內應采用電纜溝進線方式，溝內充沙。不得在室內地面以上外墻上開電纜進線洞。基礎墻體洞口采用防火材料封堵。
條文說明：防止爆炸產生的超壓通過電纜槽盒及建筑物外墻上的開洞進入室內。房間內設活動地板時，室內地面指的是活動地板下地面，電纜進線口應低于活動地板下地面。
2、室內、外地面高度差不應小于600mm，其中活動地板下地面與室外地面的高度差不應小于300mm。
條文說明：室內、外高度差指的是室內地坪使用面（含活動地板面）至室外計算地坪之間的距離。
抗爆控制室儀表進線方案
根據《石油化工控制室設計規范》SH/T3006和《石油化工控制室抗爆設計規范》GB50779有關條文，抗爆控制室儀表進線可采用如下兩種方案：

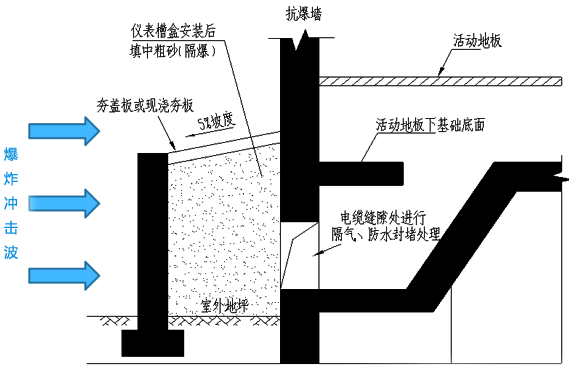

方案一：室外采用“砂池+抗爆圍堰”進線方案
1、電纜架空進線，室外電纜進線口位于室內活動地板下地面與室外地坪之間，電纜穿墻處洞底標高高于室外溝底標高0.3m以上，活動地板下地面與室外地坪間的高度差不小于0.3m。
2、電纜進線口應采用防火材料隔氣、防水和密封封堵處理。
3、電纜進線口室外地面設置抗爆圍堰，底部有排水設施，電纜敷設完后圍堰內應充沙隔爆處理。

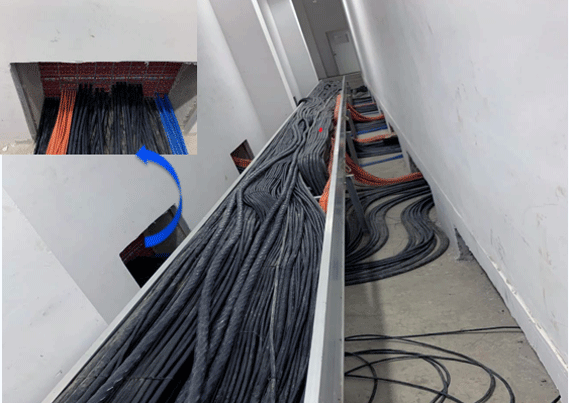

方案二：室外采用防爆密封模塊進線方案
1、電纜架空進線，室外電纜進線口位于室內活動地板下地面與室外地坪之間，電纜穿墻處洞底標高高于室外溝底標高0.3m以上，活動地板下地面與室外地坪間的高度差不小于0.3m。

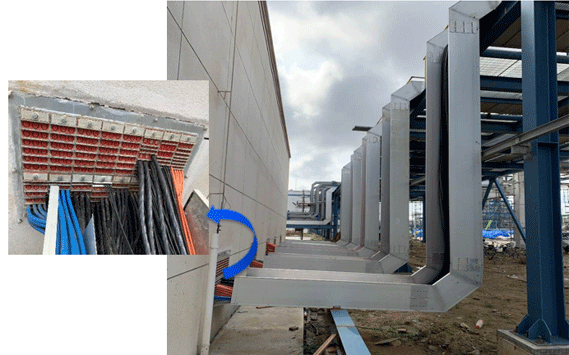

2、電纜進線口應采用防爆密封模塊封堵處理。
作者：裴炳安，中石化洛陽/廣州工程有限公司副總工程師，《石油化工控制室設計規范》SH/T3006-2012主要起草人
