CAMS3000總線控制系統構成

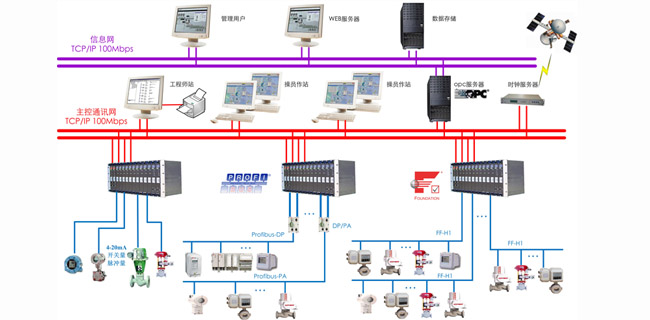

CAMS3000總線控制系統由工程師站、操作站、控制站、現場總線互連單元和GPS時鐘服務器構成。
1、DCS工程師站
CAMS3000工程師站專為工程技術人員設計，主要完成系統控制策略組態，系統維護、設備管理等功能。
2、DCS系統操作站
CAMS3000操作站主要完成過程監控等功能。操作站、工程師站配置: 操作員站、工程師站的硬件以高性能的PC機為核心，根據用戶的需要選擇21英寸、19英寸和17英寸顯示器。通過10/100Mbps的網絡適配卡，實現與系統網絡的連接。
3、DCS系統控制站
主要完成工業過程的實時控制功能。由控制器、智能I/O板卡和遠程智能模塊組成。
4、DCS現場總線互連單元
CAMS3000現場總線互連單元將符合IEC標準的現場總線如FF、PROFIBUS、CAN（DeviceNet）、HART等協議的產品和設備集成到系統中，實現互操作及設備管理。
5、GPS時鐘服務器
現場總線控制系統提供SNTP、秒脈沖時鐘信號，為系統的DPU控制站、SOE模件、操作站等提供時鐘同步服務。
CAMS3000總線控制系統特點
A、開放性和多種現場總線互連
CAMS3000現場總線控制系統選用符合IEC國際標準的現場總線網絡。
FF H1、PROFIBUS、DeviceNet、CAN、HART、Modbus設備通過相應的網絡互連單元，集成到工業以太網，從而實現現場總線的互連和系統的集成。
B、系統結構簡化
CAMS3000采用符合IEC國際標準的網絡TCP/IP協議，結構簡化，功能增強，多種現場總線互連標準化，工程復雜性及系統網關數量大大減小。
C、可互操作性
不同廠商的現場總線設備，均可直接連入CAMS3000系統，建立真正的無縫、開放系統；其它現場總線的控制系統可通過CAMS3000系統相應的網絡互連單元，集成到系統中實現互操作。
D、批控、離散和混合控制
實現了現場總線的基本功能塊、先進功能塊、柔性功能塊，將這些功能塊進行組合，CAMS3000可完成復雜的批控、離散控制及混合控制等應用。
E、自診斷
自診斷、自校正、故障即時提示、在線故障報告等機制 ，使得CAMS3000系統的安全可靠性進一步提高。在線診斷結果不僅能及時報告給操作員，還能為設備自身所使用，及時執行相應的維護程序。
F、CAMS3000可帶電插拔
CAMS3000系統所有模件均可帶電插拔。
