按目前2021年最新的電纜橋架/鍍鋅線槽厚度國家標準，大家在自動化工程項目中選用橋架時可以對照標準JB/T10216-2013和T/CECS31-2017確定電纜橋架/鍍鋅線槽厚度。
1、《JB/T10216-2013電控配電用電纜橋架》
2、《T/CECS31-2017鋼制電纜橋架工程技術規程》(這份橋架壁厚推薦較厚點)
重要的事說三遍：
1、鍍鋅線槽跟電纜橋架是同一個東西
2、鍍鋅線槽跟電纜橋架是同一個東西
3、鍍鋅線槽跟電纜橋架是同一個東西
寬度小于200mm的叫鍍鋅線槽，寬度大于200mm的叫電纜橋架，鍍鋅線槽用于敷設小口徑電線，電纜橋架用于敷設大口徑電纜。用途不同，則有不同的叫法而已，產品是一樣的。

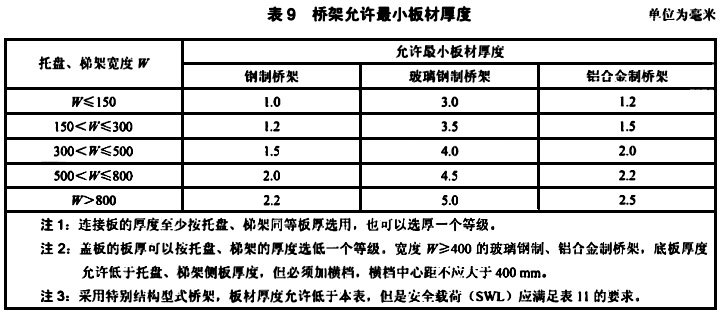

根據標準規范《電控配電用電纜橋架》編號：JBT10216-2013 規定，電纜橋架/鍍鋅線槽國標厚度如下：
◆電纜橋架/鍍鋅線槽寬度W＜150時鋼制橋架標準厚度需達到1.0mm
◆150＜電纜橋架寬度＜300時鋼制橋架標準厚度需達到1.2mm
◆300＜電纜橋架寬度＜500時鋼制橋架標準厚度需達到1.5mm
◆500＜電纜橋架寬度＜800時鋼制橋架標準厚度需達到2.0mm
◆電纜橋架寬度>800時鋼制橋架標準厚度需達到 2.2mm
根據標準規范《鋼制電纜橋架工程技術規程》編號：T/CECS31-2017的3.5.5章規定，鍍鋅電纜橋架/鍍鋅線槽國標厚度如下：

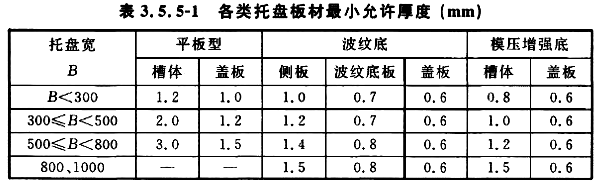

①槽式/托盤式電纜橋架/鍍鋅線槽板材最小允許厚度標準：
◆橋架寬度＜300mm時，厚度選擇1.2mm，蓋板選擇1.0mm
◆300mm≤橋架寬度＜500mm時，槽體厚度選擇2.0mm，蓋板選擇1.2mm
◆500mm≤橋架寬度＜800mm時，槽體厚度選擇3.0mm，蓋板厚度選擇1.5mm
②普通梯式電纜橋架/鍍鋅線槽板材最小允許厚度標準：
150mm＜橋架寬度≤300mm時，橋架厚度選擇1.2mm，橋架蓋板選擇1.0mm
300mm＜橋架寬度≤500mm時，橋架槽體厚度選擇1.5mm，橋架蓋板選擇1.5mm
500mm≤橋架寬度＜800mm~時，橋架槽體厚度選擇2.0mm，橋架蓋板厚度選擇2.0mm
