有關OPC UA的特點，及其對智能制造、物聯網、工業4.0的價值和意義等，不再贅筆，我們集中于實操。
測試說明

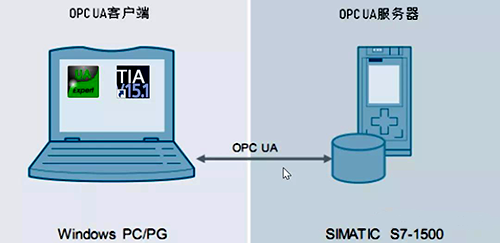

OPC UA采用客戶端/服務器架構，因此測試中需要一個服務器，一個客戶端。
服務器：S7-1500：CPU 1515-2PN TIA: V15.1
客戶端：UaExpert V1.5.1 331
測試有非安全測試和安全測試兩種，下文分節介紹：
1、非安全連接測試
非安全測試，設置最簡單，我們先短平快得通訊上，感受一下！
①TIA中的相關設置
創建工程等常規操作不詳述！TIA中的相關設置都在CPU的屬性中！

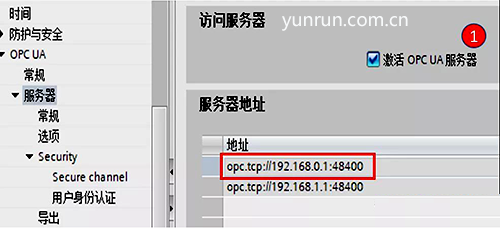

Step 1: 激活OPC UA服務器
因本CPU的X1口的IP為191.168.0.1，且我們將OPC UA的端口設為48400，因此后續我們會以此地址訪問此OPC UA服務器。

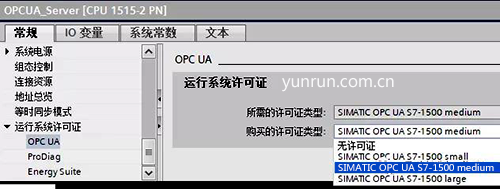

Step 2: 勾選CPU需要的運行許可證，本試驗需要的是medium許可證

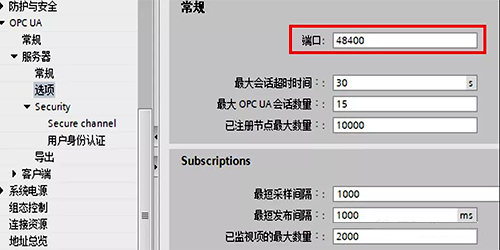

Step 3: 在服務器的選項中，設置端口及其他設置。端口默認為4840，可保持默認！我們此處將其修改為48400。
Step 4: OPC UA的常規中，可設置應用程序名稱，此處保持默認
至此，TIA中的基本設置已完成。
②TIA中的編程

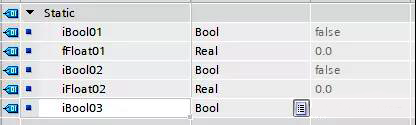

需在TIA中創建幾個變量，并編幾句代碼，以驗證通訊。創建數據塊DB_1，包含5個變量

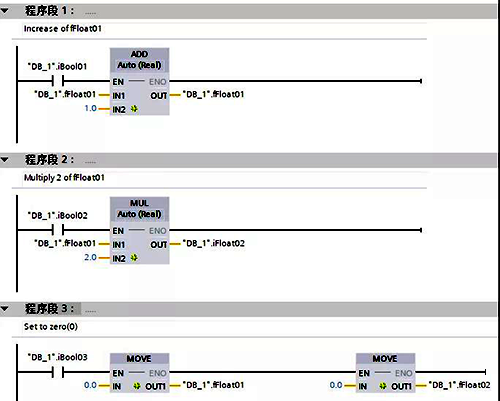

并在Main中編寫如下幾行代碼：
編譯下載，使CPU運行起來，確保程序運行正常！至此，PLC中的設置完成。
③UaExpert中的測試連接
Step 1: 打開UaExpert軟件(電腦需跟PLC建立連接)

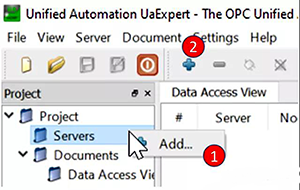

Step 2: 添加 OPCUA Server(可1處右鍵ADD，也可直接點2處的＋號)

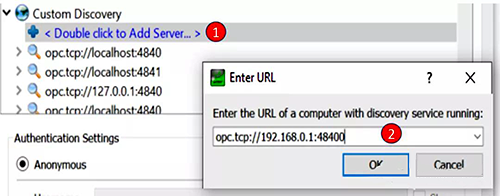

Step 3: 添加Server的操作(1處雙擊，2處輸入地址及端口號如圖),點擊OK…
Step 4: 連接

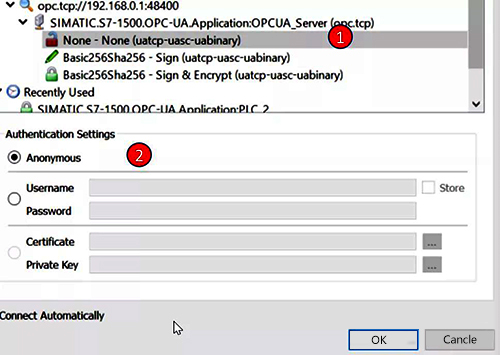

選中剛添加的Server,選中”None-None…”，選項，即無安全校驗。因PLC中默認啟用訪客認證，因此可以在Anonymous處，進行無密碼登錄。點擊OK…

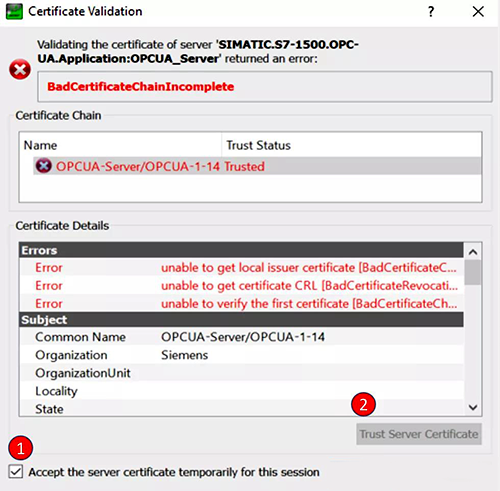

Step 5: 接受服務器證書，Continue…
Step 6: OPC UA服務器已連接上，并顯示在AddressSpace中。找到DB_1并將其拖放入右側的Data Access View中。

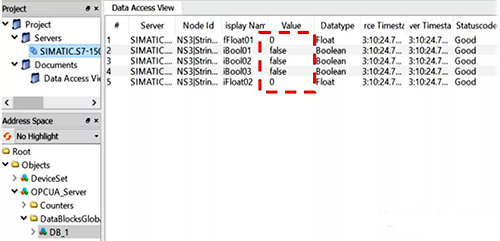

Step 7: 通過置位復位幾個Bool變量，即可看到幾個Float變量按PLC中編程的規律變化。
至此，非安全連接通訊已完成。
2、安全連接測試
①TIA中的相關設置
使能全局安全設置
為了管理 OPCUA 服務器的證書必須啟用TIA項目的全局安全設置。

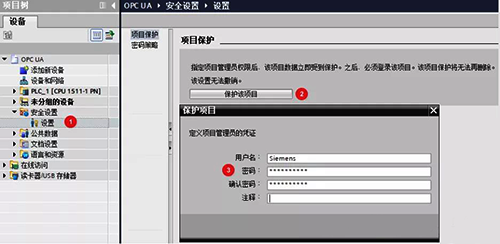

Step 1: 項目樹下安全設置中，為項目設置用戶名和密碼
Step 2: 導航至"CPU 屬性>防護與安全>證書管理器" 選項使能證書管理器
Step 3: 配置安全策略(把無安全設置去掉，則必須進行證書驗證)
②服務器和客戶端證書的處理

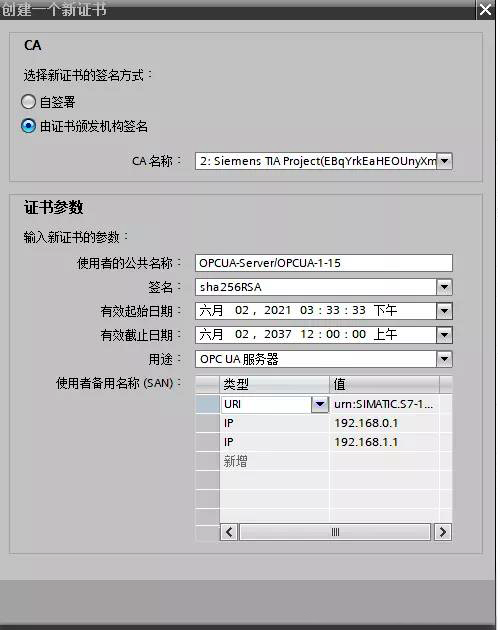

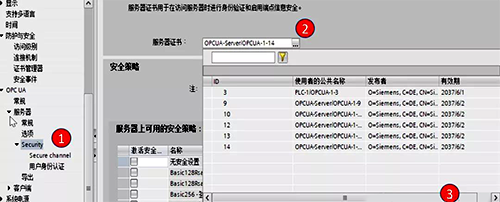

Step 1: 創建服務器證書(Security的標簽頁中，點擊服務器證書后面的按鈕，新增…)
彈窗中設置必要的參數(一般默認即可)，確定后，即可生成服務器證書。
UaExpert連接PLC時，會自動獲取此證書，因此不用將此證書導出，并導入到UaExpert中。
Step 2: 客戶端證書(需在UaExpert中導出UaClient證書，并導入到S7-1500的客戶端信任列表里)。OK后，UaExpert的Client證書存入PC硬盤。
TIA軟件中，項目樹下的安全設置中，將導出的Client證書導入受信證書一欄。
CPU屬性下，禁止自動接受客戶端證書；在CPU屬性下，分配可信客戶端
在用戶身份認證中，取消“啟用訪客認證”，在UaExpert中必須輸入用戶名和密碼才能訪問OPC UA 服務器。
在用戶管理中，可新增用戶并為其設置密碼。此處需至少新增一個用戶，并按規定為其設置密碼！
項目編譯下載后，在UaExpert中進行訪問測試
以”opc.tcp://192.168.0.1:48400”地址添加服務器。展開服務器，因?yàn)樵赑LC側沒有選中“無安全設置”和“啟用訪客訪問”，因此，在這兒就沒有”None-None…”選項，登錄的“Anonymous”也是不可選的，只能通過用戶名和密碼登錄。
輸入用戶名和密碼后，彈出認證確認窗口，信任并接受服務器證書后繼續…

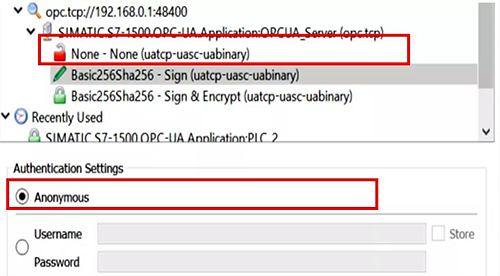

如果在CPU屬性的Security中，Secure Channel選中“無安全設置”，用戶身份認證勾選“啟用訪客認證“，則在UaExpert中添加Server后，連接顯示畫面如下圖：
此時，可以選擇加密或不加密策略?？梢浴盇nonymous”也可以用“用戶名密碼“登錄。

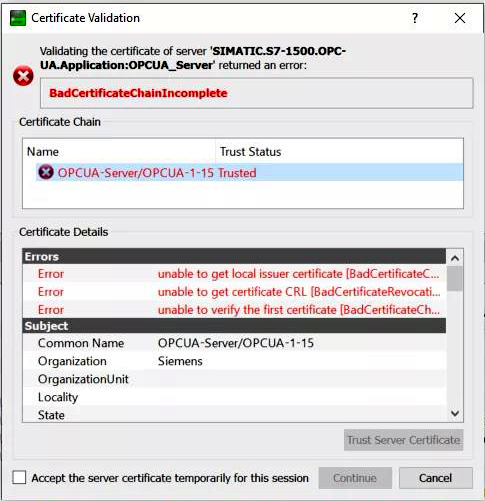

有時，帶安全策略的登錄，會連接不上，報錯”BadCertificateTimeInvalid”！

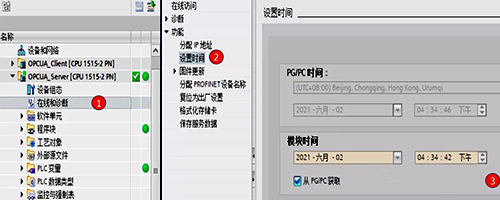

這是因?yàn)镻LC CPU的系統時間不對。認證證書的時間不符合要求。需在CPU中將系統時間修改為當前時間，或“轉至在線“后，在TIA中的”在線與診斷“下的功能下，通過”設置時間“，將CPU時間更新！再次連接即可成功！
登錄上以后，就可以如下圖，監控并給變量賦值操作了！
以上為非安全和安全UaExpert訪問S7-1500 PLC的OPC UA服務器實操過程的簡單介紹！
盡管文章較長，然截圖較多，操作步驟是簡單的！通過這種沉浸式操作體驗，及瀏覽操作軟件的相關頁面及條目，可對一些概念，如命名空間、Node、對象、證書、簽名，安全認證等概念有較深的了解。工程軟件的學習，是必須要?jiǎng)邮值模仨毥Y(jié)合硬件和軟件界面，才能有切身體會，不然，僅憑看資料，看再多遍，也是隔靴搔癢。本文操作步驟參考官方指導文檔，依序動手做了一遍，其收益是良多的！
另，S7-1500自固件V2.6以后，也支持OPC UA Client功能，Client功能的實現，涉及很多復雜的編程，本篇不做詳述。本篇用UaExpert作為OPC UA Client!
紙上得來終覺淺，絕知此事要躬行......
作者：流浪者云軒
