文章結合實際案例和國家標準，分享在電氣設計中不是所有插座回路都需要漏電保護開關的原因。

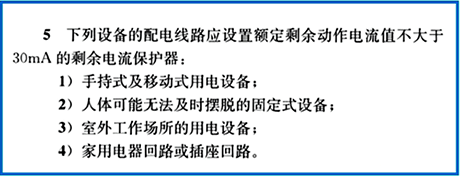

某電氣設計新手在做供配電設計時，根據《住宅設計規范》GB50096-2011第8.7.2條第4款規定，除壁掛式分體空調電源插座外，電源插座回路應設置剩余電流保護裝置，但是查GB51348-2019新民規7.5.5第5條卻指明，家用插座回路要設30mA的RCD如下圖所示，那么問題來了，這個壁掛式空調到底用不用裝設漏電保護開關呢？
主流觀點：要裝，為了安全，不差錯！
從經濟角度：一個RCD成本沒多少錢，按以人為本的理念，作為壁掛式空調插座，統一要求設置RCD，經濟上完全能承受。從安全角度：有維修壁掛式空調室外機電擊致死的案例，尤其是居住建筑，存在著為手持，和移動式設備供電的可能性。
非主流觀點：具體設計師自己把握
一般來說，兩本規范出現“做與不做”的沖突時候，要從嚴處理。但是電力儀表再深挖下規范的背景，會發現一些有趣的故事。

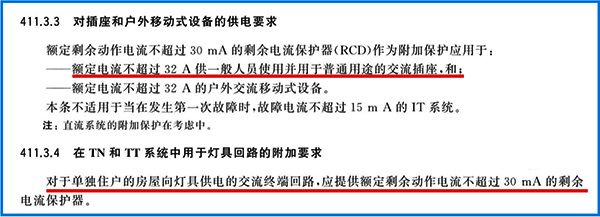

新民規中的規定來源于GBT16895.21-2020/IEC60343-4-41:2017(見下圖）
由此可見，插座回路設置30mA的RCD有理有據，國際通行準則，錯不了。但是仔細一看，下邊還有一條，照明回路也需要設置RCD，這條可沒執行過啊。
仔細搜索規范，發現國內規范并沒有采納這條，按照主流觀點，成本沒多少錢，安全第一的原則，應該吸收采納啊。難道沒有修理照明電擊致死的案例？恐怕不是吧。
如果吸收了這條，可有點熱鬧了，咱們數一下RCD數目，除了總開關2P,照明回路2P，普通插座2P，空調柜機2P，空調掛機2P，廚房2P，衛生間2P，最少需要14P的空間。家里的PZ30配電箱不知道能不能裝的下。
照明，空調掛機未使用RCD的家居配電箱圖
◆那么為何照明回路使用RCD未被采納呢？理由充分么？
◆其他國家如何執行IEC規范中的所有插座回路設置RCD條文的，也是這么擁擠的配電箱么？
◆據JGJ242局部修訂版專家稱，之所以未采納照明回路使用RCD這條，是因為現在大多數家用照明均為LED燈，LED燈都有特低電壓供電。因此照明不必再設RCD。
這個理由充分么？LED肯定不是起源于中國，即便國內LED燈使用比較普遍，但是規范并沒有強制要求所有家具燈具必須使用LED,肯定是有其緣由(按下不表)。既然有可能使用其他光源，那就有電擊的可能性。

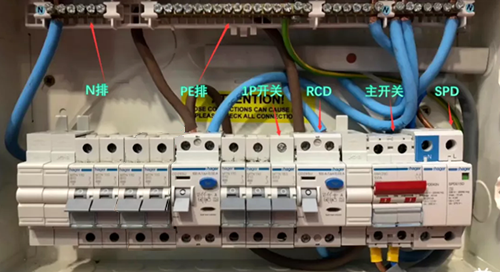

◆舉例來說英國是如何執行IEC這條規范的呢？見下圖。
由圖可見符合BS7671(IEC英國轉化版本，類似國內GB16895規范)的配電箱只有一個RCD，那它是如何做的符合規范的呢。

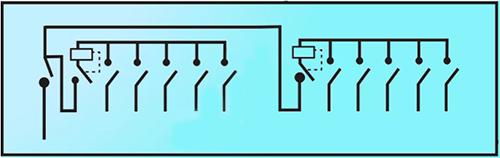

符合BS7671-2018的家居配電箱接線圖
上圖就是實物圖的接線圖(當然接線圖中沒有SPD)，一個RCD保護4個1P開關，RCD剩余電流為Izn=30mA，任意一個之路出現故障，都會使上端RCD跳閘。當然這只是規范允許的接線形式之一，還可以有其他接線形式。
在BS7671-2018第411.3.4條(新增)要求住宅里所有的照明回路要裝設RCD保護。原文：RCD additional protection for all AC final circuits supplying luminaires in domestic(household)premises.(max30mA)
實物圖中完全符合BS7671-2018，即同時滿足所有插座回路和照明回路設置RCD的要求，但確只用了一兩個RCD。驚不驚喜，意不意外？
