統計控制回路數量有的工廠是按執行機構的數量進行統計的。這種方法在工廠大部分都是單回路的情況下問題不大。但是隨著工廠復雜控制應用的增加這種方法很容易導致控制回路統計錯誤，例如分程控制只有一個控制器但是同時操縱兩個執行機構本質上是一個控制回路，也有的分程控制要同時操縱幾個執行機構的。串級控制僅僅副回路投自動并沒有實現設計意圖。超馳控制往往有兩個控制回路但是只有一個執行機構。如果使用交叉限幅實現空燃比控制又算幾個控制回路數量呢？

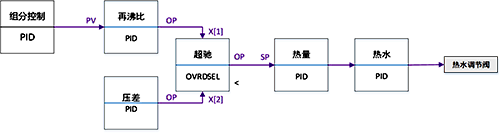

當工廠大量使用復雜控制，通過知識自動化實現裝置零手動操作和智能化時這種統計方法問題就特別突出。下面的控制方案中只有一個執行機構但是有5個PID控制回路一個超馳控制模塊組成。所以控制回路數量應該按PID控制模塊數量進行統計。
