昌暉儀表給大家舉一個例子：假設小美家家用電器比較多，用電功率為4000W。大山家只有電風扇等小電器，用電功率為400W。
為啥正常情況下不會燒設備
由于中性線N線直接接地，可以鉗住中性線N線的電勢為0，保證各相電壓正常獨立工作。
圖1 正常情況下電路模型
由圖1可知，中性線N線在建筑進線處與PE相連接地電壓為0，所以大山家和小美家的設備電壓均為220V，電壓均正常。根據電阻R=U2/P，可知，小美家總電阻R1=12.1Ω，大山家總電阻R2=121Ω。
為啥斷N線就容易燒壞用電設備
由于N線斷裂，N線不再是0電位，兩家的設備串聯分壓，電壓高的設備就容易發生燒毀。

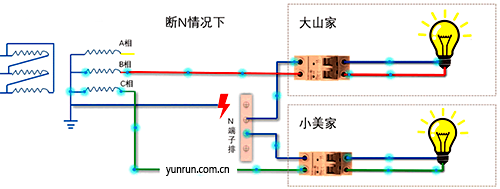

圖2 斷零線的電路模型
由于N線斷裂，大山家和小美家燈泡串聯在380V單相回路中，對此電路化簡后，如圖3所示：

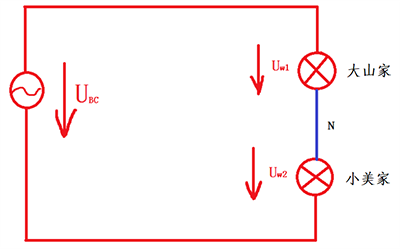

圖3 斷零線后的電路化簡模型
通過串聯分壓，計算可得：
小美家設備電壓Uw1=UBC×R1/(R1+R2)=34.5V
大山家設備電壓Uw2=UBC×R2/(R1+R2)=345V。
由于此時大山家的設備電壓遠遠大于設備的額定電壓220V，因此，會發生燒設備的情況。

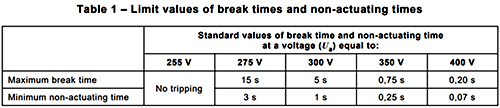

延伸：關于設置自恢復過欠壓保護器能否解決此類問題，許多專家表示規范規定過、欠電壓保護電器的過電壓動作整定值為275V，電壓偏差高達+23%，大大超出電氣產品通常的±5%的要求，起不到過電壓保護作用。
Ua: 激勵電壓，可以使POP 動作的L-N間測量電壓值
另外最新出版的GB/T51348-2019《民用建筑電氣設計標準》中也未再提及過欠壓保護器的設置。
因此解決斷零的根本辦法還是提高設計和安裝質量，防止“斷N”發生。
