儀表工程和電氣工程常用的金屬導管
1、鍍鋅鋼管
①熱鍍鋅鋼管：鍍鋅層厚而均勻，附著力強，壽命長。
②電鍍鋅鋼管：耐腐蝕能力強，成本低，表面不太光滑。
2、焊接鋼管
用鋼帶經卷曲成型后焊接而成，屬于有縫鋼管，強度低于無縫鋼管。電氣中常用的水煤氣管屬于焊接鋼管。
3、可彎曲金屬導管
主要材料是熱鍍鋅鋼帶，分為輕型、中型、重型三類。
《民用建筑電氣設計標準》GB51348-2019第8.1.6條為強制性條文，其規定如下：在有可燃物的悶頂和封閉吊頂內明敷的配電線路，應采用金屬導管或金屬槽盒布線。
考慮到有可燃物的悶頂和封閉吊頂屬于封閉空間，其內的配電線路一旦發生火災，不易被發現，一旦發現火災則火勢較大，不易控制，容易造成火災蔓延。因此，《民用建筑電氣設計標準》該條要求此處應采用金屬導管和金屬槽盒布線方式。
那么，可彎曲金屬導管屬于金屬導管嗎？當然是肯定的，因?yàn)椤睹裼媒ㄖ姎庠O(shè)計標準》沒有規定金屬導管的類型(剛性金屬導管、可彎曲金屬導管)；另可彎曲金屬導管主要材料是熱鍍鋅鋼帶，并有相關指標要求，其結構如圖1、2所示。

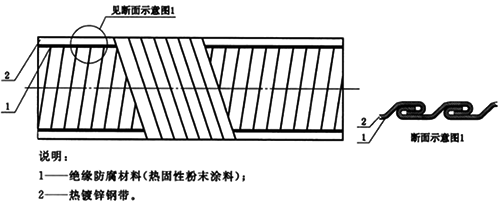

圖1 可彎曲金屬導基本型結構

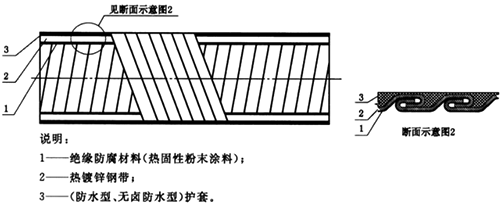

圖2 可彎曲金屬導防水/無鹵防水結構
當然，可彎曲金屬導管的鍍鋅鋼帶厚度不及普通鍍鋅鋼管，具體如表1所示。

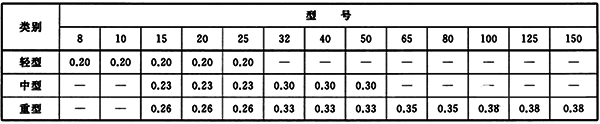

表1 可彎曲金屬導管的鍍鋅鋼帶厚度
由于《民用建筑電氣設計標準》8.1.6條出于防火安全考慮，可選擇中型和重型的可彎曲金屬導管，如果還不放心，還可選擇無鹵防水中型、重型的可彎曲金屬導管。產品的具體要求詳見JG/T526-2017《建筑電氣用可彎曲金屬導管》。
這里需要說明，可彎曲金屬導管應可靠接地，但不可作為PE導體使用，這是由于其結構及柔性特點所決定的。
《建筑電氣與智能化通用規范》GB55024-2022關于“金屬導管”共有7條8處，具體如下所示。
6.2.1-1 室內干燥場所的線纜采用金屬導管布線時，其壁厚不應小于1.5mm。
6.2.2-2 室內潮濕場所的線纜明敷時，當采用金屬導管或電纜橋架時，應采取防潮防腐措施，且其壁厚不應小于2.0mm。
6.2.3-1、2 建筑物底層及地面層以下外墻內的線纜采用導管暗敷布線時，應符合下列規定：
1 采用金屬導管布線時，其壁厚不應小于2.0mm；
2 采用可彎曲金屬導管暗敷布線時，應選用防水重型的導管；
6.2.5 火災自動報警系統的電源和聯動線路應采用金屬導管或金屬槽盒保護。
8.2.8 倒裝式電流互感器二次繞組的金屬導管應接地可靠。
8.7.8-1 同一交流回路的電線應敷設于同一金屬電纜槽盒或金屬導管內。
8.8.4 接地干線穿過墻體、基礎、樓板等處時應采用金屬導管保護。
《建筑電氣常用數據》19DX101-1給出了具體應用，例如，電線穿低壓流體輸送用焊接鋼管最小管徑如表2所示，低壓流體輸送用焊接鋼管就是我們經常說的水煤氣管；電線穿可彎曲金屬導管最小管徑如表3所示。

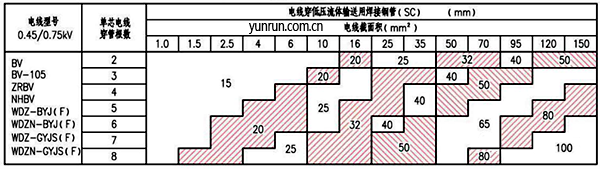

表2 電線穿低壓流體輸送用焊接鋼管最小管徑

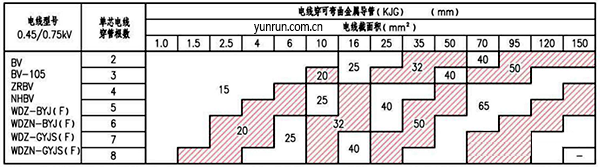

表3 電線穿可彎曲金屬導管最小管徑
