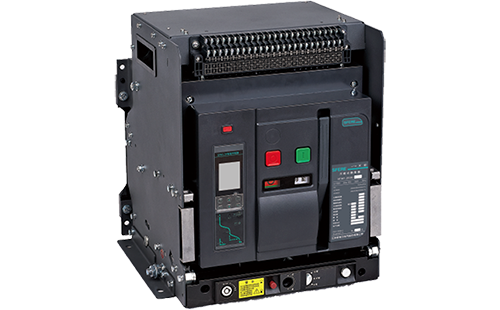

框架斷路器的Ics、Icu、Icw是三項重要參數，大家比較熟悉，應用有心得體會。但是，框架斷路器的MCR和HSISC算是新功能、新技術。下面電力儀表簡單介紹斷路器的MCR和HSISC功能。
MCR和HSISC的含義和功能
1、接通電流脫扣器(MCR)
在斷路器閉合操作時，若接通電流超過預定值時，MCR使斷路器無人為延時斷開。而當斷路器閉合后MCR退出不起作用。MCR是對斷路器接通能力的保護，防止斷路器在接通時超過極限接通能力而損壞。一般MCR在斷路器合閘瞬間100ms內起作用。
2、高設定值瞬動短路保護(HSISC)
當超限故障電流時，HSISC會在10ms內發出跳閘指令，保護斷路器免遭超過極限承載能力而損壞。一般HSISC在斷路器合閘100ms后起作用。
MCR和HSISC類似于MT/MTZ標配的DIN保護和DINF保護。
3、DIN保護
DIN保護英文全稱Instantaneous override protection，在斷路器處于合閘狀態時有效，當短路電流大于Icw時，以電流的峰值為判據，大于設定閾值，瞬時脫扣。
4、DINF保護
DINF保護全稱Instantaneous making overcurrent voltage release，斷路器合閘瞬間有效，以電流的峰值為判據，當短路電流大于設定閾值，瞬時脫扣，DINF保護在斷路器合閘50ms后，自動解除。
現在有許多國際、及國內知名品牌的斷路器具有MCR和HSISC功能，尤其MCR應用較多?，F(xiàn)在密切關注斷路器這兩項功能的使用效果，進一步評估該功能的有效性。
