本安回路構成一般由現場儀表、本安電纜、相關設備的安全柵。本安技術的原理是在一個回路中的任何一個相關聯設備發生故障狀況時，回路中的電能都能被限制在安全的范圍內，從而使現場的儀表設備在任何狀況下釋放的能量都不足以引起危險區域安全事故的發生。本安回路的構成如圖1。現場儀表自身滿足本質安全的前提下，還需要滿足安全柵輸出到現場儀表的能量安全不足以引起危險區的安全事故。通過儀表設備、電纜、安全柵合理的特性參數匹配構成的安全回路實現本質安全。
圖1 本安回路典型示意圖
1、本安回路計算方法
在實際工程設計中，本安回路中并非所有設備都需要參數匹配驗算。按照IEC60079-0:2021、GB3836.1-2021中的規定，無源元器件，例如開關、接線箱、電阻以及簡單半導體元器件可以視為簡單設備；對于儲能有源元器件，例如電容、電感，當其設計參數能保證系統全面安全時，可視為簡單設備；對于能產生能量的有源元器件，比如熱電偶、光電池，當其產生的能量電壓不超過1.5V，電流不超過0.1A，功率不超過25MW的電氣設備，可視為簡單設備。此類設備可隨意配置在本安回路中，無需進行匹配驗算。但是由于表面溫度對防爆的影響，儀表使用環境溫度較高或者本身測量介質溫度較高時，熱量會傳導至儀表內部使電氣元件表面溫度過高。所以環境溫度超過儀表本身防爆溫度級別時，要采用分體安裝的方式或者延伸型儀表，使儀表工作在防爆證書所允許的溫度范圍內。具有儲能元件，且需要防爆認證的本安設備需要進行驗算，比如常見的各類變送器、電磁閥、安全柵等。
目前，對于本質安全儀表防爆系統的認證主要是：系統認可和參量認可。系統認可即構成本質安全系統的相關設備進行統一認可，認證程序復雜且缺乏可替換性和經濟性。在實際設計工作中參量認可較為可行，即針對單臺本安儀表及其相關設備(安全柵)進行認證并給出相對應的電氣安全特性參數，根據參數進行匹配與兼容的相關設備混合使用。這些參數如下所示：
Ii：本安設備最大可接受電流，mA；
Ui：本安設備最大可接受電壓，V；
Pi：本安設備最大可接受功率，W；
Ci+∑Cc：本安設備等效電容與電纜分布電容之和，uF；
Li+∑Lc：本安設備等效電感與電纜分布電感之和，mH；
Io：安全柵最大輸出電流，mA；
Uo：安全柵最大輸出電壓，V；
Po：安全柵最大輸出功率，W；
Co：安全柵最大外接電容，uF；
Lo：安全柵最大外接電感，mH。
針對圖1這種比較簡單的回路的參量認可需滿足①②③④⑤或①②③⑥⑦的公式：
①Ii≥Io
②Ui≥Uo
③Pi≥Po
④Ci+∑Cc≤Co
⑤Li+∑Lc≤Lo
當∑Cc>1%Co與∑Lc>1%Lo時，本安回路除上述①②③外還需滿足：
①Ii≥Io
②Ui≥Uo
③Pi≥Po
⑥Ci+∑Cc≤Co/2
⑦Li+∑Lc≤Lo/2
值得注意的是，在圖1的簡單回路內容易忽視的是往往在實際工程設計中，在雷暴比較頻繁的地區，裝置上部分儀表遭雷擊的可能性比較大，主要的措施是加裝現場儀表信號浪涌保護器，此時需注意現場儀表的等效電容和等效電感的計算。
如果本安回路包含兩個或兩個以上的關聯設備，或者是兩個或更多的本安回路聯在一起，整個本安系統應經過嚴格的理論計算或GB3836.4標準中規定的火花試驗。且以上參數取值復雜，在實際工程設計中應極力避免復雜本安回路出現，即2個及以上的回路共用1個安全柵或者1個回路中采用了2個及以上的安全柵。針對本文中的簡單回路，工程設計在選型時必須要求變送器、安全柵和本安電纜廠商提供這些參數。以下通過實例簡單說明圖1本安回路在∑Cc>1%Co與∑Lc>1%Lo時，變送器、安全柵和本安電纜之間的匹配具體如何進行。
由表1、表2、表3數據按匹配公式進行比較，可以得出表4。

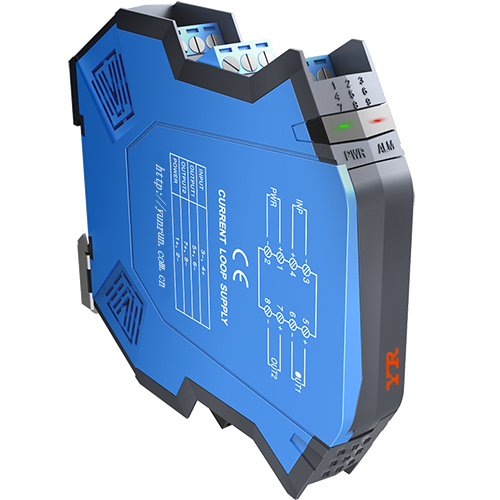

由于表2中電纜∑Cc=18nF，∑Lc=0.24mH，結合表3中3種安全柵的Co和Lo值，不難看出滿足∑Cc>1%Co與∑Lc>1%Lo，此時取3種安全柵的Co/2和Lo/2值，分別與3種儀表的等效電容與電纜分布電容之和以及3種儀表的等效電感與電纜分布電感之和比較，昌暉儀表的安全柵與EJA壓力變送器和3051壓力變送器在當前的電纜條件下不滿足Ci+∑Cc≤Co/2，即不能搭配使用在本安回路中，其余的混搭都可滿足參量認可條件即可以構成本質安全回路。在實際工程設計中，電纜的長度往往是不一樣的，這直接影響本安回路的參量認可。根據設計階段的不同，一般是先進行儀表設備選型采購，再規劃電纜種類和敷設路徑(長度)，系統的最終方案確認往往相對較晚，這給安全柵的選型留有較大空間。在這種情況下，在電纜的規劃階段電纜具體類型和長度就顯得及其重要，如果規劃不當極有可能與市場上的安全柵搭配使用時無法達到參量認可條件，嚴重影響到安全柵選型靈活性，特別是在一些大型聯合裝置中。
表1 變送器本安參數
表2 電纜本安參數
表3 模擬量安全柵本安參數

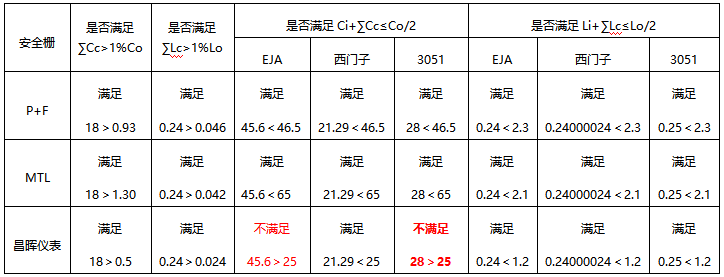

表4 變送器、安全柵和本安電纜適配表
2、本安回路電纜長度計算
在石化工程設計中，儀表控制電纜的長度主要受負載以及電壓降的影響。那么針對本安回路中最常用的兩線制儀表即兩根電纜既是電源線又是信號線，除了考慮負載和電壓降之外，還需考慮到電纜分布電容和分布電感。根據SH/T3019-2016《石油化工儀表管道線路設計規范》，儀表控制電纜線芯截面積不應小于0.5mm2，常用的有1mm2，1.5mm2，2.5mm2。根據HG/T20509-2014《儀表供電設計規范》要求，GPS直流電源電壓質量要求24V±1V，UPS直流電源電壓質量要求24V±0.3V。典型的兩線制4-20mA的本安回路供電電壓為24V，實際安全柵輸出端電壓Us不盡相同，一般低于24V，一般變送器的負載要求如圖2。
圖2 變送器負載與供電電壓關系示意圖
根據圖2可以得出：當UMIN≤US≤UMAX時，回路電阻RL滿足：
事實上每個變送器廠商均有儀表正常工作回路最低阻抗要求Rs，則理想情況下變送器相當于電流源，安全柵相當于電壓源，則電纜總電阻值Rc：
在工程設計中，查詢廠商樣本本安電纜導體直流電阻RDC，則單根電纜長度LC為：
但在本安回路中，電纜的分布電容和分布電感必須考慮到儲能問題。為保證現場的儀表設備在任何異常狀況下釋放的能量不足以引起危險區域安全事故的發生，單根電纜的長度L必須滿足：
例如，某模擬量輸入本安回路由表1中的羅斯蒙特變送器，表2中的天康電纜，以及表3中的MTL的安全柵構成的AI本安回路，相關參數見表1、表2、表3。其余參數Rs查詢羅斯蒙特變送器產品手冊可知：Rs=250Ω、RL=43.5(US-10.5)，安全柵針對危險區域電壓輸出Us=16.5V，則可以計算得出L≤MIN[666，1745，454.5]，那么單根電纜長度應不超過454.5m。值得注意的是，當Us的值越大比如取值為17V時，LC=1335m。那么，單根電纜長度應不超過666m。
在實際設計中，根據不同的設計階段可先根據儀表選型收集儀表的本安參數。電纜選型時，根據各家廠商資料試算一下各類型本安回路在考慮電纜分布電容和分布電感時計算出的電纜長度。根據工程經驗，當回路兩根電纜總長不超過1000m時，安全柵針對防爆危險區域的輸出電壓對電纜長度的影響比分布電容和分布電感更大；當長度超過了1000m以上時，就應該優先考慮實際分布電容大小和實際分布電感大小對線纜尺寸大小的直接影響。但因?yàn)閷?shí)際的分布電容大小相比實際分布的電感大小來說對線纜的影響更大，在實際設計時優先考慮分布電容的影響即可。
結束語
隨著石化行業的不斷發展，工程設計必將與國際接軌。那么未來國內項目越來越多的業主也會要求本安回路進行參數匹配，甚至?xí)鳛閮x控工程驗收項。本文根據規范和實際工程經驗介紹了兩線制本安回路在設計中如何進行，并且結合實際經驗給出了本安回路電纜路徑長度的計算方法，以供設計中快速地進行本安回路相關設備的預匹配以及電纜選型和規劃電纜路徑。
作者：吳定超
