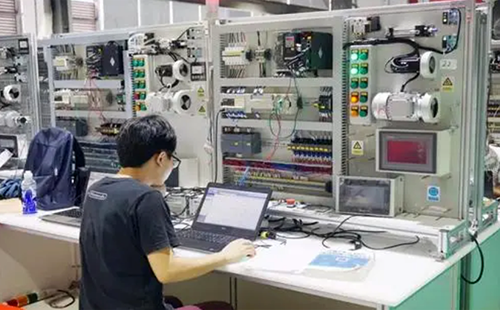

昌暉儀表在本文介紹PLC和SIS系統調試的流程和工作內容，對于提升儀表工系統調試能力和規范PLC和SIS系統調試工作大有幫助，干貨技術文章值得大家閱讀和分享。
1、作業程序
作業程序?yàn)椋?/span>試驗前準備→系統上電前檢查→PLC/SIS系統調試→調試記錄整理。
2、試驗前準備
①根據設計圖紙、規范規程及產品說明書編制調試方案、技術措施和調試用材料預算。
②準備好活扳手、組合工具、編程器、萬用表、對講機等調試工具及必要的調校儀器。
③準備好調試需要的各種跨接線、刻錄光盤、試驗開關等材料。
④施工現場條件滿足可編程控制器系統調試的要求。
⑤參加調試的人員必須熟悉設計圖紙及儀表使用說明書，準備好試驗記錄表格。
3、PLC和SIS上電前檢查確認
①PLC、SIS上電前，對系統的安裝、電源、接地、系統電纜及配線進行檢查確認，應符合如下要求：
◆PLC、SIS儀表盤、柜、操作臺、卡件、外設的安裝均符合設計及制造廠的要求。
◆保護接地、工作接地符合設計文件和系統設備技術條件的要求。
◆隨機電纜(系統電纜)連接正確，并符合制造廠及系統的設計要求。
◆電源電纜按設計要求連接正確，絕緣電阻合格，電源開關容量符合設計要求。
◆盤內配線符合接線圖要求。
②檢查后應及時填寫PLC、SIS送電條件確認表。
4、PLC、SIS調試
①PLC、SIS進行系統調試時，應具備下列條件：
◆有關儀表電纜，電氣電纜均已安裝、檢查合格。
◆已制訂詳細的調試計劃、調試步驟和調試報告格式。
◆有關電氣專業的設備已具備接受和輸出信號的條件。
◆有關PLC、SIS系統的現場檢測儀表和執行機構已安裝調試合格。
◆有關工藝參數的整定值均已確認。
②PLC、SIS系統的上電檢查應包括電源部分、CPU卡、通信卡、存儲器卡、I/O卡、編程器。上電檢查時應符合下列要求：
◆CPU卡件上電后，卡件上對應狀態指示燈應正常。
◆存儲卡件上電后，電源指示燈、狀態指示燈應正常。
◆其他卡件上電后，電源指示燈、狀態指示燈應正常。
◆將編程器與CPU連接，自診斷編程器應顯示狀態正常，使用編程器測試功能檢查PLC系統的狀態，并可調出梯形圖或程序清單，進行檢查、核對。
③I/O檢查應符合下列要求：
◆PLC、SIS系統的I/O檢查在系統上電完畢后進行，I/O檢查分為模擬量輸入、數字量輸入，模擬量輸出、數字量輸出回路檢查。
◆對模擬量輸入回路，應按I/O地址分配，在相應端子排上用標準信號發生器加入相應的模擬量信號，同時用編程器檢查PLC、SIS系統所采集到的數值，根據軟件內部設定的量程來檢查模擬量輸入回路的精度應符合工藝操作的要求，對帶有顯示裝置(CRT)的系統，應按CRT上的顯示值來檢查PLC、SIS系統的精度；
◆對模擬量輸出回路，根據軟件內部設定的PID參數或其他運算控制方式，滿足輸出模塊的條件，檢查模擬量輸出回路相應端子上的信號。
◆對于數字量輸入回路，根據I/O地址表，在相應端子上短接，以檢查數字量輸入卡上相應地址發光二極管的變化，同時可用編程器檢查相應地址的0、1狀態變化。
◆對于數字量輸出回路，根據I/O地址表，使用一般PLC、SIS系統具有的強制輸出功能，通過對應輸出地址的強制開或關，觀察相應地址發光二極管的變化，并從相應端子檢查0、1狀態的變化。
④雙中央處理器(CPU)冗余形式的PLC、SIS系統，調試中應檢查主CPU和備用CPU的切換。切斷主CPU電源或按備用CPU請求“運行”開關，備用CPU應自動切換成為主CPU，且系統應一切正常。
⑤檢查冗余電源互備性能，分別切換各電源箱主回路開關，確認主、副CPU運行正常。I/O卡件狀態指示燈保持不變。
⑥冗余I/O卡試驗應符合下列要求：
◆選擇互為冗余、地址對應的輸入點、輸出點，輸入卡施加相同的狀態輸入信號，輸出卡分別連接狀態指示儀表；利用編程器在線檢測功能，檢查對應的I/O卡。
◆分別插拔互為冗余的輸入卡，對應的輸出狀態指示表及輸出邏輯應保持不變。
◆分別插拔互為冗余的輸出卡，對應的輸出狀態指示表及輸出邏輯應保持不變。
⑦通信冗余試驗，分別插拔互為冗余的通信卡或除去冗余通道電纜，確認系統運行應正常，硬件復位后，相應卡件的狀態指示燈應自動恢復正常。
⑧檢查備用電池保護功能，分、合CPU卡電源開關，確認內存中程序應未丟失，取出備用電池，5min內，檢查內存程序不應丟失。
⑨對編程器和系統功能檢查，應用帶專用通信電纜的編程器，系統應能實現操作手冊上說明的所有功能。
⑩ PLC、SIS系統邏輯功能確認應使用編程器測試功能，設定輸入條件，根據梯形圖或程序文件觀察輸出地址變化應正確。對沒有測試功能的PLC、SIS系統，可通過短接相應地址的端子，模擬輸入邏輯條件，輸出地址應與梯形圖或程序文件中所描述的一致。
?在PLC、SIS系統檢查試驗中，對模擬量輸入、輸出回路，模擬信號應在現場儀表輸入，并觀察有關的工藝報警指示和現場執行機構的動作應符合邏輯圖或應用軟件中的描述和實際工藝要求。對報警回路，應在現場儀表輸入模擬信號引起現場儀表動作，觀察報警顯示。對緊急停車回路，應按邏輯圖、因果關系表或應用軟件中的描述，在現場點輸入模擬停車信號，確認停車機構正確動作。對所有聯鎖回路，應按模擬聯鎖的工藝條件，檢查聯鎖動作的正確性。
?對于有開停順序圖的PLC、SIS系統，應按照開停順序圖要求模擬工藝開停條件，并結合工藝操作手冊，檢查PLC、SIS系統的順控邏輯。
?系統軟件及應用軟件備份應包括下列內容：操作系統軟件備份、梯形邏輯(Ladder)控制軟件備份、流程圖組態備份。
?PLC、SIS系統試驗合格后，應及時填寫校驗記錄，要求數據真實、字跡清晰，并由校驗人、質量檢查員、技術負責人簽認，注明試試驗日期。
