差壓表通常分為彈簧管差壓表、金屬膜片差壓表、橡膠膜片差壓表、波紋管差壓表和磁性活塞差壓表。昌暉儀表在本文簡單介紹差壓表結構，方便大家了解這些差壓表。
①彈簧管差壓表
用兩個彈簧管檢測兩 個檢測點的壓力值。彈簧管差壓表適合量程0~0.1MPa至0~10MPa的差壓測量，過壓為滿量程的1.3倍。雙針雙彈簧管差壓表的兩個表針在表盤上分別顯示兩個測量點的壓力值，通過輔助表盤直接顯示差壓值。

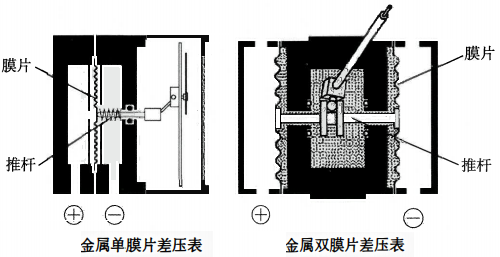

②金屬膜片差壓表
將兩個檢測點的壓力分別引入到膜片兩端，膜 片在壓力的作用下產生位移，通過推桿帶動機芯轉動，帶動指針旋轉指示差壓值。金屬膜片差壓表適合量程0~1.6kPa至0~4MPa的差壓測量，單膜片差壓表最大靜壓為 4MPa；雙膜片差壓表最大靜壓為40MPa，非常適合高靜壓低差壓工況應用，金屬膜片差壓表結構如圖所示。
③橡膠膜片差壓表
橡膠膜片差壓表的膜片與一個磁體固定在一起，同時表針裝有一個磁性中軸，當膜片受到壓力產生位移時，膜片的磁體推動指針的磁性中軸轉動，帶動指針旋轉指示差壓值。橡膠膜片差壓表屬于微差壓表，適合量程0~60Pa至0~25kPa的差壓測量，橡膠膜片差壓表結構如圖所示。

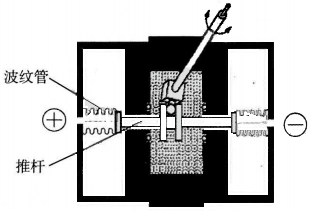

④波紋管差壓表
將兩個測量點的壓力分別引入到兩個波紋管中，波紋管在兩路壓力的作用下產生位移，通過推桿推動機芯轉動，帶動指針旋轉指示差壓值。波紋管差壓表適合量程0~1kPa至0~1MPa的差壓測量，最大靜壓為5MPa，其結構如圖所示。

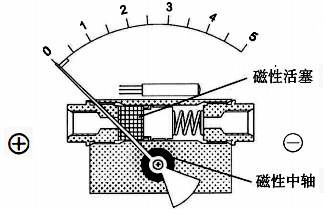

⑤磁性活塞差壓表
測量元件由彈簧組件和磁性材料制作的活塞組成，表針裝有一個磁性中軸，當磁性活塞受到壓力產生位移時，利用自身磁性推動指針的磁性中軸轉動，帶動指針旋轉指示差壓值。磁性活塞的密封件有密封圈和膜片兩種，使用密封圈作為密封件的差壓表只適合測量液體介質。磁性活塞差壓表適合量程0~25kPa至0~1MPa的差壓測量，最大靜壓為40MPa。由于磁性活塞差壓表沒有機芯，只有單側彈簧控制磁性活塞位移，所以只能保證上升方向精度為2%。磁性活塞差壓表結構如圖所示。
