1、儀表供氣方式
儀表供氣方式通常分為：單線式、支干式以及環形供氣方式。
儀表用氣點布置在分散或耗氣量大的場合，采用單線式供氣，通常在氣源總管或氣源干管上取源，見下圖所示。

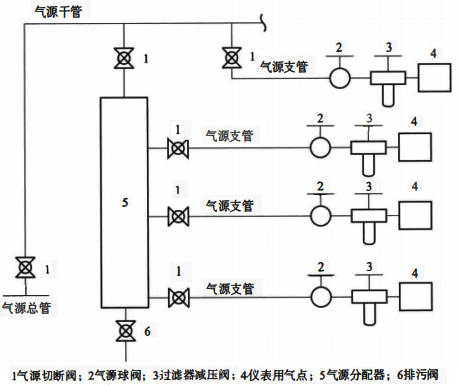

儀表用氣點布置在密度較大的場合，采用支干式供氣，通常在氣源總管取源，見下圖所示。
儀表用氣點對氣源壓力穩定性要求較高的場合采用環形供氣方式。環形供氣方式有總管環形和干管環形兩種形式，氣源總管環形供氣配管由配管專業實施，干管環形供氣通常在氣源總管取源，見下圖所示。
2、儀表供氣管路材質
①供氣干管、支管材質通常選用鍍鋅鋼管或不銹鋼管。
②氣源球閥后管路材質通常選用不銹鋼管，對于產生振動或位移的用氣點，氣源球閥后管路材質通常選用不銹鋼金屬軟管。
③管路上閥門材質應不低于管路材質。
3、儀表供氣管徑
①氣源球閥上游側，最小管徑宜采用DN15(1/2")。
②氣源球閥下游側，管徑通常采用：φ6mm×1mm、φ8mm×1mm、 φ10mm×1mm或φ12mm×1.5mm。
③特殊要求的供氣設備，氣源球閥上、下游側管徑按實際需求選擇。
4、儀表供氣管線閥門設置
儀表供氣管線閥門設置要求如下：
①在氣源管上取氣接管處應設置氣源切斷閥。
②引入用氣點前，應設置氣源球閥。
③供氣管路的最低點，應設置排污閥。
5、儀表供氣管路敷設
①供氣管路通常架空敷設，應避免U形彎。
②供氣管路上的取氣部位應在水平管道的上方。
③供氣管路應避開高溫、機械損傷、腐蝕、強烈振動等不安全環境。
④供氣管路水平安裝應有1/1000~1/200的坡度。
⑤氣源干管末端，應用盲板或絲堵密封。
⑥供氣管路采用鍍鋅鋼管時，應采用螺紋連接。
⑦采用不銹鋼管時，管徑大于等于DN25(1")通常采用焊接或法蘭式閥門，管徑小于DN25(1")通常采用卡套式連接。
