電動機保護斷路器和熱繼電器的“脫扣等級”是指什么?回答問題之前先隨電力儀表來看兩張圖：

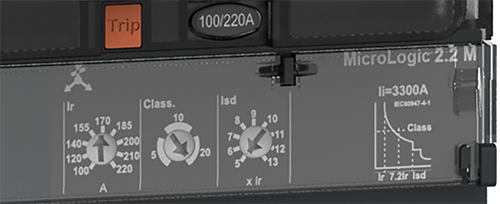

第一張是NSX250-Miclogic 2.2M電動機保護型塑殼斷路器的面板，上面有一塊整定區域Class，對應5、10和20三檔。

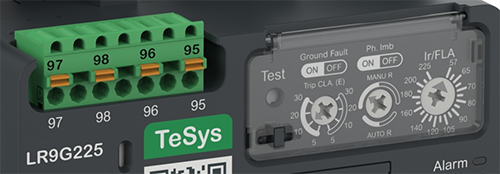

第2張是LR9G225電子式過載繼電器的面板，同樣有一塊整定區域Class，對應有5、10、20、30四檔。
那么這些數字背后的含義是什么呢？會對應什么的應用場景？昌暉儀表接下來逐一回答這些問題。

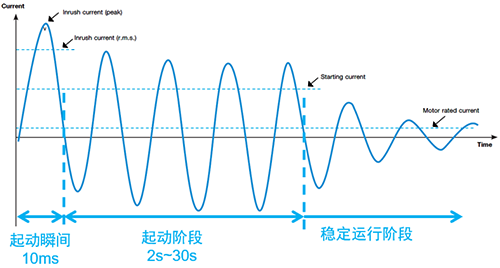

我們知道電動機直接起動時，會有類似如下圖所示的時間-電流曲線，總共三個階段：起動瞬間、起動階段和運行階段。
電動機起動瞬間的沖擊電流一般為電動機額定電流的13~14倍，持續時間大概10ms左右，它決定了斷路器磁脫扣電流值或瞬時保護整定值的大小。如果整定值太小容易導致起動瞬間斷路器誤動作(磁脫扣或瞬時保護動作)。
電動機起動階段的起動電流一般為電動機額定電流的4.8~8倍，起動時間取決于負載轉矩、整個傳達系統的轉動慣性和加速轉矩，說白了起動時間與負載的“輕重”有關。
在《工業與民用配電設計手冊》第四版中，我國通常以起動時間4s和8s為分界點，劃分為三檔，分別稱為輕載起動、一般負載起動和重載起動。
由于電動機在起動過程中有上述的起動電流和起動時間，所以我們選擇的熱繼電器或者電動機保護斷路器，其反時限保護脫扣特性要避免在電動機起動過程中誤動作，通俗地講，就是要躲過電動機起動電流下的起動時間。

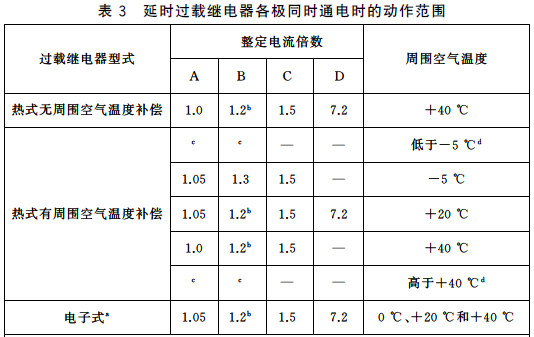

于是，在熱繼電器產品標準GB/T14048.4-2020 第4-1部分：接觸器和電動機起動器(含電動機保護器)中，熱繼電器的保護特性除了規定1.05/1.2/1.5倍整定電流下的動作特性外，還規定了7.2倍整定電流下的動作特性(見表3)。

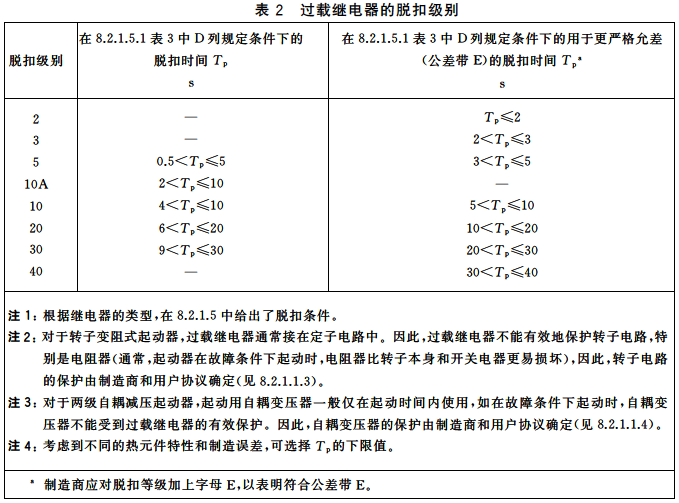

7.2倍整定電流下對應不同的動作時間范圍，就對應不同的脫扣等級(見表2)。例如以常見的10A級為例，其動作時間范圍2~10秒，即過載繼電器在7.2倍整定電流下的動作時間在2~10秒之內。
如果是宣稱更嚴格的公差帶E，比如電子式過載繼電器LR9G，20級對應的時間范圍10~20秒，比常規的20級對應的6~20秒，時間范圍更窄。
電動機保護斷路器的過載保護特性，與熱繼電器完全一樣，都需要遵循GB/T14048.4標準的表3，而不再是GB14048.2標準，所以電動機保護斷路器同樣有“脫扣等級”。脫扣等級是電動機保護斷路器和配電保護斷路器的主要區別之一。
通常情況下，脫扣等級為10A或10級的熱繼電器或者電動機保護斷路器能滿足電動機的起動需要，只有起動時間很長的電動機，才需要考慮20級以上的脫扣等級。
總結

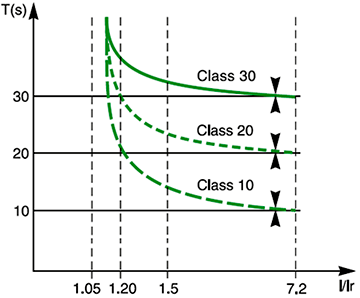

1、脫扣等級代表過載繼電器或電動機保護斷路器在7.2倍整定電流下脫扣時間范圍，數字越小代表動作時間越短，常規為10A或10級；
2、脫扣等級數字后帶“E”表明其具有更嚴格的允差(公差帶E)，脫扣時間范圍更窄，通常適用于電子式過載繼電器或電子式脫扣器的電動機保護斷路器；
3、脫扣等級的現實意義是為了避免電動機起動過程中熱繼電器或電動機保護斷路器誤動作，要求過載繼電器或電動機報斷路器在起動電流下的動作時間大于電動機起動時間；
4、脫扣等級是電動機保護斷路器與配電保護斷路器的主要區別之一。
作者：賓紹平
