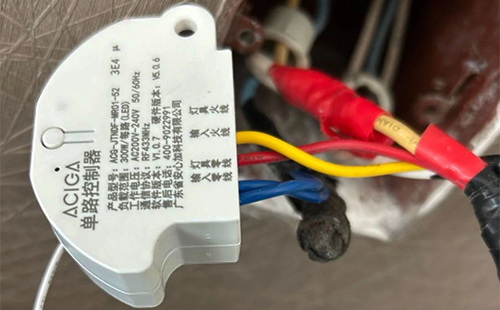

圖1 單路控制器
圖1是單路控制器，顧名思義這個控制器只能控制一個回路的照明燈具。從下往上接線端分別為輸入中性線、輸出中性線(接燈具)、輸入相線、輸出相線(接燈具)，很明了，接線也很方便，該控制器可以帶300W的LED燈。

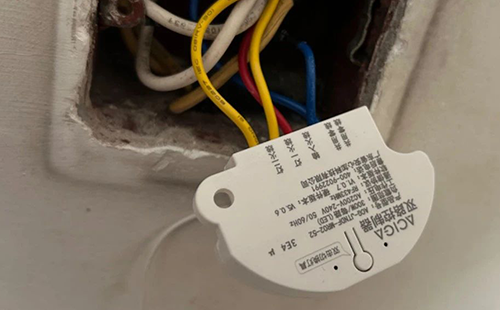

圖2 雙路控制器
圖2是雙路控制器，可以控制兩個照明回路。圖中從左往右接線端分別為輸出相線2(接燈具2)、輸出相線1(接燈具1)、輸入相線、共用中性線、共用中性線。該控制器每路可以帶300W的LED燈。如果燈具功率較大，如大花燈，還有600W的雙路控制器供選擇！

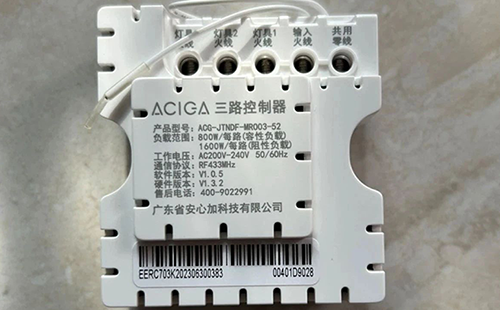

圖3 三路控制器
圖3是三路控制器，可以控制三個照明回路。圖中從左往右接線端分別為輸出相線3(接燈具3)、輸出相線2(接燈具2)、輸出相線1(接燈具1)、輸入相線、中性線(輸入、輸出共用N線)。該控制器每路可以帶800W容性負載，1600W阻性負載，LED燈具有高感性或容性負載特征，使用時建議按容性負載考慮！
圖4 插座控制器
圖4是插座控制器，這個控制器與插座集成在一起，很好用！用于控制控制小廚寶、電熱水器、智能坐便圈等大功率負載，通過動能開關控制該插座的電源通與斷，最大功率為2500W阻性負載。美中不足目前我用的這款不支持手機APP控制。

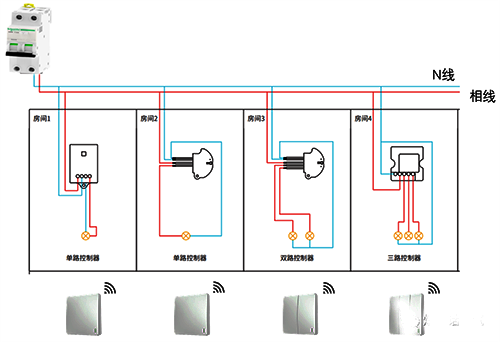

無線動能開關智能照明控制系統接線示意圖如圖5所示，省線、無源、節能、智能的動能開關控制系統是智能家居、樓宇照明控制的解決方案之一。
