TE Connectivity在1940年代開創了壓接技術和壓接產品，將復雜的焊線連接過程轉變?yōu)楦唵巍⒏煽壳腋叱杀拘б娴倪^程。各個市場中的許多電子和工業客戶都使用無焊端子。與焊接相比，無焊連接更便宜、更容易且安裝起來勞動強度更低。
無焊端子可用于電線和電纜連接。有幾種類型可供選擇，包括環形、鏟形、鉤形、法蘭、開槽舌片，以及平行、封閉端和對接接頭、套圈、子彈頭和快速斷開件。這些中的每一個都有各種風格。
終端通常使用專為端子的特定尺寸和樣式設計的壓接工具進行。壓接機的質量與端子的質量同樣重要。端子可以是開放式桶(也稱為沖壓端子或銷釘)或封閉桶(無間隙的圓柱形金屬桶)。每種類型都需要特定的壓接工具。制造商通常會建議將壓接機與端子一起使用。
1、設計說明
無焊端子的常見類型：
◆環形端子，也稱為接線片端子，將接線連接到螺柱或螺釘連接。端子的一端裝有封閉或打開的壓接筒，用于與電線進行電氣連接。另一端有一個環形舌，通過穿過環的螺栓或螺釘安裝在設備上。
◆鏟形端子(鏟形接線片)或叉舌端子類似于鏟子或叉子。它允許快速輕松地連接或斷開，因?yàn)槁葆敽吐菟ㄖ恍枰砷_，而不是拆卸。
◆鉤形端子的一端有一個導電鉤，另一端通常有一個絕緣套管，盡管也有非絕緣版本。
2、材料規格
無焊端子可能符合UL、CSA和MIL-Spec認證。
在儀器儀表領域，端子用于連接各種電氣部件；電子系統中，端子用于連接電路板、電纜和其他組件。這些端子在儀器儀表中發揮著至關重要的作用，它們是實現高效和耐腐蝕的電氣連接的關鍵組件。
4、物理性質
端子通常為鍍錫銅。
絕緣材料通常是乙烯基或尼龍。乙烯基不受濕度的影響，而尼龍會變脆。熱縮絕緣端子可耐水、鹽、腐蝕和高溫。它們的內壁內襯有熱熔膠，在室溫下呈惰性。電線很容易插入接頭和端子中。當套筒被加熱時，粘合劑會熔化，形成緊密的防潮密封，具有耐磨性和耐化學性。
絕緣和非絕緣端子中可能包括線束檔距，以防止過度剝離的電線插入端子太遠。
拉力測試通常用于測試連接到電線的端子。這可以通過夾緊電線、通過設定的速度來拉動并使用稱重傳感器測量力的裝置來完成，或者通過將固定重物懸掛在電線上指定時間來完成。

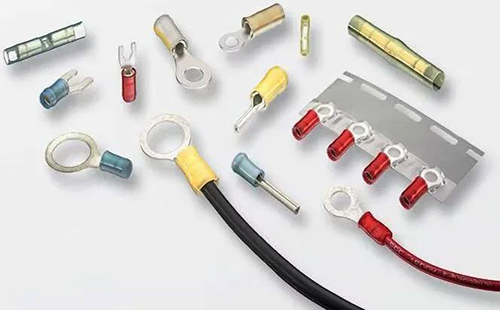

各種絕緣和非絕緣電纜接線頭和連接器
