為了讓晶閘管工作在開關狀態，需要給它提供足夠幅度的控制脈沖，如上圖。控制電路產生的脈沖信號幅值很小，不足以驅動晶閘管工作，控制電路產生的脈沖信號必須經過驅動電路放大，再輸出幅值較大的脈沖信號送到晶閘管的控制極，以控制其工作在開關狀態。
驅動電路除了要放大控制電路送到的控制信號外，還要對控制電路進行電氣隔離。所謂這里的隔離，是指強電與弱電分開，互不影響，這與繼電器一般無二。
電氣隔離主要由光電隔離和電磁隔離兩種，原理不同，所使用的器件也不相同。光電隔離采用光耦，電磁隔離則采用隔離變。
如上，就是光電隔離。光耦合器隔離時電磁干擾小，但光耦合器需要承受主電路高壓。
當Uin為高電平時，有電流通過光耦的發光二極管，二極管發光，光耦合器的光敏晶體管導通，有電流通過R1，R1產生壓降，A點電位下降，Uout為低電平；當Uin為低電平時，發光二極管關斷，光敏晶體管也關斷，A點電位升高，Uout為高電平。
這種電路將信號傳輸到輸出端時，信號被倒相，也被稱為倒相電路。光耦合器在內部將電信號轉換成光信號進行傳送，而光不導電，故將輸入與輸出在電氣連接上隔離開，實現隔離的目的。

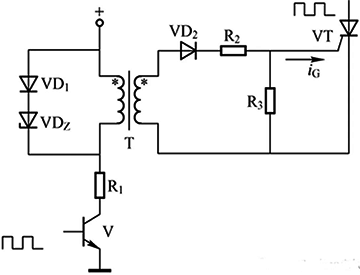

采用脈沖變壓器進行電磁隔離時，晶閘管側不用另加電源，原理也很簡單，就是利用磁不導電的原理實現隔離的目的，與隔離變原理相同。
發出的驅動信號至晶體管V放大，脈沖變壓器T的輸出電壓經VD2輸出晶閘管的觸發脈沖iG。輸入信號為零時，脈沖變壓器一次電流經VDZ和VD1續流并迅速衰減至零，二極管VD2使變壓器二次側對晶閘管門極只提供正向驅動電流iG。

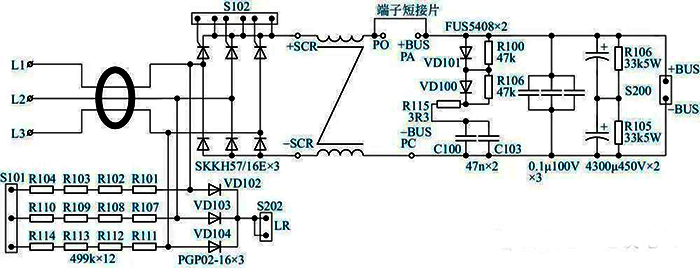

針對以上，舉個與之相關的例子，一臺施耐德71系列變頻器，采用半控整流，上半橋為晶閘管，下半橋為二極管。變頻器在待機狀態下炸機，明確晶閘管已損壞，考慮到晶閘管器件損壞對控制電路帶來的沖擊，應該在檢查晶閘管觸發電路正常后，再更換晶閘管。由下圖可知，三路脈沖信號取自S102端子。

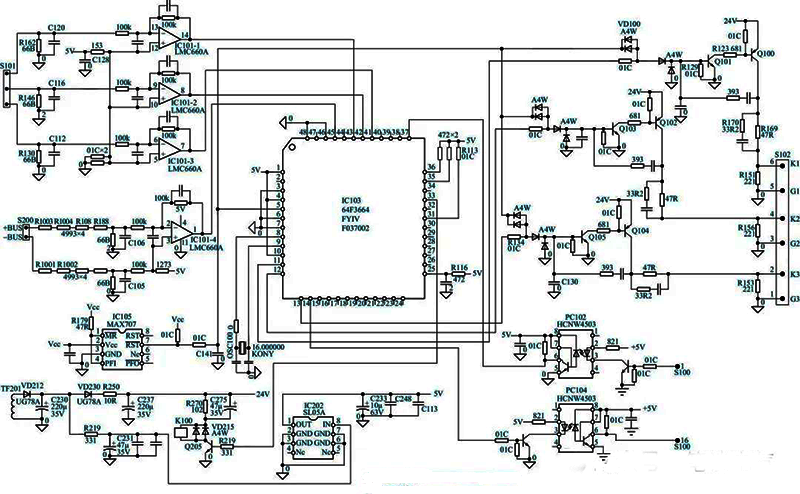

具體原理如下圖：
MCU的11、12、13腳輸出的移相觸發脈沖信號，經由Q101、Q102和Q104及外圍元件構成的功率放大電路處理，由端子S102輸送至主電路晶閘管的控制端。
可在S102端子上測得電路輸出的3路移相觸發脈沖信號。注意:測試應脫離主電路，外部施加24V電源，在滿足觸發條件下檢測G1、G2、G3三路信號是否正常。
若S102端子的3路脈沖電壓均無，應查MCU工作是否正常，是否滿足觸發條件。
若測得S102端子脈沖哪怕只有一路是正常的，則基本可以判斷MCU工作是正常的，不正常的兩路在后級脈沖放大電路。
若測的三路直流電壓均約為0.6V，峰值為24V，載波頻率為4kHz，則可判斷晶閘管觸發正常，并未收到沖擊損壞。而后再換上新的晶閘管，再上交流電源，就可以試機了。
變頻器的晶閘管觸發電路如何檢測它的正常與否，這在日常應該經常遇到，對正確理解和做出判斷還是有好處的。
