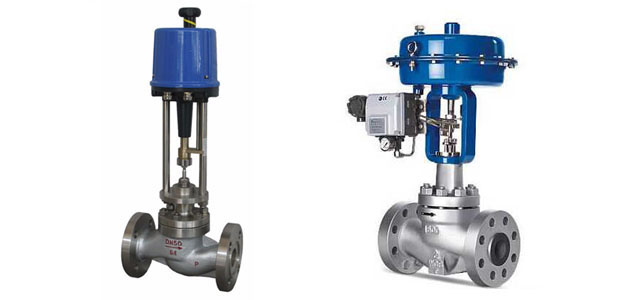

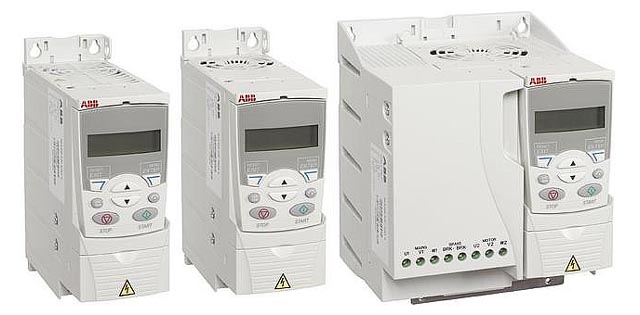

調節閥、擋板安裝在工藝管道中，是用來改變管道通徑的截面積，以此來控制管道中流體的流量。用變頻器驅動電動機帶風機、水泵時，當機械的轉速改變時，也可改變流體流量的大小，可以說兩者的作用是一樣的，只是控制流體流量的方式不同而已。針對壓力損失變頻器優于調節閥。因此在風機和泵類的恒流量控制場合，變頻器是可以代替調節閥和風門擋板的，看以下實例。
在鍋爐的鼓、引風機上使用變頻調速，可把原來鼓、引風機人口的風門擋板取代了。
鍋爐的自動給水，常使用調節閥來控制給水量，并都有備用水泵應急。對于這樣的單臺鍋爐，鍋爐給水泵采用變頻器調速，用變頻器來代替原有的給水調節閥是可行的。
變頻器對于水泵的驅動方式有：一拖一，或者一拖二。在實際應用中，如果用氣量不大時，水泵可能大多在20Hz狀態下運行，這時能保證供水嗎?答案是可以的。昌暉儀表在實施10t/h-75t/h鍋爐變頻器代替調節閥的改造中，一開始為了安全曾將給水泵變頻器的下限頻率設為10Hz，水位投自控運行后發現，在用氣負荷較小的時候，控制器雖然已經沒有輸出了，但是水泵由于有10Hz的頻率，仍在慢慢轉動向鍋爐供水，嚴重時可使鍋爐汽包水位達到100%以上。后來將下限頻率設定為0Hz，使用多年來未出現供不上水的情況，還保證了水位穩定在給定值附近。實際上口徑DN50-DN80mm的電動調節閥，全行程時間在16-25s之間，而水泵變頻器的加減速時間的設定均可以小于上述時間，因此不用擔心供不上水的問題。但對于變頻器加減速時間的設定，在保證供水的前提下，盡量設定長一點對工藝管道有利，因?yàn)檫@可以克服水泵加速過快時的“水錘效應”和減速過快時的“空化現象”。
