1、安裝檢查
①確保傳感器認證標簽上規定的危險區域等級適合質量流量計當前的安裝環境，否則可能引發風險，嚴重者會造成人身傷害。
②檢查當前環境溫度和過程溫度，確保其在您準備安裝的質量流量計的限制范圍內。
③只要確保流量管中始終充滿過程流體，無論朝向如何，傳感器都能正常工作，但為了獲得最佳性能，仍推薦采用首選朝向安裝傳感器。
2、安裝方式
①艾默生高準F系列質量流量計安裝無需直管段，傳感器的上游或下游都無需刻意保留直管段。
②如果傳感器安裝在垂直管道中，液體和漿液應該自下向上流過傳感器，氣體則自上應向下流過傳感器。
③無論傳感器選擇哪一種安裝方式，均需要確保在正常使用時傳感器流量管內完全充滿過程介質。
④如果傳感器安裝在垂直管道，液體和漿液的流向應為自下向上，氣體的流向應為自上向下；
⑤如要通過一個閥門來調節或截斷流過傳感器的介質，請務必將閥門安裝在傳感器的下游。
⑥不得用傳感器來對正管道，傳感器也不需要額外的外部支撐，通常法蘭將在所有方向上為傳感器提供支撐。
⑦在質量流量計運輸或吊裝過程中，為避免可能的損壞請勿通過電子部件或吹掃接頭提起傳感器。
⑧安裝質量流量計時，應使傳感器外殼上的流向箭頭與過程流體的實際流向一致

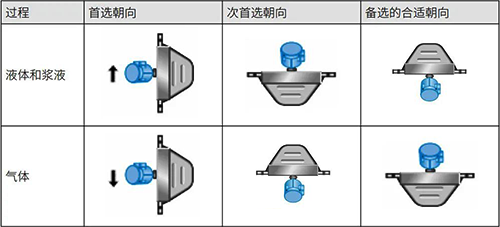

質量流量計安裝時首選傳感器朝向
3、溫度限制
①在任何情況下，艾默生質量流量計的電子部件不能在環境溫度低于 -40.0 °C 或高于 60.0 °C 的環境溫度下使用。
②如果傳感器需要在環境溫度超出該電子部件允許范圍的應用中使用，必須選擇分體式流量計并將電子部件部分安裝在環境溫度在允許范圍內的位置。
③在對傳感器進行保溫和伴熱處理時，請確保電子部件未密封在隔熱材料內，否則可能會使得電子部件壽命縮短或?qū)е鹿收稀?/span>
如下環境和過程溫度限制圖僅用作一般指導，如果過程條件接近灰色區域，請咨詢技術支持部門。

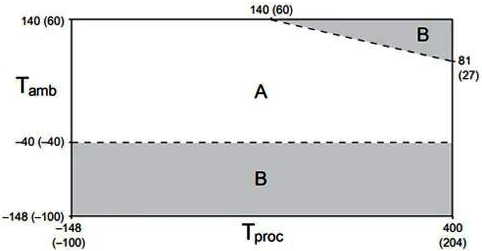

標準溫度型號
Tamb=環境溫度°F(°C)；
Tproc=過程溫度°F(°C)；
A=所有可提供的電子部件選項；
B=僅限分體式安裝型電子部件；

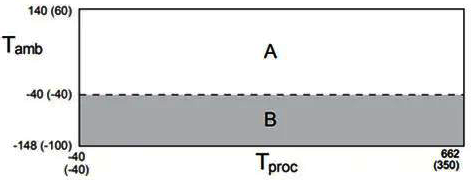

耐高溫型號
Tamb=環境溫度°F(°C)
Tproc=過程溫度°F(°C)
A=所有可提供的電子部件選項
B=僅限分體式安裝型電子部件
4、帶延長桿型質量流量計安裝要求
如果您要安裝的傳感器帶有延長型電子部件，則需要在現場完成將延長桿安裝到傳感器上的工作。

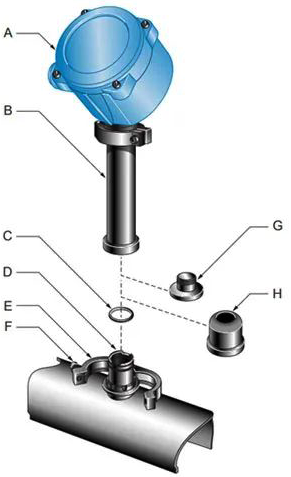

A. 變送器或核心處理器；B. 延長桿 ；C. O型圈 ；D. 穿通管；E. 卡箍；F. 卡箍螺絲；G. 塑料塞；H. 塑料帽
延長桿連接步驟
①拆除傳感器穿通管(D)上的塑料帽(H)。
②擰松卡箍螺絲(F)并取下卡箍(E)，將O型圈(C)保留在穿通管(D)上適當?shù)奈恢谩?/span>
③拆除延長桿(B)上的塑料塞(G)。
④將延長桿(B)底部的槽口與穿通管(D)槽口小心對齊，將延長桿固定到傳感器上。
⑤閉合卡箍(E)并將卡箍螺絲(F)擰緊(推薦扭矩：1.47Nm至2.03Nm)。
