一、實驗爐主要參數
1、功率15kW，三相380VAC。
2、負載為進口硅碳棒，最大電流26A。
3、爐膛尺寸200mm×200mm×400mm。
4、采用昌暉儀表制造有限公司YR-RJDP816系列溫控儀(內置多組PID，具備負載自動限流功能)。
5、200A電流互感變送器，用于負載閉環控制。
二、昌暉溫控儀參數設置
1、溫控儀程序每分鐘升溫20度，每隔200℃保溫5分鐘，限幅值80%；保溫分別設置為100℃/300℃/500℃/700℃/900℃/1100℃/1300℃/1500℃。
2、測量值啟動RUN=8，軟啟動限幅值SFMV=20，軟啟動時間SFTM=60秒。
3、負載限流參數CL=0.6,對應的單相負載電流限定值=(0.6/5.0)×200=24A；升溫過程中一旦負載電流超過24A，溫控儀會在250毫秒內自動計算出合適的限幅值并修改；這樣可以避免負載電流過大而燒壞硅碳棒。
4、程序特殊功能PSF=0未啟動斜率升溫功能；PSF=1，代表斜率升溫；設定完程序后儀表自動計算出每段程序的斜率升溫值。
三、多組PID每分鐘升溫20℃(PSF=0未啟動斜率升溫)

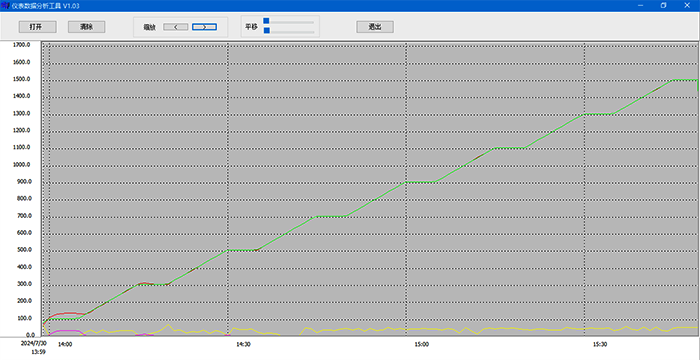

用觸摸屏導出的數據畫曲線，紅色PV(測量值)，綠色SV(設定值)，黃色MV(控制輸出值)；紅色和綠色線全溫區都基本重合，代表溫控器跟隨性和控溫精度都很好。
①溫控儀控溫精度
100℃±1度；300℃控溫-1～0℃之內；500℃控溫-1～0℃之內；500℃以上保溫5分鐘后控溫精度比較高，500℃/700℃/900℃/1100℃/1300℃/1500℃誤差在±0.3之內，無超調現象。
②溫控儀跟隨性
0-100℃溫區最大欠調17℃；控溫100-300℃溫區開始欠調13℃，很快就只欠調5℃左右；300-500℃溫區最大欠調6℃；500-700℃溫區最大欠調6℃；700-900℃溫區最大欠調4℃；900-1100℃溫區PV/SV最大欠調2.7℃；1100-1300℃溫區欠調3.5℃；1300-1500℃溫區欠調3℃；這個指標接近日本溫控儀。
③溫控儀MV穩定性
圖中黃色是MV的變化情況，相對比較平緩；即使是200℃以下也沒有出現MV=0的情況，輸出連續性優于日本溫控儀。
四、多組PID斜率升溫(PSF=1)每分鐘升溫20℃；由于爐膛和負載溫度還沒完全降低到室溫，對低溫區的控溫有不利影響。

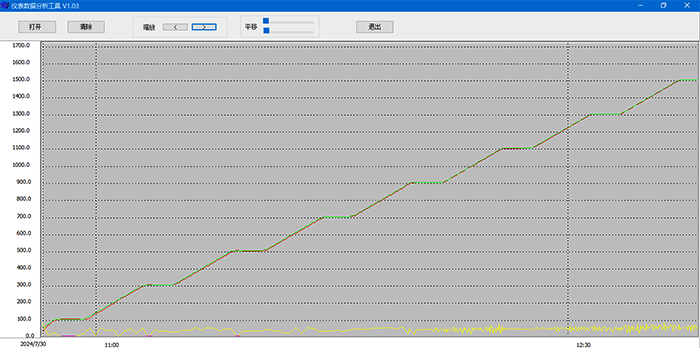

用觸摸屏導出的數據畫曲線，紅色PV，綠色SV，黃色MV；跟隨性大幅提升，300-500℃跟隨性在±2℃之內，500℃以上跟隨性在±1℃之內；溫控儀控溫精度仍然維持高精度。
①溫控儀控溫精度
因為起始升溫從表顯64℃開始的(爐膛和負載實際溫度遠超64℃)，所以造成了100℃的過沖30℃之內，其可能波及到300℃以下的跟隨性和控溫精度；300℃以上控溫精度在±0.3之內。
②溫控儀跟隨性
300-500℃跟隨性在±2℃之內，500℃以上跟隨性在±1℃之內。；這個指標優于日本溫控儀。
③MV穩定性
圖中黃色是MV的變化情況，相對比較平緩；輸出連續性優于日本溫控儀。
