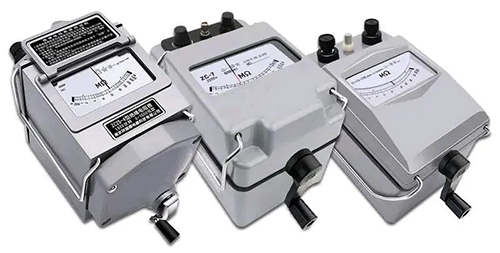

兆歐表又稱搖表，主要用于測量電氣設備的絕緣電阻，刻度是以兆歐(MΩ)為單位。本文主要介紹兆歐表的正確使用方法。
1、兆歐表分類
為了測試各種電壓等級電氣設備的絕緣電阻，制成了500V、1000V、2500V、5000V等各種電壓規格的兆歐表。對于500V及以下的電氣設備，常用500V或1000V的兆歐表來測量，電壓過高，可能使低壓絕緣擊穿。
2、兆歐表使用場合
①測量電機線圈間、變壓器線圈間的絕緣電阻。
②測量各種高壓設備的絕緣電阻。
③檢查電氣設備、或電氣線路對地及相間的，以保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。
3、準備工作
①選擇合適的兆歐表
根據被測設備的電壓等級選擇相應規格的兆歐表。一般來說，額定電壓在500V以下的設備，可選用500V兆歐表；額定電壓在500V以上的設備，選用1000V或2500V兆歐表。
②檢查兆歐表
在使用前，檢查兆歐表是否完好，指針是否指在“∞”處，輕搖兆歐表手柄，指針應能靈活擺動并迅速回到“∞”處。
4、測量步驟
①斷開被測設備的電源，并將其與其他電氣設備斷開連接，確保被測設備處于完全放電狀態。
②將兆歐表的兩個測試線分別連接到被測設備的兩個電極上。一般情況下，紅色測試線連接到被測設備的高壓電極，黑色測試線連接到低壓電極或接地電極。
③以均勻的速度轉動兆歐表手柄，一般為每分鐘120轉左右。在轉動手柄的過程中，觀察兆歐表指針的變化。
④持續轉動手柄，直到指針穩定在某一數值上，此時讀取兆歐表的讀數。這個讀數即為被測設備的絕緣電阻值。
5、注意事項
①測量過程中，不能用手觸摸被測設備的電極和測試線，以免觸電。
②測量時，應保持兆歐表的水平放置，避免傾斜。
③測量結束后，應先斷開兆歐表與被測設備的連接，再停止轉動手柄，以免被測設備的電容性電流反沖損壞兆歐表。
④對含有大電容的設備進行測量時，應在測量結束后對被測設備進行充分放電，以防止觸電事故的發生。
