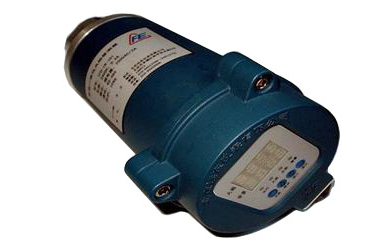

IFD-IR-101一體化紅外火焰檢測器和IFD-UV-101一體化紫外火焰檢測器是基于微處理器的將火檢探頭與信號放大器合二為一的智能一體化火焰檢測器。火焰檢測器系列產品具有外形美觀、工作可靠、體積小、功能強的特點。在設計中，考慮到爐膛內火焰信號性質和火焰信號強弱的變化對火焰檢測器的影響，在硬件和軟件的設計中均采取了相應的措施。火焰檢測器既可以與FSSS系統實現互聯，也可通過自身上位機軟件單獨組成火焰檢測系統。IFD-IR-101和IFD-UV-101一體化火焰檢測器可方便替換進口火檢產品，也可用于對傳統火檢產品的升級換代。
1、一體化火焰檢測器主要技術參數
①結構尺寸及外觀
火焰檢測器外形尺寸(最大直徑×長)：Φ121mm×228mm
火焰檢測器外殼材料采用金屬壓鑄鋁。
②火焰檢測器工作環境條件
溫度范圍：-40℃~+75℃
相對濕度：0-95%，非凝結
大氣壓力：86kPa-108kPa
火焰檢測器冷卻/吹掃風要求：風源:清潔、干燥、低溫；流量：所需冷風流量為25.5N/h，由安裝法蘭上1″的螺紋連接接入；風壓：適當地超過爐膛或者風箱的壓力即可。
③火焰檢測器技術參數
a、響應波長：800nm-1700nm(一體化紅外火焰檢測器IFD-IR-101)；190nm-400nm(一體化紫外火焰檢測器IFD-UV-101)
b、輸入電源：24VDC±10%
c、工作電流：≤200mADC
d、功 耗：≤5W
e、電氣連接：12芯，旋轉快裝接頭
f、繼電器輸出：火焰繼電器，SPST(常開)；報警繼電器，SP/ST(常閉、常開)；觸電容量(max)：3A/250VAC(阻性負載)
g、模擬輸出：4-20mA，最大連接負載750Ω?
h、狀態顯示：8位數碼管及4位發光二極管顯示
i、鍵盤輸入：4位小按鍵
j、纜規格：12芯彩色、阻燃、低煙、屏蔽電纜
k、數據通訊:通訊方式：RS485(可控型)；通訊距離≤1300米；連接節點數≤128
l、重量：≤2kg
2、火焰檢測器特點
①IFD-IR-101型一體化火焰檢測器是一個集光、機、電技術為一體智能化高技術產品。在產品設計上采用模糊算法，提高了火焰檢測判別的準確性。它的第一個特色是，通過特殊的散熱處理、改進耗能電路設計、采用微功耗器件等方式減少產品自身的溫升，使產品能夠在-40-75℃范圍內正常工作。比進口一體化產品高10℃。使產品的技術水平提高了一個層次?？梢詽M足使用環境惡劣的用戶的需求。
②IFD-IR-101型一體化火焰檢測器第二個特色是，產品具備連續可調的頻帶設置功能，火焰閃爍頻率捕捉范圍寬，特別適合國內燃料變化頻繁的情況?；鹧鏅z測器的原理就是檢測火焰的閃爍頻率，而火焰的閃爍頻率與燃料的成分有關，火焰的閃爍頻率會隨著燃料的變化而變化。通常發達國家的燃料都是按照設計要求提供的，且燃料的一致性較好；而國內的燃料來源復雜、多變。國外的產品是按照國外的使用環境開發出來的，它的頻率捕捉范圍很窄并且不能調寬，一旦燃料變化導致閃爍頻率偏離捕捉范圍，就會出現信號忽大忽小，甚至消失，影響系統的穩定運行。本產品的頻率捕捉范圍的上限和下限可以進行設定，可以再燃料變化的情況下穩定地測量到火焰信號。比進口產品更適合國內的應用環境。
③IFD-IR-101型一體化火焰檢測器第三個特色是本產品與國外一體化火焰檢測器的外部接口是一致的，可以直接進行替換。而本產品的價格卻是進口產品的一半，比進口產品具有更好的性價比。
3、火焰檢測器使用方法
①術語定義
火焰強度：指來自鍋爐燃燒器的火焰經傳感器變換并經放大器放大后的信號強度。
增益：指火焰檢測器的火焰強度信號的放大倍數。
火焰門檻值：指火焰檢測器設定的有火的最小值，即有火門檻;指火焰檢測器設定的無火的最大值，即無火門檻值。
閾值：指為了防止火焰檢測器的火焰繼電器頻繁翻轉，在有火門檻的基礎上增加一個正偏移量，即正閾值;在無火門檻的基礎上增加一個負偏移量，即負閾值。
最高報警溫度：指火焰檢測器設定的內部工作的最高溫度，當火焰檢測器的工作溫度≥該設定溫度，火焰檢測器自動報警。
②火焰檢測器系統運行狀態
當系統處在運行狀態時，鍵盤處于鎖定狀態，“運行”燈點亮，系統動態檢測和顯示火焰強度以及顯示有火門檻值。
火焰檢測器當火焰有效(火焰強度＞有火門檻)且持續時間超過有火延時時間時，“火焰”燈點亮，火焰繼電器輸出有效(常開觸點閉合)，電流輸出相應的數值(4-20mA)，系統按欲設的時間自動啟動自檢功能。當自檢時間到時，“自檢”燈點亮，同時檢測探頭、系統接口是否正常以及系統是否超溫，當系統出現故障或系統超溫時，“報警”燈點亮，報警繼電器輸出有效(常開閉合，常閉打開)，系統記憶報警類型。這時通過連續按動“功能”鍵2次，系統重新運行。
火焰檢測器在火焰有效運行狀態下(“運行”、“火焰”燈點亮)，按動“確定”鍵，則為人工自檢功能，系統人工自檢機理與自動自檢機理相同；當火焰無效(火焰強度＜無火門檻)且持續時間超過熄火響應時間時，“火焰”燈滅，火焰繼電器輸出無效，電流輸出最小值，自檢功能停止；在火焰無效運行狀態下(“運行”燈點亮，“火焰”燈熄滅)，按動“確定”鍵，人工自檢功能無效。
火焰檢測器當對外接線(12芯)端子的9號、10號線短接時，系統為遮擋功能-強制為無火狀態:無火焰開關有效輸出，電流輸出最小，火焰燈滅。系統報警功能正常。
③系統設置狀態
當需要對系統參數進行設置時，按動“功能”鍵，這是背景4位數碼管顯示“――”，提示輸入系統密碼，此時顯示意義為“-百十個”，“增大”鍵變為調整數字功能鍵，每次按動增1，1-9之間循環?！皽p小”鍵變為右移鍵，每次按動顯示分別在百、十、個、百循環，某位有效時，該位閃動。當密碼輸入正確時，系統自動進入設置狀態。
當進入系統設置狀態時，用不同的顯示字符代表設置不同的參數，字符在背景數碼管區最左側顯示，其意義如下:
a、火焰強度____“A”
b、有火門檻____“b”
c、火焰正閾值____“C”
d、無火門檻____“d”
e、火焰負閾值____E”
f、有火延時時間____“F”
g、熄火響應時間____“H”
h、自檢時間____“L”
i、通訊地址____“P”
j、波特率設置____“S”
k、溫度設置____“U”
l、密碼設置____“-”
m、電流系數____“下O”
n、系統版本____“上U”
o、火焰背景____“?！?/span>
p、頻率上限____“上C
q、頻率下限____“下C
r、邏輯選擇____“上 ”
s、阻尼系數____“上O”
④火焰檢測器參數設置操作說明
a、火焰強度設置
當進入火焰檢測器火焰強度設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“A”，右側顯示火焰增益值，每次按動“增大”鍵增1，最大值為100；每次按動“減小”鍵減1，最小值為0；按動“增加”或“減小”鍵時，火焰強度值都做相應變化，最大火焰值為1000。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。每次按動“增大”或“減小”鍵時，系統自動存入按動數值(具有掉電存儲功能，下同)。當系統參數設置完成后但不按“確定”鍵時，系統延時一定時間(1分鐘)后自動回到運行狀態，鍵盤自動鎖定，系統按照新的參數運行(下同)。
b、有火門檻設置
當進入火焰檢測器有火門檻設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“b”，右側顯示有火門檻值，每次按動“增大”鍵增4，最大值為999；每次按動“減小”鍵減4，最小值為20。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。每次按動“增大”或“減小”鍵時，系統自動存入按動數值(下同)。
c、火焰正閾值
該版本火焰正閾值被鎖定為000。
d、無火門檻
當進入火焰檢測器無火門檻設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“d”，右側顯示無火門檻值，每次按動“增大”鍵增4，最大值為有火門檻值-20;每次按動“減小”鍵減4，最小值為0。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。每次按動“增大”或“減小”鍵時，系統自動存入按動數值(下同)。
e、火焰負閾值
該版本火焰負閾值被鎖定為000。
f、有火延時時間
當進入火焰檢測器有火延時時間設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“F”，右側顯示有火延時時間值，每次按動“增大”鍵增1，最大值為6秒;每次按動“減小”鍵減1，最小值為1秒。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。
g、熄火響應時間
當進入火焰檢測器熄火響應時間設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“H”，右側顯示熄火響應時間值，每次按動“增大”鍵增1，最大值為6秒；每次按動“減小”鍵減1，最小值為1秒。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。
h、自檢時間
當進入火焰檢測器自檢時間設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“L”，右側顯示自檢時間值，每次按動“增大”鍵增1，最大值為1分鐘；每次按動“減小”鍵減1，最小值為1分鐘。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。
i、通訊地址
當進入火焰檢測器通訊地址設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“P”，右側顯示通訊地址值，每次按動“增大”鍵增1，最大值為255；每次按動“減小”鍵減1秒，最小值為0。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。
j、波特率設置
當進入火焰檢測器波特率設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“S”，右側顯示波特率數值，每次按動“增大”鍵，背景區數碼管顯示相應的數值，最大值為576；每次按動“減小”鍵，背景區數碼管顯示相應的數值，最低值為OFF(通訊功能無效)。背景區顯示數值意義如下:
數碼管顯示值 對應波特率(bps)
OFF/通訊無效
048/4800
096/9600
144/1440
192/19200
024/2400
384/38400
576/57600
火焰檢測器設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。系統默認為OFF(即通訊功能無效)。
k、溫度設置
當進入火焰檢測器溫度設置狀態時，上行數碼管左2位顯示歷史最高溫度值，右2位顯示即時溫度檢測值，下行數碼管最左側顯示“U”，右側顯示溫度設置值，每次按動“增大”鍵增1，最大值為85℃;每次按動“減小”鍵減1，最小值為60℃。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。
l、密碼設置
當進入火焰檢測器用戶密碼設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“-”，右側顯示“***”實際密碼值，此時顯示意義為“百十個”，“增大”鍵變為調整數字功能鍵，每次按動增1，1-9之間循環?！皽p小”鍵變為右移鍵，每次按動顯示分別在百、十、個、百循環，某位有效時，該位閃動。最大組合9*9*9，火焰檢測器設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。系統默認密碼為“111”。
m、火焰強度系數調整
當進入火焰檢測器火焰強度系數設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“下0”，右側顯示火焰強度系數值，每次按動“增大”鍵增1，最大值為100(即100%);每次按動“減小”鍵減1，最小值為10(即10%)。火焰強度系數用于調整電流輸出，防止輸出電流大范圍波動。該系數最大值為100%，即火焰強度顯示最大值1000對應20mA，若系數設置為60%，則火焰最大600對應20mA。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。
n、IFD-IR-101火焰檢測器系統軟件版本號
當進入系統軟件版本號顯示狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“上U”，右側顯示系統軟件版本號數值。此時數碼管顯示為只讀，按動“增大”、“減小”鍵均無效。完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入火焰檢測器其他參數設置菜單。
o、火焰背景
當進入火焰背景設置狀態時，上行數碼管隨時顯示實際火焰背景值，下行數碼管最左側顯示“?！?，右側顯示火焰背景增益值，每次按動“增大”鍵增1，最大值為100；每次按動“減小”鍵減1，最小值為0;按動“增加”或“減小”鍵時，火焰背景值都做相應變化，最大火焰背景值為1000。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入火焰檢測器其他參數設置菜單。
p、頻率上限
當火焰檢測器進入頻率上限設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“上c”，右側顯示頻率上限設定值，每次按動“增大”鍵增2，最大值為200；每次按動“減小”鍵減2，最小值為00；按動“增加”或“減小”鍵時，火焰值都做相應變化，最大火焰值為1000。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入火焰檢測器其他參數設置菜單。
q、頻率下限
當火焰檢測器進入頻率下限設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“下c”，右側顯示頻率下限設定值，每次按動“增大”鍵增2，最大值為200；每次按動“減小”鍵減2，最小值為0；按動“增加”或“減小”鍵時，火焰值都做相應變化，最大火焰值為1000。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。
r、邏輯選擇
當進入邏輯選擇設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“上倒u”，右側顯示邏輯設定值，每次按動“增大”鍵增1，最大值為1;每次按動“減小”鍵減1，最小值為0。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。
此功能需要與故障繼電器接點輸出配合:當設定值為“0”時，故障繼電器接點輸出轉換插座A1的K、G經跳線器連接；當設定值為“1”時，故障繼電器接點輸出轉換插座A1的B、G經跳線器連接。
出廠設定值為“0”：故障繼電器接點輸出轉換插座A1的K、G經跳線器連接!
說明:故障繼電器的位置位于火焰檢測器圓臺形外殼內側線路板上，其上面標有元件“A1”。元件外側標有“B、G、K”字樣!
s、阻尼系數
當火焰檢測器進入阻尼系數設置狀態時，上行數碼管隨時顯示實際火焰值，下行數碼管最左側顯示“上0”，右側顯示阻尼系數值，每次按動“增大”鍵增1，最大值為100；每次按動“減小”鍵減1，最小值為1。阻尼系數用于電流濾波輸出。設置完成后可按動“確定”鍵進入系統運行狀態，或按動“功能”鍵進入其他參數設置菜單。
4、IFD-IR-101火焰火焰檢測器保養與維護
火焰檢測器在使用過程中，應注意保養與維護。電源電壓應在規定的使用范圍內并盡量避免較大的波動，嚴禁輸入交流電壓；工作環境應滿足規定的使用環境條件。若發現火焰檢測器工作異常，應及時更換，以避免故障進一步擴大。
5、開箱檢查
包裝箱中將包含如下內容：
①IFD-IR-101一體化火焰火焰檢測器1臺
②出廠合格證(粘貼在火焰檢測器上)1份
③使用說明書1份
6、火焰檢測器運輸及貯存
IFD-IR-101火焰火焰檢測器的包裝和運輸，按產品包裝運輸說明書的規定進行?；鹧鏅z測器的貯存應在環境溫度為-10℃~+40℃，相對濕度不大于85%，通風良好的室內保管;周圍環境中不應含有對火焰檢測器有腐蝕性的物質和氣體。
7、售后服務
IFD-IR-101火焰檢測器應按本使用說明書規定的方法，正確使用和檢測。昌暉儀表制造有限公司確保售后服務的工作。本產品的保修期為一年(以出廠日期為準)。
