那么什么是M(ANA )，ANA就是模擬量Analog的縮寫，M(ANA)就是西門子模擬量模塊的邏輯地。M(ANA)的主要作用就是作為測量回路的基準點，相當于一把尺子的0刻度。

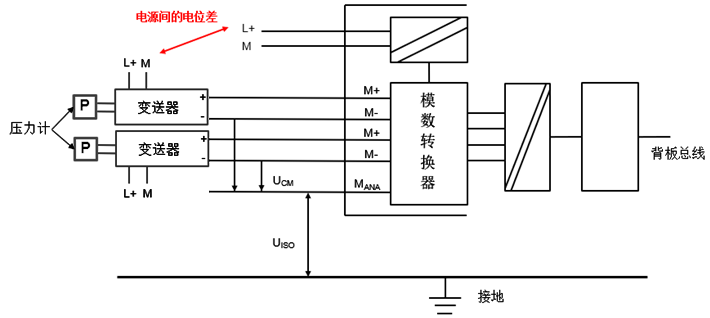

M(ANA)應該怎么連接呢？我們一起看一下下圖：
模塊的電源與變送器的電源相互獨立，如果兩者電源存在電位差，變送器的信號負端與模擬量輸入的M-就存在共模電位差U(CM) 。如果U(CM)超過模塊允許的限值，就需要將M(ANA)與M-進行短接，如果U(CM)與地的隔離電壓U(ISO)超過模塊限制，還需要將U(CM)與地進行連接，這時測量回路就被迫以大地為基準點了。
如果連接的是二線制電流傳感器或者與模塊電源相同的傳感器，由于沒有共模電位差U(CM)，不需要短接M(ANA)與M-。
在現場經常看到變送器使用電源的M端作為信號的負端，這種情況下整個測量回路的基準點就是電源的M端了，這時也需要將M(ANA)與M(或者M(jìn)-)進行短接。
如果超過共模電位差U(CM)而沒有短接M(ANA),轉換后的測量值就會超上下限變成32767或者-32768，嚴重的情況下模塊燒毀，所以說M(ANA)端子的連接非常重要！！！

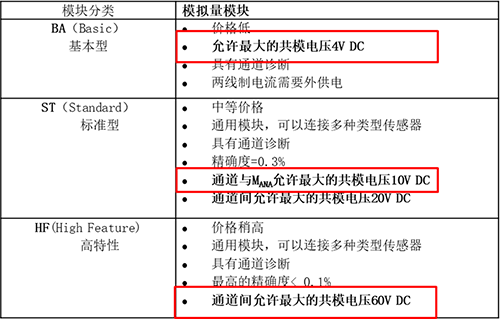

順便提一下，不同等級模塊M(ANA) 與信號負端U(CM)的限值也是不同的。基本型模擬量輸入模塊允許最大的共模電壓是直流4V，標準型是直流10V，高特性是直流30V，通道間是直流60V,所以在條件允許的情況下，最好選擇限值高的模塊。
作者：崔堅(擅長西門子全集成自動化系統和技術，包括S7-PLC自動化系統，網絡通訊，Profinet網絡，工廠網絡系統，工業遠程通信，工業信息安全，工業邊緣計算)
