Modbus是一種廣泛應用于工業自動化領域的通信協議，用于實現設備間的網絡通信。在數據傳輸過程中，選擇正確的字節序(即數據的排列方式)至關重要。本文將探討Modbus協議中大端模式(Big-Endian)和小端模式(Little-Endian)的選擇及其影響因素。
字節序概述

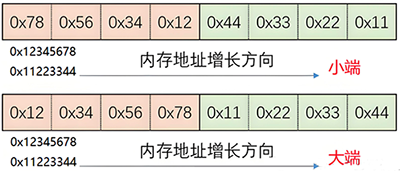

字節序是指多字節數值在內存或通信過程中的存儲順序。主要有兩種字節序：①大端模式(Big-Endian)：最高有效字節存儲在最低地址處；②小端模式(Little-Endian)：最低有效字節存儲在最低地址處。
Modbus協議與字節序
Modbus協議本質上是一種二進制通信協議，它依賴于字節序的正確設置來確保數據的正確傳輸和解析。在Modbus協議中，許多字段如寄存器地址、寄存器值等都是16位的，占用兩個字節。因此，選擇合適的字節序?qū)τ跀?shù)據的正確解析非常重要。
為什么通常選擇Modbus協議大端模式？
在Modbus協議中，通常推薦使用大端模式。以下是幾個原因：
1、一致性與兼容性
大多數Modbus設備是基于大端模式設計和制造的；使用大端模式可以確保與這些設備的良好兼容性。
2、人類可讀性
大端模式符合人類閱讀習慣，高位在前，低位在后，使得數據更易于理解和處理。
3、標準規范
在一些Modbus標準文檔中，雖然沒有強制規定，但大端模式被廣泛接受為默認選擇。
小端模式優勢
盡管大端模式更為常見，但在某些情況下，小端模式也有其優勢：
1、特定硬件平臺
某些處理器架構(如x86)采用小端模式；在與這些特定硬件進行通信時，使用小端模式可以提高效率。
2、網絡傳輸網絡傳輸通常以小端模式進行；在某些網絡環境中，選擇小端模式可以更好地與其他協議兼容。
選擇字節序的因素
1、設備兼容性
遵循Modbus協議標準，通常選擇大端模式；針對特定硬件平臺，可能需要小端模式。
2、數據傳輸效率
某些處理器架構對小端模式處理更高效，減少轉換開銷。
3、應用環境：在復雜網絡中，為與其他協議一致可能選擇小端模式。
4、開發便利性：與現有系統和庫一致的字節序簡化開發和維護。
5、性能考慮：不同字節序影響內存訪問模式，可能影響性能。
Modbus協議可以在大端模式和小端模式下進行通信。大端模式通常與大多數Modbus設備兼容，并且符合人類習慣，而小端模式則適用于特定硬件平臺和網絡環境。在選擇合適的字節序模式時，需要根據設備兼容性、數據傳輸效率和應用環境等因素進行綜合考慮。通過正確選擇字節序模式，我們可以確保Modbus通信的穩定性和可靠性。
