HART協議采用基于Bell202標準的FSK(Frequency Shift Keying)頻移鍵控技術，在低頻的4-20mA模擬信號上以正弦波的形式疊加兩個頻率(1200Hz和2200Hz)的數字信號進行雙向數字通信，這兩個頻率分別代表二進制的1和0。這些正弦波的平均值為零，所以不產生直流分量，不會對4-20mA模擬信號產生影響，因此可以在不中斷模擬信號的情況下進行數字通信。HART協議數據傳輸率為1200bps，支持多種通信模式，包括點對點、輪詢/響應和突發/廣播模式。在多點模式下，多個設備可以通過同一通信線路進行通信，適用于遠程監控和管理。

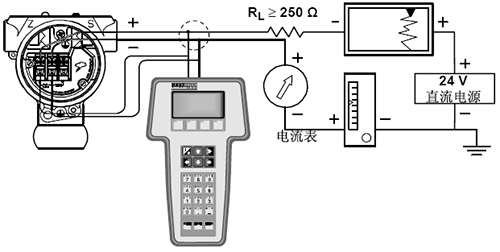

HART手操器對極性不敏感(無需區分正、負)，取的是電壓信號。HART官網規范要求，為了產生對應的壓降所需要的電阻阻值最少要230Ω。大家常用的是250Ω的電阻。在現場應用中回路電阻能滿足要求時，無需串接電阻，但回路電阻不能滿足要求或離線校驗時，需要在回路中串接一個250Ω電阻。HART通信模塊是通過電流實現信息發送，通過電壓實現信息接收的。假如在回路中沒有足夠的電阻，那么電壓將會小到難以檢測，從而導致通訊失敗。
