昌暉儀表在本文推薦兩種配電箱與橋架連接的施工方法，供大家參考。
1、一體化預制

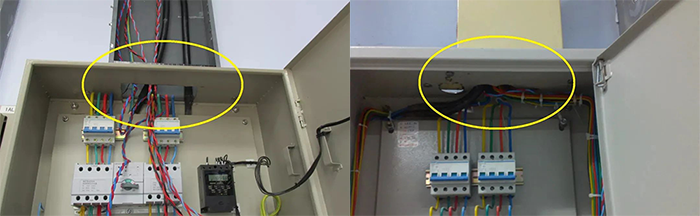

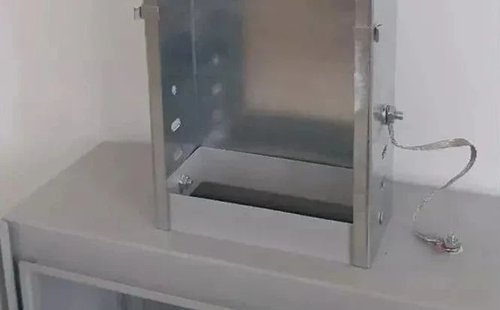

做法一展示的是中建三局三公司采用的配電箱與橋架一體化施工工法，由供應商一次加工到位，箱、柜體不用進場二次切割加工；箱、柜體與橋架連接質量美觀、接縫整齊；消除由于切割的毛刺及邊角損壞線、纜保護層的隱患。
工法要點
①首先做好精準策劃，根據配電箱、柜進出纜、線總量先確定橋架的尺寸，然后確定箱、柜體與橋架連接的開口尺寸；
②提前策劃好橋架距墻的距離或橋架使用何種支架形式，以此來確定箱、柜體與橋架連接處開口的具體位置，將數據發送至配電箱供應商；
③由配電箱供應商一次性預制加工到位，送至施工現場進行拼裝和安裝。
2、安裝連接件

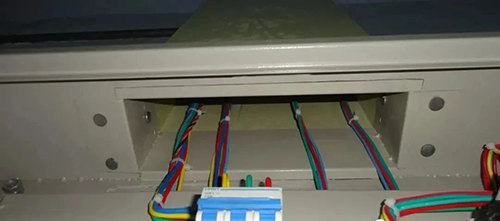

做法二展示的是山東德建集團采用的安裝連接件施工工法，配電箱(柜)與橋架連接處可以根據橋架尺寸，安裝能保護電線電纜的連接件，不僅能保證電線電纜在安裝和使用過程中的完整性及用電安全，還能實現橋架與配電箱嚴密牢靠的連接。
①使用圓弧外折邊保護板

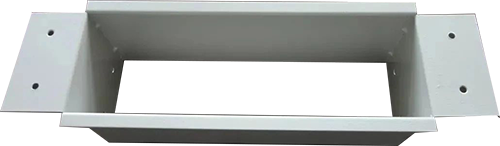

使用電氣橋架同等材料制作連接件，連接件由若干固定板構成矩形結構，固定板的上部設置外折邊的保護板，形成光滑的圓弧，橋架內電線電纜進入配電箱、柜時，與保護裝置的圓弧外折邊保護板接觸，可使電線電纜不受損壞，保證了電線電纜的完整性和電氣安全性。
②控制接口尺寸

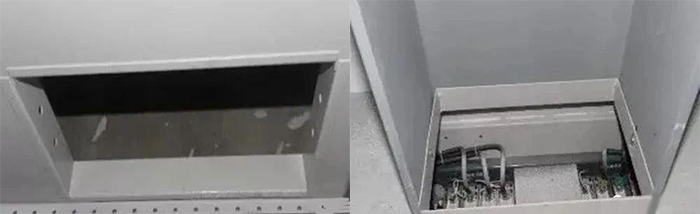

根據橋架尺寸，在橋架內電線電纜進入配電箱、柜的位置，開一個與橋架截面積相同的安裝孔，把與橋架內徑相同的連接件，從配電箱、柜插入橋架的安裝孔內，配電箱開口要和連接件尺寸、橋架尺寸嚴格對應，保證接口嚴密。
③使用螺栓固定

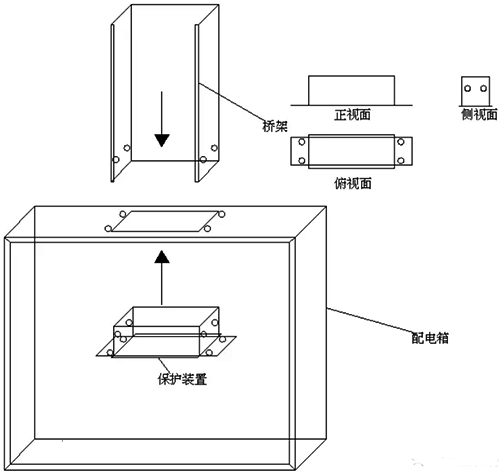

使用連接件安裝橋架與配電箱，連接件從配電箱、柜的安裝孔插入橋架內，保護裝置的保護板和固定板上設置若干螺栓孔。用螺栓將連接件和橋架及配電箱、柜固定在一起，保證連接安全可靠。
通過安裝簡便易施的連接件，橋架內電線電纜進入配電箱(柜)時，與連接件的圓弧外折邊保護板接觸，電線電纜不受損壞，保證了電線電纜的完整性，配電箱開口和連接件尺寸、橋架尺寸嚴格對應，接口嚴密，螺栓將保護裝置和橋架及配電箱(柜)固定在一起，連接安全可靠。
