照明設備也被該標準規定了限值，與上一版相比，最大變化為：更改了額定功率≤25W的照明設備的發射限值要求，改為5W≤額定功率≤25W的照明設備發射限值，低于5W的所有照明設備不規定發射限值。下面直接看數據。
1、額定功率大于25W

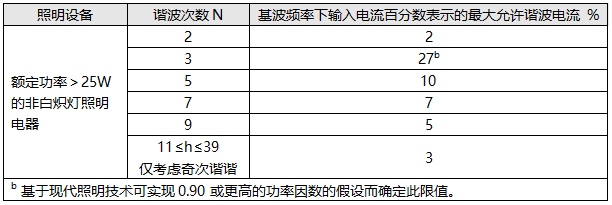

表2 C類設備的限值
注：表格編號為標準的原編號，C類設備為照明設備。本文僅做格式變動，數據沒變。與上一版標準相比，額定功率＞25W的非白熾燈照明電器僅3次諧波由“30*λ”改為“27”，表中注釋b說明了27的由來。
2、5W≤額定功率≤25W的照明設備
GB17625.1-2022規定，5W≤額定功率≤25W的照明設備，應符合以下三項要求之一。各位注意，是“三項要求之一”，很自然，企業會選擇最容易做到、且最經濟的要求。
①諧波電流不應超過表3第2列中與功率相關的限值。
②或用基波電流百分?jǐn)?shù)表示的3次諧波電流不應超過86%，5次諧波電流不應超過61%。
③THD不應超過70%。用基波電流百分?jǐn)?shù)表示3次諧波電流不應超過35%，5次諧波電流不應超過25%，7次諧波電流不應超過30%，9次和11次諧波電流不應超過20%，2次諧波電流不應超過5%。
表3 D類設備的限值
三項要求哪個容易做到？個人認為，第二項相對簡單且經濟，僅對3、5次諧波電流有要求，對其它次諧波電流、THDi均沒有要求，簡單、經濟、易行。
此外，還可以看到，對小于5W的照明設備沒有規定其發射限值，生產企業肯定很開心！這樣規定是可以理解的，小于5W的照明設備例如LED球泡，要解決好諧波問題需要在其驅動電源上采取相應的措施，所增加的成本占整個球泡比例過高。
總之，由于產品標準的原因，額定功率大于25W的非白熾燈照明電器諧波控制相對較好；25W及以下照明電器諧波控制相對較松；小于5W的照明設備沒有規定其發射限值，可能會成為照明電器諧波的重災區。
作者：李炳華
