功率型場效應管在開關電源中應用廣泛，又屬于關鍵器件，本篇就談談功率型場效應管原理以及如何測量并判斷其好壞！

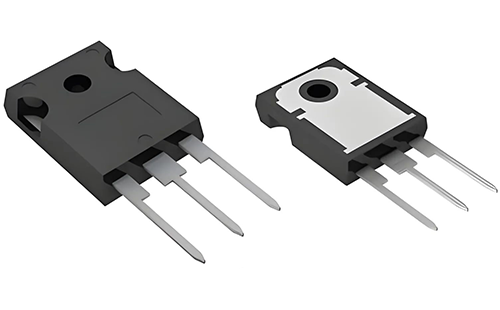

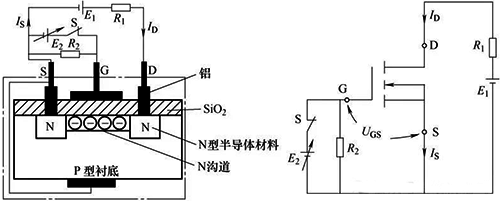

首先看看功率型場效應管是如何工作的？以增強型NMOS管為例做簡要說明，如下圖：
開關S斷開時，NMOS管的G極無施加電壓，D、S極所接的兩個N區之間沒有導電溝道，兩N區不能導通，電流ID為0。
開關S閉合時，因為，柵極絕緣，所以，ID仍為0，但柵極的正向電壓會將下面P區中的空穴排開，而將電子吸引到柵極下面。當UGS大于某一電壓時，柵極下P區表面的電子濃度超過空穴濃度，從而使P型半導體反型成N型半導體，溝通了D極和S極。
此時，D、S極之間便有了電流ID，此時的正向電壓稱為開啟電壓，用UT表示。可見，改變G、S極之間電壓UGS的大小，就能改變D、S極間導電溝道的寬窄，ID的大小也就發生變化。不難看出，增強型NMOS管仍屬于電壓控制型單極性晶體管。

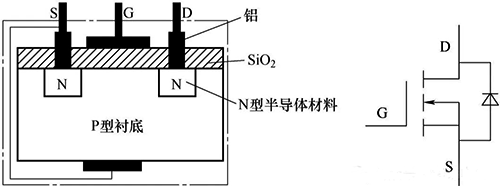

再說一下功率型場效應管是如何測量的？在說之前，先明確一下，增強型NMOS管內含有一個寄生二級管，所以它并沒有無反向阻斷能力，在兩端加反向電壓時，仍然導通。如下圖：
在判斷增強型NMOS管腳極性時，利用的就是這個寄生二極管。正常情況下，G、S極的正、反向均無法導通，阻值為無窮大，D、S極之間加正向電壓，無法導通，但加反向電壓，電阻較小。
利用此點，就可以判斷出功率型場效應管極性。萬用表選“×1kΩ”擋，測量各引腳之間的正、反向電阻，當出現一次小電阻值時，紅表筆接的引腳為D極，黑表筆接的引腳為S極，余下一腳為G極。
在測量過程中，若出現兩次或兩次以上小電阻值，則表明損壞。確定完管腳以后，還要測量它的導通能力。先短接G、S極，釋放G極上的電荷；接著萬用表選“×10kΩ”檔(輸出9V電源)，紅表筆接S極，黑表筆接D極，施加正向電壓，此時表針指應為無窮或接近無窮，后保持紅表筆不動，讓黑表筆觸碰G極，建立導電通道，再將黑表筆移至D極，功率型場效應管若正常，表針應馬上由大變小，接近于0；再短接G、S極，釋放G極上的電荷，消除G極電壓，若功率型場效應管正常，內部導電溝道會消失，表針指示又變為無窮大。以此判斷功率型場效應管是否正常。
