由于繼電器觸點的跳動或者開閉的一瞬間均會引起感性負載的變化，產生氣體放電現象，但繼電器觸點通斷的電流較小，觸點間不會出現電弧，但會出現“火花放電”，這是由于觸點電路中存在電感，則在斷開時電感上會出現過電壓，它與電源電壓一起加在觸點間隙上，使剛分開一點距離的觸點間隙擊穿而放電。由于能量所限，只會產生火花放電，觸點間存在的電容與電感中能量的交替轉換，使火花放電時隱時現，而成為一種高頻信號，通過高頻輻射、導線傳遞及分布電容等途徑而串?dāng)_到相關電路中，造成干擾信號。再者火花放電對觸點也會造成損傷，而會降低觸點的使用壽命，電火花會燒蝕觸點表面，使其表面不平造成接觸不良的故障。
RC消火花電路

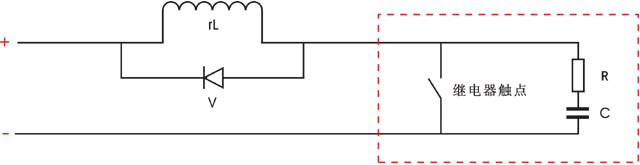

因此必須設法消除電火花，實用的消火花電路是RC消火花電路，如圖所示。圖中虛線框內是一種半RC吸收電路，RC消火花電路基本作用原理是，把R和C相串聯后再并聯在繼電器觸點的兩端。使電感中的能量不通過觸點而通過RC；它只吸收觸點斷開時產生的自感電勢。在繼電器觸點接通瞬間，由于RC被短路，所以沒有吸收作用，圖中虛線框外是一種全吸收電路，在觸點斷開時自感電勢經過二極管V在負載rL上消耗掉。在實際應用中選擇以上電路中的一種就行了。但要注意的是，RC參數要選擇適當，參數主要靠實驗來決定，通常電容C可按負載電流1A/1μF選擇。使用二極管時其正負極性應連接正確，且二極管V的耐壓要夠。需要指出的是RC消火花電路應緊靠繼電器觸點安裝，并盡量使連接線短些，以保證消火花電路的效果。
如某廠熱處理爐的溫度自動控制系統，用溫控儀(控制輸出為繼電器的PID調節器)及中間繼電器來控制接觸器的通、斷進而控制電熱器。但在使用中由于溫度儀表波動大，尤其控溫精度越高其波動越大，致使中間繼電器動作頻繁，由于繼電器的電觸點在接通的瞬間，觸點上將有數倍于正常工作電流的沖擊，而在斷開瞬間，電路中儲存的電磁能將以火花的形式在觸點間釋放。繼電器觸點過于頻繁的動作造成電觸點的發熱、燒蝕、甚至熔焊，修磨幾次就無法使用了，只能更換繼電器。接觸器已由于經常流過數倍的工作電流而發熱，鐵芯由于頻繁動作使鐵芯位移和磁路氣隙增大，而產生很大的電磁噪聲。上述問題不僅增加了維修工作量，有時還影響生產，為此該廠對電路進行了改造，使用RC消火花電路，RC電路選擇的參數是：C為100pF/1000V，R的為1.2kΩ/1W。把RC元件直接接在繼電器的電觸點上，再就是設法減小接觸器的工作電流，采取這些措施后，繼電器的觸點使用壽命大大延長。效果明顯，在滿足了生產要求的同時，還減輕了維修工作量，節約了維修費用。
RC消火花電路在顯示儀表和無紙記錄儀等上也在使用。昌暉儀表制造有限公司生產的帶報警輸出的儀表，在儀表電路板繼電器輸出端均使用了RC消火花電路，對延長繼電器使用壽命和提高儀表抗干擾性能很有幫助。
《關于繼電器觸點火花的處理》-網友“寵盟一生”原創，轉載自網絡
因工作需要，這兩周做了一個兩相三線交流電機正反轉驅動電路，電機需要在一定的角度范圍內正反轉。使用單片機的兩個I/O腳控制正反轉，一個腳控制原點檢測，一個腳控制輸入信號檢測。
最開始，沒有加原點檢測，只是在軟件中進行判斷，此方案導致，單片機每次上電，無法獲取電機的位置。后加上硬件上面的原點判斷，MCU上電，判斷電機是否在原點，沒有在原點，強制回原點，然后檢測輸入信號狀態，做對應的動作。
電機的驅動電路最開始使用的是繼電器直接控制電機正反裝，幾次試驗下來，發現繼電器的觸點吸和和釋放瞬間，會直接導致MCU從新上電。在網上搜索了一下，發現繼電器觸點會在釋放和吸和的瞬間產生火花，對MCU的電源進行干擾。網上的解決方案主要是給繼電器觸點之間加RC吸收電路，R主要為50-200R，1/2W，C為0.01uf-1uf之間，耐壓要大于600V，因?yàn)楫?dāng)時手上沒有這兩個元器件故選擇放棄此電路，改為可控硅驅動。
由于單片機的I/O口有限，正反轉只能提供兩個I/O口，沒有管腳可以增加去做過零檢測，故選擇了帶有過零檢測的光電可控硅MOC3061，由于電機的功率不大，故用moc3061直接驅動電機工作，使用的過程中發現，moc3061會有硬件延時，導致電機的位置漂移。moc3061的驅動電路避免了火花，但是有時無法停止下來，排除軟件的錯誤，發現是硬件上面有缺陷，無法達到要求，故有改回繼電器驅動。
繼電器驅動，自己做了一下幾點：
1、繼電器輸出端的線路上面增加磁環(作用不是很明顯)。
2、繼電器和I/O腳之間使用光耦驅動代替二極管(作用不是很明顯)。
3、找了一個壞的開關電源，本來想拆幾塊壓敏電阻，發現沒有壓敏電阻，最有拆了兩塊高壓陶瓷電容，把高壓陶瓷電容加在繼電器輸出觸點和零線之間，發現干擾消失。
