1、投切壓板分類
我們一般把投切壓板分成兩類：軟壓板和硬壓板。

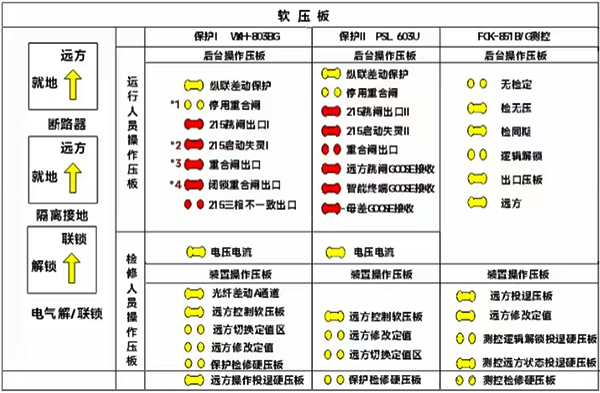

①軟壓板
軟壓板是一種軟件層面的設置，一般存在于保護、測控、后臺等裝置中，沒有物理實體，是通過編程軟件或監控系統軟件來實現邏輯控制的”虛擬壓板“。操作時，可以在保護等裝置的本地人機界面或者通過遠方的監控系統進行遠程操作。操作人員通過輸入指令或者點擊軟件界面上的按鈕來改變軟壓板的狀態，這種操作更加靈活方便、控制精細，不受物理位置的限制，同時有相關記錄，便于追溯、查詢。
當然，軟壓板的功能實現依賴于軟件程序和硬件設備的協同工作，其可靠性取決于軟件和硬件的整體質量，如果軟件出現故障、程序錯誤或者硬件的存儲單元損壞，軟壓板的功能可能會受到影響。
軟壓板主要應用于數字化變電站和智能電網環境中，隨著電網智能化程度的提高，軟壓板的應用越來越廣泛。它可以方便地實現保護功能的在線調整、遠方控制等功能，適應電網靈活運行的要求。
②硬壓板
硬壓板是一種物理的連接片，通常安裝在開關柜的面板上，是實實在在存在的硬件，如下圖片。
操作硬壓板需要運維人員在設備現場手動進行插拔或旋轉等物理操作，實現電氣回路的導通或斷開。這種操作比較直觀，操作人員可以直接看到壓板的位置變化。其狀態相對穩定，不易受到電磁干擾、軟件故障等因素的影響。只要壓板本身的物理連接正常，其功能就能夠可靠地實現。但是，硬壓板的功能一旦確定，修改起來相對麻煩，需要人工到現場進行物理操作。
基于以上特點，硬壓板常用于一些對可靠性要求高、需要物理隔離的關鍵環節。在傳統變電站以及一些對電磁兼容性要求高、環境較為惡劣的場合，硬壓板仍然是主要的控制手段。不過硬壓板也存在一些缺點，如容易受到機械振動、氧化等因素的影響，導致接觸不良等問題，需要做好定期維護。
2、投切壓板顏色規定
首先我們看國標DL/T317-2010《繼電保護設備標準化設計規范》：
4.2.14 壓板及按鈕設置原則:
4.2.14.1 壓板設置遵循“保留必需，適當精簡”的原則。
4.2.14.2 壓板不宜超過5排，每排設置9個壓板，不足一排時，用備用壓板補齊。分區布置出口壓板和功能壓板。壓板在屏(柜)體正面自上而下，從左至右依次排列。
4.2.14.3 保護跳閘出口壓板及與失靈回路相關壓板采用紅色，功能壓板采用黃色，壓板底座及其他壓板采用淺駝色。
4.2.14.4 標簽應設置在壓板下方。
4.2.14.5 轉換開關、按鈕安裝位置應便于巡視、操作，方便檢修。
簡單說就是：保護跳閘等壓板為紅色，功能壓板為黃色，備用壓板為淺駝色。
①?保護跳閘等壓板?
這些壓板直接控制斷路器的跳閘，因?yàn)榧t色是一種非常醒目的顏色，在標準中，紅色通常與危險、停止等含義緊密相連。使用紅色來標識跳閘壓板，能夠直觀地提醒操作人員這個壓板的操作可能會導致設備跳閘停電，從而引起他們高度的警覺，避免誤操作。如保護跳閘、重合閘、保護合閘等。
②功能壓板?
功能壓板主要用于實現各種保護功能，但不直接參與跳閘操作。使用黃色標識可以提醒操作人員謹慎操作，注意功能的變化，可以方便地識別這些壓板的功能。如閉鎖重合閘，低周減載等。
③?備用壓板?
通常為淺駝色。這些壓板用于備用功能，通過淺駝色標識方便識別和管理。
