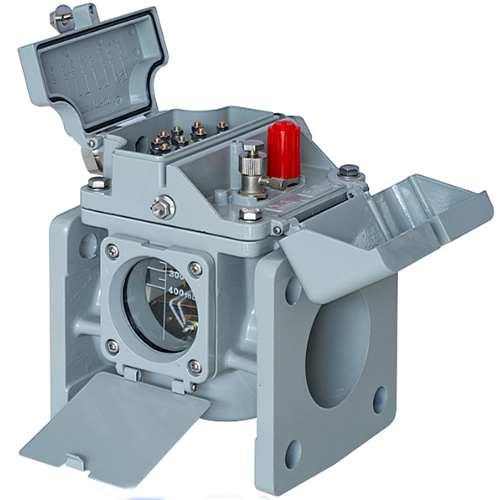

變壓器用氣體繼電器也稱為瓦斯繼電器，它是主變非電量保護中重要的一環。本體瓦斯繼電器安裝在變壓器油枕到本體油箱之間的管道上(1～1.5%的坡度)，將油流、油位的變化反應為二次節點輸出到非電量保護裝置。

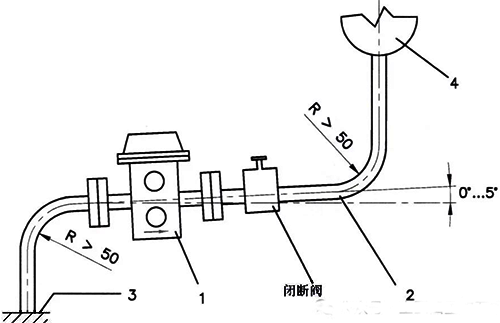

圖1 瓦斯繼電器安裝位置
以雙浮球式瓦斯繼電器為例，其內部有上下兩個浮球。正常運行情況下，瓦斯繼電器內部是充滿油的，浮球浮起，位于浮球側面的干簧節點打開。有以下可能使瓦斯繼電器動作：
1、主變內部輕微故障，產生少量氣體，集聚于瓦斯繼電器的上層，如圖：
圖2 氣體集聚于瓦斯繼電器上層
此時，上層浮球失去浮力下降，依靠磁力帶動旁邊的干簧節點閉合，輸出輕瓦斯告警信號。
2、主變內部發生嚴重短路，油箱內的油快速涌向油枕，油流沖擊瓦斯繼電器內部下層擋板，擋板將下層的浮球壓倒，帶動觸點閉合，輸出重瓦斯跳閘節點。

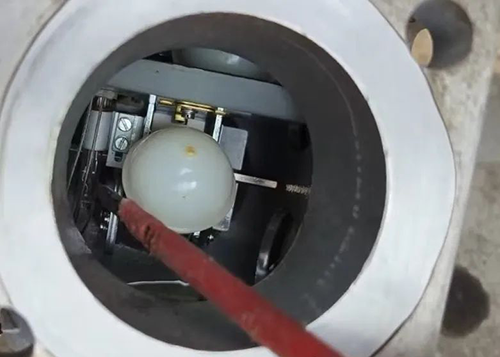

圖3 圖中可見上層浮球的掠影、下層浮球、左側的重瓦斯干簧節點及被浮球擋住的擋板
3、當主變嚴重漏油時，油位下降至使得下層浮球也失去浮力而下降，帶動重瓦斯節點閉合。此種情況必然先伴隨早期的輕瓦斯告警信號。
4、按下瓦斯繼電器上部的測試頂針，當輕按時，頂針壓倒上層浮球，輸出輕瓦斯節點；重按時，頂針接觸并壓倒下層浮球，輸出重瓦斯節點。

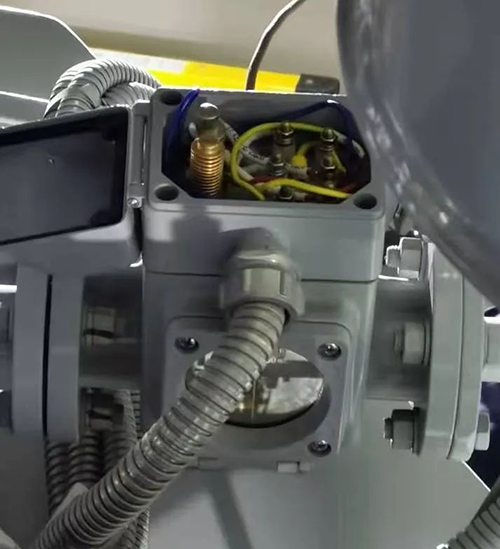

圖4 圖中可見瓦斯繼電器接線盒以及左側的測試頂針
當運行主變出現“本體輕瓦斯告警”信號，應先檢查瓦斯繼電器內部是否確有氣體集聚。如果有氣體集聚，可檢查油枕油位是否正常、有無滲漏油、有無異常聲響等。也可在將本體重瓦斯改為信號后通過取氣盒取得瓦斯繼電器內的氣體，進行分析，從而判斷內部是否出現故障。一種非故障情況下出現氣體集聚的可能是，主變新投或吊罩后重新注油，油中氣體去除不徹底，在運行受熱后不斷析出，從而集聚在瓦斯繼電器上部。如果氣體繼電器內無氣體，則應考慮為二次回路問題導致的誤告警。
重瓦斯跳閘流速可以通過調節阻尼彈簧整定，依據瓦斯繼電器口徑有所不同，常見的值如1-1.2m/s。輕瓦斯報警則是按照瓦斯繼電器內氣體量整定。具體可參照行業標準《JB/T9647-2014變壓器用氣體繼電器》
瓦斯繼電器使用條件
1、允許工作溫度：-30℃～100℃；
2、安裝方式：繼電器管路軸線應與變壓器箱蓋平行，允許通往儲油柜的一端稍高，但其軸線與水
平面的傾斜度不超過4%；
3、工作電壓：交流、直流均為220V、110V；
4、管路通徑：25mm、50mm、80mm。
