常用電纜載流量計算表及校正系數表

電線電纜載流量是指在規定的環境條件下，電線電纜能夠連續承載而不致使其穩定溫度超過規定值的最大電流。它主要取決于電線電纜的材質、截面積、絕緣材料以及敷設環境等因素。昌暉儀表將常用電纜載流量計算表及校正系數表匯總，需要計算電纜載流量和電纜選型的小伙伴參考查詢。

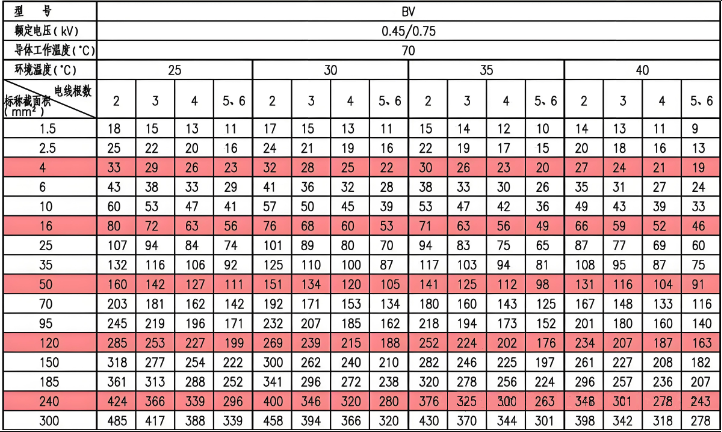

◆敷設在明敷導管內的BV絕緣電線載流量(A)

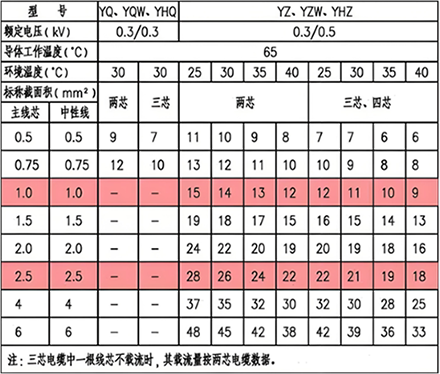

◆YQ、YZ等銅芯通用橡套軟電纜載流量(A)

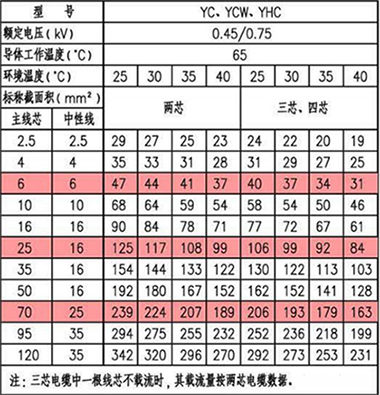

◆YC等銅芯通用橡套軟電纜載流量(A)

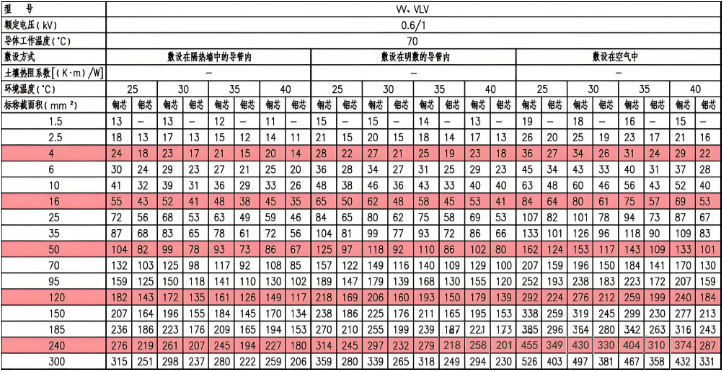

◆W、VLV三芯電力電纜載流量(A)

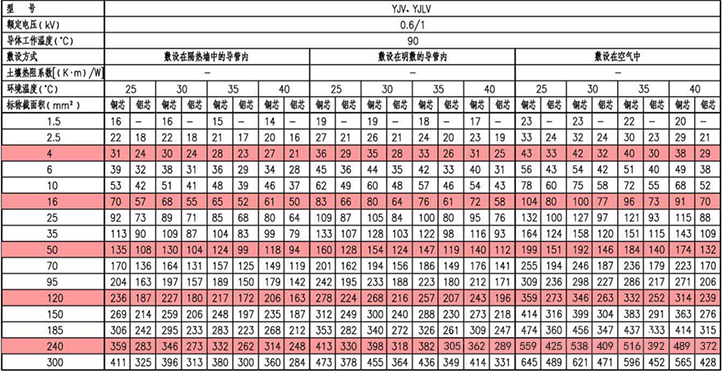

◆YJV、YJLV三芯電力電纜載流量(A)

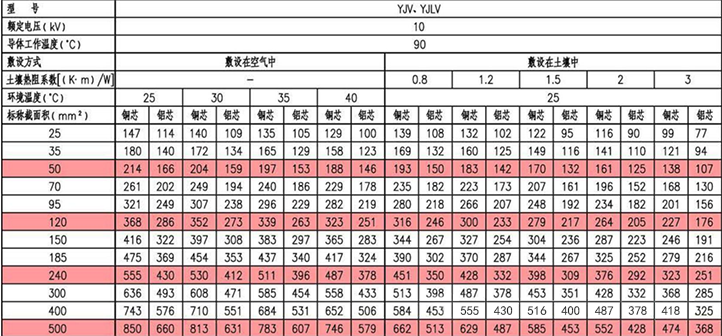

◆10kV YJV、YJLV三芯電力電纜載流量(A)



表中數據根據《電力工程電纜設計標準》GB50217-2018編制。

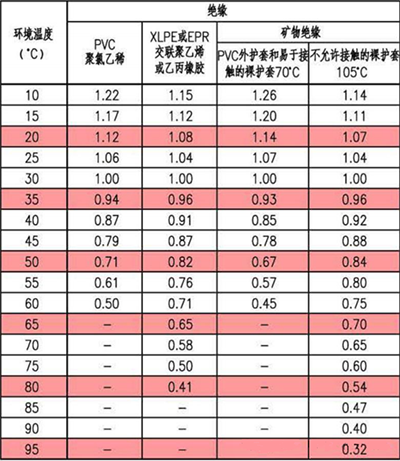

◆環境空氣溫度不同于30℃時的校正系數(用于敷設在空氣中的電纜載流量)

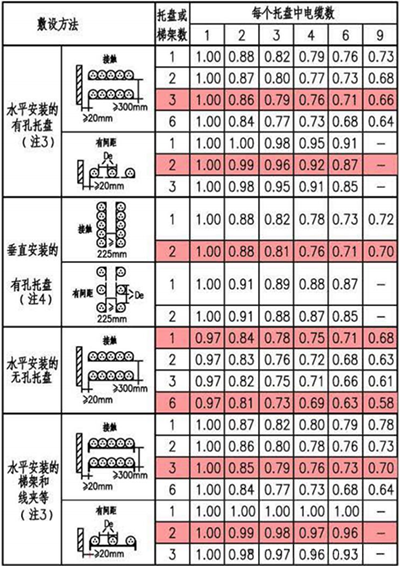

◆敷設在自由空氣中多根多芯線纜束的降低系數



數據摘自《低壓電氣裝置 第5-52部分:電氣設備的選擇和安裝布線系統》GB/T16895.6-2014。
