1、PC級與CB級雙電源切換開關的差異
①PC級與CB級雙電源切換開關配置差異：在《GB/T 14048.11-2016 低壓開關設備和控制設備 第6-1部分：多功能電器 轉換開關電器》規定其短路能力的差異：
GB/T 14048.11-2016原文：
4 分類
轉換開關電器根據下列方式分類:
a)短路能力:
PC級：能夠接通和承載，但不用于分?jǐn)喽搪冯娏鞯腡SE；
注1：如果能滿足PC級的試驗要求，接觸器可用于PC級。
CB級：能夠接通、承載并分?jǐn)喽搪冯娏鞯摹⑴鋫溥^電流脫扣器的TSE；
CC級：能夠接通和承載，但不用于分?jǐn)喽搪冯娏鞯腡SE。該TSE主要由滿足GB14048.4要求的電器構成。
注2：GB14048.4中規定的鏡像觸頭可用以監視CC級TSE的觸頭狀態。
注3：電力系統中安全設施用ATSE的類型正在考慮中

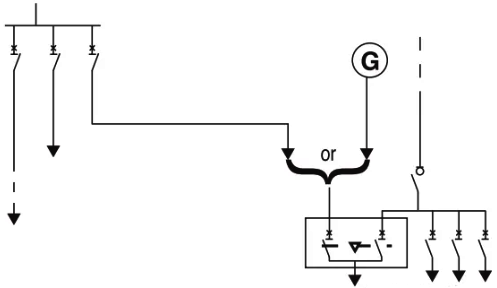

但是以上差異是源于其內部開關的不同，PC級內部可以為負荷開關或接觸器，使用的基本為負荷開關，以施耐德WATSN為例，如下，通過符號就能判斷是負荷開關

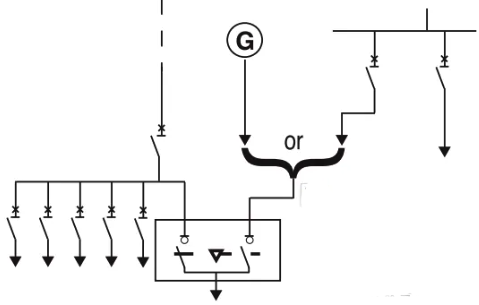

CB級內部為斷路器，且有隔離功能，通過元件符號可以判斷，同樣以施耐德WATSN為例，如下：
所以說其定義的短路能力差異最終落在內部配置的開關的不同。也是因?yàn)殚_關的不同，導致了動作時間的差異，一般PC級動作時間不會慢于CB級。
②PC級與CB級雙電源切換開關選用差異
1)PC級：系統中不要求ATSE切斷短路故障，只要求在正常電源有故障表現(失電或電源有缺相、欠壓、頻率過高或過低等)時動作，并滿足額定接通和分?jǐn)嗄芰r(shí)，應采用PC級，該元件應能承受系統短路電流沖擊的要求。
CB級：系統要求ATSE有短路、過負荷等保護功能。
2)當采用PC級自動轉換開關時，應能耐受回路的預期短路電流且ATSE的額定電流不應小于回路計算電流的125%。
當采用CB級ATSE為消防負荷供電時，所選用的ATSE應具有短路保護和過負荷報警功能，其保護選擇性應與上下級保護元件相配合，注意用于消防負荷工程師在設計時要么選用PC級(優選)，如果出于需要短路保護功能等考慮選CB級則需要不帶過載保護脫扣。
2、雙電源切換開關上部是否要配套其他開關元件
①PC級開關：考慮PC級轉換開關不具備短路及過載保護能力，假設ATSE下端發生短路事故時，在上端保護開關保護動作過程中，如果ATSE不能夠承載短路電流，將造成ATSE燒毀，兩路電源短路甚至供配電設備發生火災！所以必須重點關注PC級ATSE承受短路的能力。
PC級ATSE短路能力的選擇要結合其上端選用的保護元件一起來定，ATSE必須滿足與斷路器線路保護的配合，否則ATSE將出現損壞風險甚至造成線路短路，注意考慮兩點：其一，短路分?jǐn)嗄芰Ρ仨毚笥诒径蔚挠?jì)算短路電流；其二，考慮進線斷路器的時間選擇性，其短時耐受時間應大于斷路器的短路短延時。
所以對于PC級ATSE，一般來說其前面需要加斷路器實現電流大小和保護時間選擇上的配合，是相對的優選方案。熔斷器也有他的優點。總之，最終保護開關的選擇需要結合應用需求、安全性要求以及整體電氣系統的配置。
當然實際應用中，也有前面不加的情況。
②CB級開關：CB級開關如果要加無非是考慮加裝隔離開關，加裝后方便檢修，但會占用空間、增加成本，降低可靠性。一般要求選擇ATSE時選用具有檢修隔離功能的，當ATSE不具備檢修隔離功能時，設計時最好考慮隔離措施。
