超聲波流量計故障實例分析

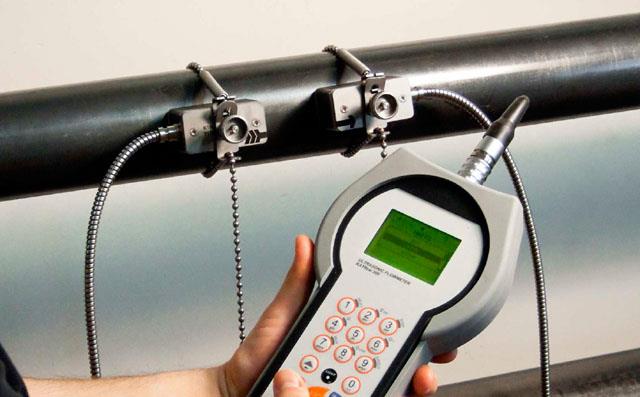

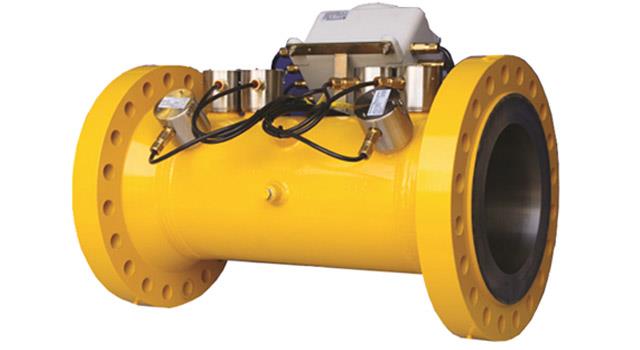

對于外貼換能器超聲波流量計，安裝以后無水壓損失，無潛在漏水，只需定期檢查換能器是否松動，與管道之間的黏合劑是否良好即可；插入式超聲波流量計，要定期清理探頭上沉積的雜質、水垢等有無漏水現象；如果是一體式超聲波流量計，要檢查流量計與管道之間的法蘭連接是否良好，并考慮現場溫度和濕度對其電子部件的影響等等。定期維護可以確保超聲波流量計的長期穩定運行。

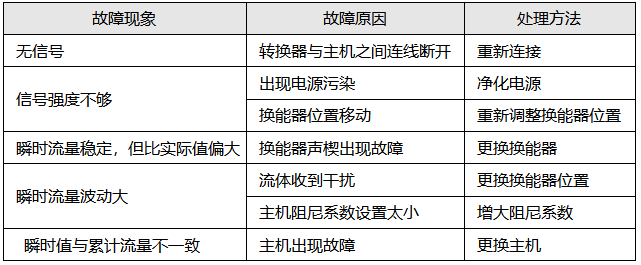

超聲波流量計常見故障與處理

超聲波流量計故障實例分析
1、時差式超聲波流量計故障
某臺時差式超聲波流量計運行期間，時常出現多種問題：指示不準無指示指示流量過大或過小；指示流量為負值；流量指示波動大聲波接收信號弱。
故障分析：
①在測量點選擇方面的問題。有些測量點選擇在壓力不足的垂直管段或水平管段介質未充滿狀態，這樣會使得信號丟失或變弱，造成流量指示不準、無指示等故障；有些測量點選擇在有泵、調節閥或套管彎曲段處，上下游直管段的長度沒有達到要求，導致介質的流動狀態不穩定，將會造成儀表流量指示不準和示值波動大等故障如果測量點選擇在管道內部有腐蝕或銹斑的管道，將使測量信號失真測不出來流量。
②探頭安裝方面的問題。在探頭與管道的接觸面上，由于管道外表上的銹斑和油漆，影響信號的接收，或者探頭與接觸面耦合劑涂不均勻，有氣泡存在不能充分接觸，將會造成儀表無指示等故障多在水平管段上，發射器的安裝高于管道側面的正側線，這樣容易受管道底部沉淀物和管道上部氣泡影響，引起信號的失真，造成指示值不準等故障。
③發射器電纜連接方面的問題。如果發射器有上游發射器和下游發射器時，應由兩根電纜相連，如果安裝顛倒了：測量的將是相反的流量，造成流量指示值為負。
④回路線路連接問題。線路接頭松動或虛假連接造成回路中斷。
⑤數據設置方面的問題。有時由于管道的一些技術參數提供不準確，這樣將會造成流量指示不準，或過大過小等故障。
⑥發射器安裝方法的選擇方面問題。因該超聲波流量計可測的管徑范圍在5-25m，因此選擇合適的發射器安裝方法至關重要，否則導致信號減弱或無法接收。

2、流速顯示不正常，數據劇烈變化時流量ì
故障分析：傳感器安裝在管道振動大的地方或改變流態裝置(如調節閥、泵、縮流孔的下流)。
故障處理：將傳感器裝在遠離振動源的地方或移至改變流態裝置的上游。

3、超聲波流量計讀數不準確
故障分析：①傳感器裝在水平管道的頂部和底部的沉淀物干擾超聲波信號；②傳感器裝在水流向下的管道上，管內未布滿流體。
故障處理：①將傳感器裝在管道兩側；②將傳感器裝在布滿流體的管段上。

故障分析：①使流態強烈波動的裝置如：文氏管、孔板、渦街、渦輪或部分封閉的閥門，正好在傳感器發射和接收的范圍內，使讀數不正確；②流量計輸入管徑與管道內徑不匹配。
故障處理：①將傳感器裝在遠離上述裝置的地方，傳感器上游距上述裝置30D，下游距上述裝置10D或移至上述裝置的上游；②修改管徑，使之匹配。
