基于階躍響應法的PID最佳整定步驟
1、將PID調節器設定為手動模式，穩定測量值。

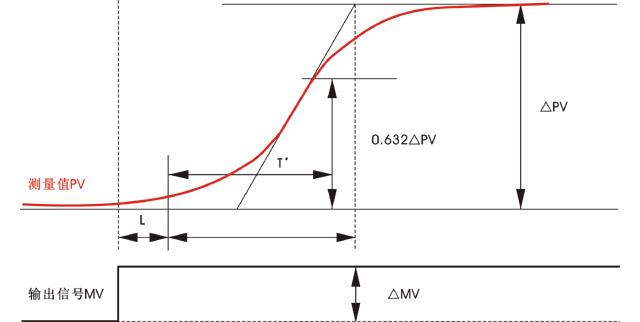

2、測量值穩定后，在手動模式下階段性地增大（或減小）輸出信號，如下圖所示記錄流程響應數據，直到測量值穩定。
如上圖所示，在流程響應數據中畫上切線，求得過程增益Kp=△PV/△MV、死區時間L、延遲時間（時間常數）T。把△PV設定為100%，延遲時間Tˊ（=T）為響應達到63.2%的時間。
3、基于響應數據，通過下表求出PID參數后，利用PID調節器參數自整定確認控制結果。
Ziegler Nichols的最佳PID參數
|
控制動作 |
比例帶 |
積分時間 |
微分時間 |
|
PI |
110×Kp×L/T |
3.3×L |
— |
|
PID |
83×Kp×L/T |
2.0×L |
0.5 x L |
基于臨界比例度法的PID最佳整定步驟
在實際過程中無法得到階段性響應數據時，采用此方法。
1、先將P、I設定為最大，D設定為最小，然后選擇自動模式。
2、將P（增加調節增益）逐漸調小，到測量值開始振蕩之前停止。
3、將I從最大逐漸減小，到測量值開始振蕩之前停止。
4、將D從最小逐漸增大，到測量值開始振蕩之前停止。
5、再次微調P，到測量值開始振蕩之前停止。
[補充說明]
1、在串級控制回路中，先對副調節器的PID參數進行最佳整定后，再對主調節器進行最佳整定。
2、多個控制回路間相互干擾時，一方面進行最佳PID參數整定，另一方面需要降低調節靈敏度。
3、響應較快的流量控制、壓力控制、液位控制通常使用PI控制，響應慢的溫度控制及分析儀控制則使用PID控制。
