流量的加法運算器如何設置系數示例
以下是將兩個流量系統的流量計信號相加，計算總流量的示例。
從輸入信號和輸出信號的各量程中決定運算系數k1和k2。與輸入信號和輸出信號的量程相當?shù)募訖?quán)系數為運算系數。運算的根本是將信號換算為0-1的數據，這稱為標準化。
<驗算> 對Q1為50m3/H、Q2為150m3/H時，Q將變?yōu)?00m3/H進行確認。
Q1的標準化數據: 50÷100=0.5
Q2的標準化數據: 150÷200=0.75
Q的標準化數據: k1×Q1的標準化數據+k2×Q2的標準化數據=0.333×0.5+0.667×0.75=0.167+0.5=0.667
加法所得Q的流量將變?yōu)?.667×300=200m3/H。

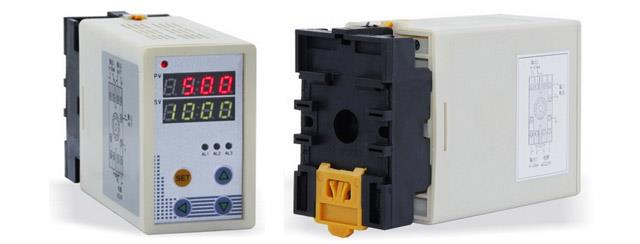

數學運算器實物照片
流量的比值運算器如何設置系數示例
流量的比值運算是將流量Q1和Q2按照一定比值進行混合控制的示例。因?yàn)镼1和Q2的量程不同，因此當信號比值為1時，實際的流量比值將變?yōu)?，所以，為了方便操作人員的操作，當比值設定器的實際比值為0-4時，將比值設定器的刻度定為0-8。
<驗算> 當Q1為50m3/H時，如果將比值設定器的刻度設置為2(實際信號比為1)，確認FIC的設定值SV將變?yōu)?00m3/H。
在Q1的標準化數據: 50÷100=0.5、比值設定器的設定刻度為2(實際信號比值為1)的條件下：
FIC的設定值=Q1的標準化數據×比值設定器的實際信號比=0.5×1=0.5
Q2的流量將變?yōu)?.5×200=100m3/H。
差壓式流量的溫度壓力補償運算示例

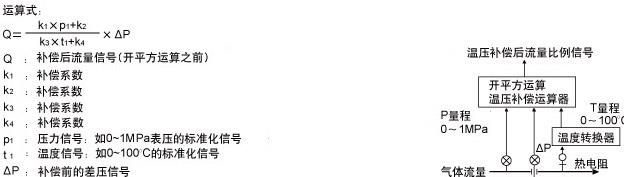

這里介紹用差壓方式測量氣體流量，進行溫度以及壓力補償?shù)睦印囟葔毫ρa(bǔ)償運算是在開平方運算之前進行，然后進行開平方運算。補償用信號為了與絕對溫度、絕對壓力相對應，在運算式中加入了偏差值。

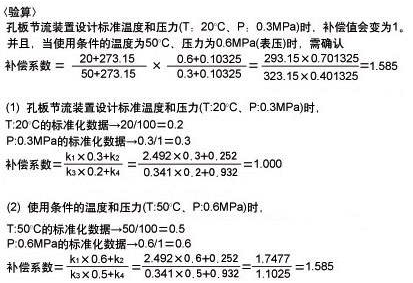

孔板節流裝置的設計標準溫度為20℃、設計標準壓力為0.3MPa(表壓)時，大氣壓為0.101325MPa，補償系數按照以下方式計算。
k1: (壓力量程的最大值-壓力量程的最小值)/(設計標準壓力+大氣壓)=(1-0)/(0.3+0.101325)=1/0.401325=2.492
k2: (壓力量程的最小值+大氣壓)/(設計標準壓力+大氣壓)=(0+0.101325)/(0.3+0.101325)=0.101325/0.401325=0.2525
k3: 溫度量程的最大值-溫度量程的最小值)/(設計標準溫度+273.15)=(100-0)/(20+273.15)=100/293.15=0.341
k4: (溫度量程的最小值+273.15)/(設計標準溫度+273.15)=(0+273.15)/(20+273.15)=273.15/293.15=0.932
