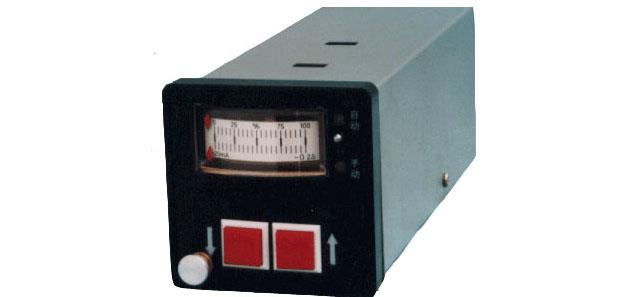

DFQ-2101G操作器
再認真閱讀操作器說明書，檢查接線，發現該操作器20號端子與2號端子未短接。仔細一想，以往用的電動Ⅲ型儀表，除隔離配電器外，其他單元的輸出回路，其負端已在表內與電位最低點信號公共線接好，用戶不必再接此線。而現在是操作器與人工智能調節器的模擬量輸出相連，經閱讀隨機手冊知，其輸出負線是浮空的。故障原因是否就在這呢？到現場把操作器20號端子和2號端子短接后，原來波動的輸出指示指針馬上穩定下來。對所有改進型加接了這根短接線后，上述故障再未出現過。看來上述故障是由于調節器輸出信號負線浮空，干擾信號通過線間電容串入信號線，干擾信號經操作器輸入電阻和印制板與外殼的分布電容形成回路，因而產生了較大的共模干擾，且干擾又是隨機產生的，致使操作器失靈：而輸出線接公共線后，干擾電壓的影響比浮空時小多了，再回過頭翻閱一下電動Ⅲ型儀表講義，明明白白寫著：“至少它可以提醒我們?cè)?.....不要忘了把信號線負線和24V電源負端連起來。”處理故障時把問題想復雜了，而忽視了這么簡單的細節，致使走了一段彎路。
隨著技術進步，操作器性能和可靠性已遠遠高于DFQ-2101型手操器，我們建議使用智能操作器代替DDZ-Ⅲ技術條件下的DFQ-2101型操作器。
