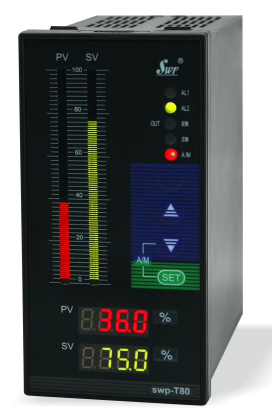

雙回路光柱顯示控制儀以數字和雙光柱顯示2路信號測量值，可帶報警、變送輸出、饋電和通訊。雙回路光柱顯示控制儀用微處理器進行控制運算，集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示)，使測量值的顯示更為清晰直觀。

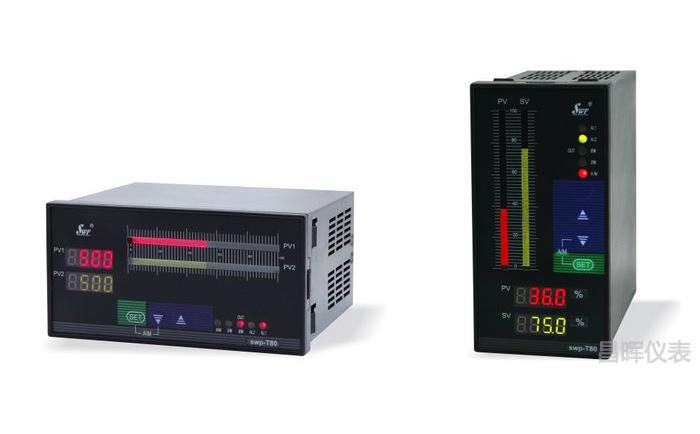

昌暉雙回路光柱顯示控制儀有160×80mm(橫式)和80×160mm(豎式)兩種外形，其主要特點、技術參數和接線均與SWP雙回路顯示控制儀完全相同，在此不再累述。
常見雙光柱儀表型號
SWP-ST823-011-23/23-HL/HL-2P
SWP-ST823-811-23/23-HL/HL-2P
SWP-ST823-022-23/23-HL/HL-2P
SWP-ST821-000-23/23-NN/NN-2P
SWP-ST821-800-23/23-NN/NN-2P
SWP-ST821-022-23/23-NN/NN-2P
SWP-T823-011-23/23-HL/HL-2P
SWP-T823-011-23/23-HL/HL-2P
SWP-T823-022-23/23-HL/HL-2P
SWP-T821-000-23/23-NN/NN-2P
SWP-T821-800-23/23-NN/NN-2P
SWP-T821-022-23/23-NN/NN-2P
SWP-T821接線圖/SWP-T823接線圖
說明：SWP系列雙回路光柱顯示控制儀有兩種外形尺寸，橫式儀表和豎式儀表接線圖完全相同
雙回路光柱顯示控制儀與二線制變送器如何接線？
雙回路光柱顯示控制儀可以同時顯示兩臺二線制變送器的測量值，如果儀表帶有兩路DC24V饋電，用戶接線時不需要外加配電器或DC24V電源。二線制變送器測量回路應該這樣接線：電源DC24V+連接變送器輸出+，變送器輸出-連接顯示儀表輸入+，電源DC24V-連接顯示儀表輸入-。用戶按照這個思路結合雙回路光柱顯示控制儀接線圖連線即可。
雙回路光柱顯示控制儀沒接傳感器時怎么顯示負值？
儀表輸入信號4-20mA時，如果傳感器信號沒接入儀表，儀表上電后會自動顯示“負的量程四分之一”，這并不是儀表出現故障，接上傳感器后儀表顯示就恢復正常。
雙回路光柱顯示控制儀
SWP-①②-③④⑤-⑥/⑦-⑧⑨/⑩?-?-?
①外形特征
[T8]：80×160mm/豎式
②控制作用
[21]：測量顯示/無報警
[23]：三位控制/雙路顯示+每一路兩個報警
③通訊方式
[0]：無通訊
[2]：RS232
[3]：打印口
[4]：RS422
[8]：RS485
[9]：特殊規格/按用戶要求定制
④第一路輸出
[0]：無輸出
[1]：繼電器報警輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格變送輸出/按用戶要求定制
⑤第二路輸出
[0]：無輸出
[1]：繼電器報警輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格變送輸出/按用戶要求定制
⑥第一路輸入信號類型
[23]：詳見“儀表輸入類型表”/18種輸入型號類型可自由切換
⑦第二路輸入信號類型
[××]：詳見“儀表輸入類型表”/18種輸入型號類型可自由切換
⑧第一路第一報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
⑨第一路第二報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
⑩第二路第一報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
?第二路第二報警輸出
[N]：無報警
[H]：上限報警
[L]：下限報警
?饋電輸出
[省略]：無饋電
[2P]：兩路DC24V饋電輸出/給兩臺兩線制變送器供電
?儀表電源
[省略]:AC220V供電/標準配置
[T]：AC85-260V開關電源供電
[W]：DC24V開關電源供電

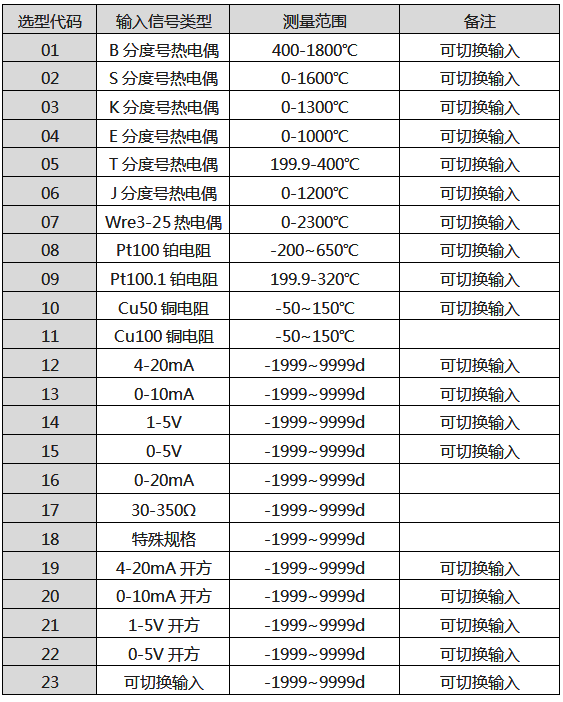

輸入類型表
