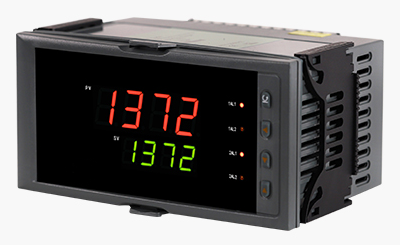

YR-GFD雙回路顯示控制儀同時兩路信號，并可在兩路信號之間進行加、減、乘、除數學運算，實現兩路溫度、壓力、液位、速度、位移、力等物理量的測量顯示。雙回路顯示控制儀每路信號可帶2路報警控制、1路模擬變送器輸出和1路DC24V饋電輸出，可帶RS232、RS485通訊或RS23C打印接口，六種外形尺寸可供用戶選擇。
儀表特點
1、昌暉儀表制造有限公司采用進口元器件、SMT貼裝工藝全自動貼片機生產，雙回路顯示控制儀具有抗強干擾能力和高可靠性
2、0.2%精度，采樣周期最短0.25s，雙回路顯示控制儀的測量精度、可靠性、穩定性和使用壽命高于多數國內同行生產的數顯表
3、高可靠性、極低溫度漂移。雙回路顯示控制儀整機溫漂≤50PPM/℃，年返修率≤2‰，質保期2年
4、雙回路顯示控制儀輸入、輸出、電源均加防護處理，區別于同行儀表，達到進口儀表水平
5、無跳線設計，雙回路顯示控制儀36種輸入信號可切換，6種(4-20mA、0-10mA、1-5V、0-5V、0-20mA和0-10V)變送輸出
6、雙回路顯示控制儀為面板輕觸式按鍵數字設定；參數設定值密碼鎖定；設定值斷電永久保存
7、儀表為亞克力面板，硅膠輕觸按鍵；拔插結構，儀表拔插儀表機芯時不用拆除儀表接線，方便現場維護
8、雙回路顯示控制儀兩路信號之間可以進行數學運算(加、減、乘、除)，擴展了儀表應用領域

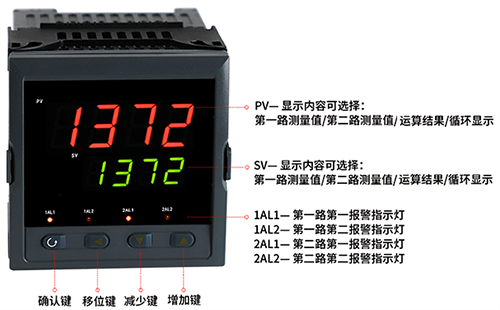

9、雙回路顯示控制儀為雙屏LED數碼顯示(可設置窗口顯示內容)；輸入斷線顯示可選：顯示0/量程上限/歷史峰值/保持斷線前顯示值
10、恢復出廠設置功能
11、雙回路顯示控制儀有160×80mm、80×160mm、96×96mm、96×48mm、48×96mm和72×72mm六種外形可供選擇
YR-GFD系列雙回路顯示控制儀選型表
YR-GF①②-③④⑤-⑥/⑦-⑧⑨/⑩?-?-?-?
①儀表外形尺寸/開孔尺寸
[D4]：96×48×110mm/開孔92×45mm
[DS4]：48×96×110mm/開孔45×92mm
[D7]：72×72×110mm/開孔尺寸68×68mm
[D9]：96×96×110mm/開孔尺寸92×92mm
[D8]：160×80×110mm/開孔152×76mm
[DS8]：80×160×110mm/開孔76×152mm

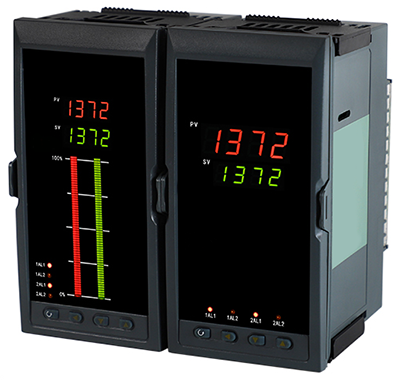

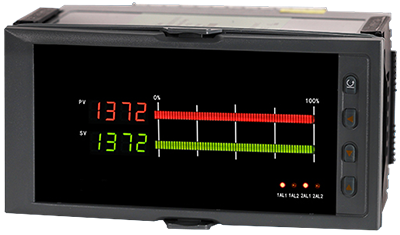

[T8]：光柱/160×80×110mm/開孔152×76mm
[TS8]：光柱/80×160×110mm/開孔76×152mm
②控制作用
[21]：兩路顯示/無報警輸出
[23]：兩路顯示＋每路輸入信號各帶兩路報警
③通信方式
[0]：無通信
[2]：RS232通信
[3]：RS232C打印接口/內部參數增加時間設置
[4]：RS422通信
[8]：RS485通信
④第一路輸入對應的輸出
[0]：無輸出，單純顯示
[1]：繼電器輸出/控制作用代碼為“21”的儀表不能選擇此項
[2]：4-20mA(RL≤600Ω)變送輸出
[3]：0-10mA(RL≤1.2KΩ)變送輸出
[4]：1-5V(RL≥250kΩ)變送輸出
[5]：0-5V(RL≥250kΩ)變送輸出
[6]：0-20mA(RL≤600Ω)變送輸出
[7]：0-10V(RL≥4kΩ)變送輸出
⑤第二路輸入對應的輸出
[0]：無輸出，單純顯示
[1]：繼電器輸出/控制作用代碼為“21”的儀表不能選擇此項
[2]：4-20mA(RL≤600Ω)變送輸出
[3]：0-10mA(RL≤1.2kΩ)變送輸出
[4]：1-5V(RL≥250kΩ)變送輸出
[5]：0-5V(RL≥250kΩ)變送輸出
[6]：0-20mA(RL≤600Ω)變送輸出
[7]：0-10V(RL≥4kΩ)變送輸出
⑥儀表第一路輸入類型

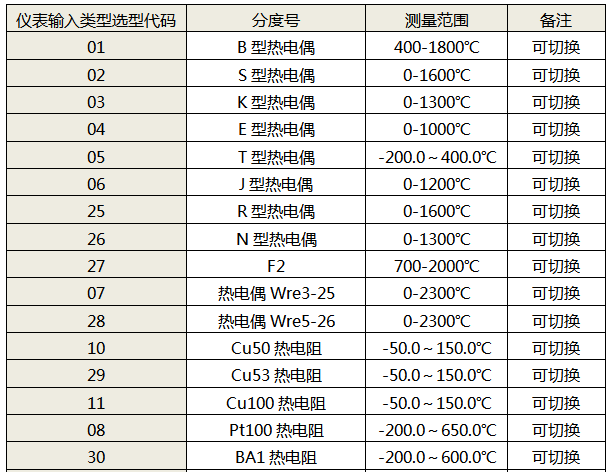

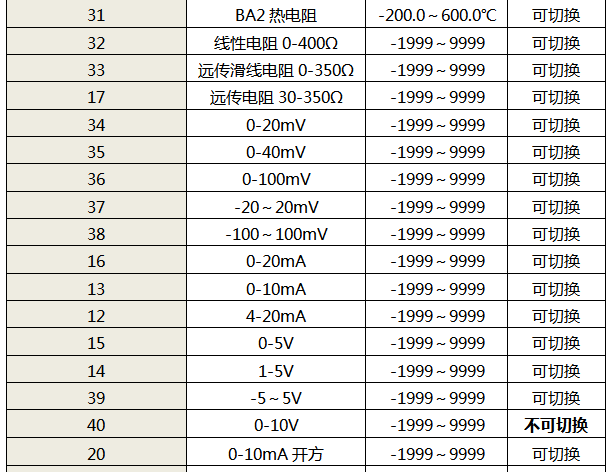

[**]：若未指定輸入時出廠預設代碼為“23”(詳見儀表輸入類型表)
⑦儀表第二路輸入類型
[**]：若未指定輸入時出廠預設代碼為“23”(詳見儀表輸入類型表)
⑧第一報警(設置參數1AM1可使報警1跟隨兩路輸入的任一路或運算結果輸出)
[N]：無報警(控制作用代碼為“21”的儀表選擇此項)
[H]：上限報警
[L]：下限報警
⑨第二報警(設置參數1AM2可使報警2跟隨兩路輸入的任一路或運算結果輸出)
[N]：無報警(控制作用代碼為“21”的儀表選擇此項)
[H]：上限報警
[L]：下限報警
⑩第三報警(設置參數2AM1可使報警3跟隨兩路輸入的任一路或運算結果輸出)
[N]：無報警(控制作用代碼為“21”的儀表選擇此項)
[H]：上限報警
[L]：下限報警
?第四報警(設置參數2AM2報警跟隨兩路輸入的任一路或運算結果輸出)
[N]：無報警(控制作用代碼為“21”的儀表選擇此項)
[H]：上限報警
[L]：下限報警
?饋電輸出選項說明
[N]：無饋電輸出
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[2P(12/24)]：第1路DC12V輸出/第二路DC24V輸出
?儀表供電方式
[W]：DC24V供電
[T]：交流/直流 100-240V供電(交流50Hz/60Hz)
?附加數學運算功能選項
[省略]： 通道之間不能進行數學運算
[Q]：通道間帶加減乘除運算功能/請參閱《YR-GF雙回路顯示控制儀的通道間運算功能》文章
備注：
1、全切換是指用戶可根據需求任意設置輸入分度號表格中的信號類型
2、請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
3、外形尺寸為72×72mm的儀表不帶RS232C打印接口
4、外形尺寸為96×48mm和48×96mm的儀表，接線端子25-36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它外形尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A
5、輸入信號類型0-75mV針對第二路輸入可選，輸入信號類型0-600V針對第一路輸入可選
6、選型時必須完整，沒有選到的功能項不能省略，必須用“N”補上
雙回路顯示控制儀接線圖
雙回路顯示控制儀有兩種不同接線方式，160×80mm、80×160mm、96×96mm、96×48mm、48×96mm外形儀表接線圖相同，72×72mm儀表接線圖與其他外形不同。

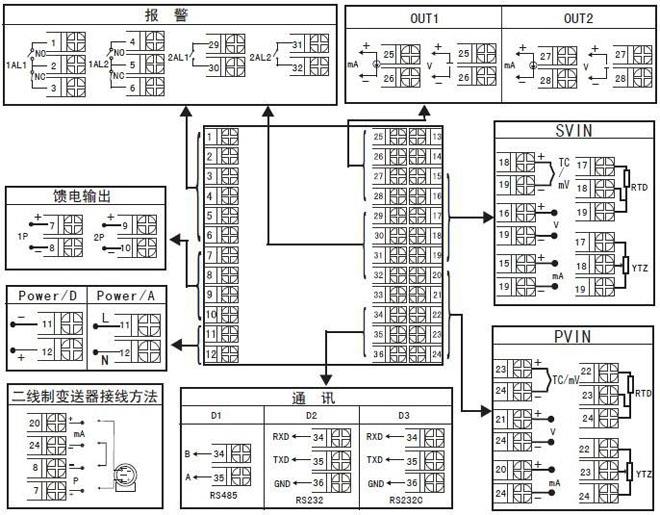

1、160×80、80×160、96×96、96×48、48×96mm外形雙回路顯示控制儀接線圖

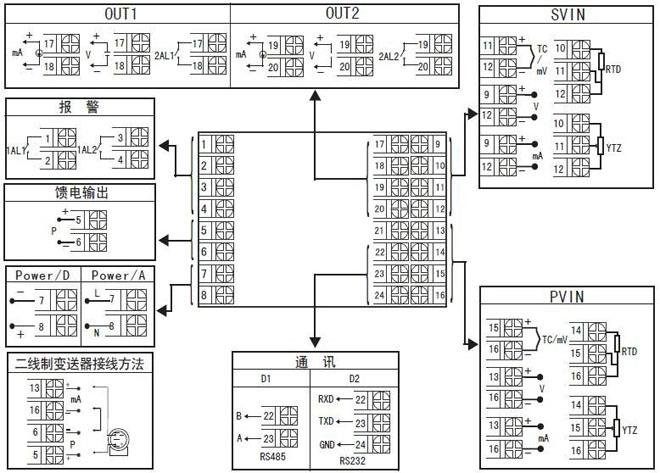

2、72×72mm外形雙回路顯示控制儀接線圖
注：帶兩路饋電輸出時,電流信號輸入端的兩個地必須短接(19、24腳短接)
注：72×72mm外形雙回路顯示控制儀的電壓、電流輸入必須通過短路環切換
J1、J2為第一路輸入信號切換位置
J3、J4為第二路輸入信號切換位置
72×72mm外形顯示控制儀主板示意圖
常用儀表型號
1、雙回路顯示儀
YR-GFD821-022-12/12-NNNN-2P-T
YR-GFDS821-000-03/03-NNNN-N-T
2、雙回路控制儀
YR-GFD823-011-12/12-HLHL-2P-T
YR-GFDS823-022-12/12-HLHL-N-T
3、帶數學運算雙回路控制儀
YR-GFD821-000-12/12-NNNN-2P-T-Q
YR-GFD823-022-12/12-HLHL-N-T-Q
注：通過修改雙回路顯示控制儀二級參數，可以設置PV和SV窗口顯示模式(顯示第1路測量值、顯示第2路測量值、顯示兩路的數學模型和循環顯示第1、2路測量值和兩路數學運算結果)
雙回路顯示控制儀數學運算應用舉例
某污水處理廠需要檢測進水粗格刪柵前液位、柵后液位和粗格柵前后液位差，粗格柵前后液位差超過D(D=B-C)值時儀表報警，進水粗格刪柵前液位(實際測量值為B，量程為0-A米)和進水粗格刪柵后液位(實際測量值為C，量程為0-A米)均采用兩線制超聲波液位計，4-20mA輸出。
儀表選型：根據使用單位提供的數據，儀表選型為YR-GFD823-011-12/12-HLHL-N-T-Q，PV輸入信號為進水粗格刪柵前實時液位B，SV輸入信號為進水粗格刪柵后實時液位C，通道間進行減法運算
