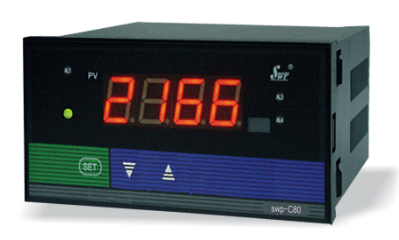

昌暉0.5%精度SWP-C80顯示控制儀
常用顯示控制儀型號
YR-GFC801-00-23-NN-P-T
YR-GFC901-00-23-NN-P-T
YR-GFCS801-00-23-NN-P-T
YR-GFC401-00-23-NN-P-T
YR-GFCS401-00-23-NN-P-T
YR-GFC701-00-23-NN-P-T
YR-GFC101-00-23-NN-P-T
YR-GFC801-02-23-NN-P-T
YR-GFCS801-02-23-NN-P-T
YR-GFC901-02-23-NN-P-T
YR-GFC701-00-23-NN-P-T
YR-GFC401-00-23-NN-P-T
YR-GFCS401-02-23-NN-P-T
YR-GFC903-01-23-HL-P-T
YR-GFC903-02-23-HL-P-T
YR-GFC803-01-23-HL-N-T
YR-GFC803-02-12-HL-P-T
YR-GFCS803-01-23-HL-P-T
YR-GFCS803-02-23-HL-P-T
YR-GFC703-01-23-HL-P-T
YR-GFC703-02-23-HL-P-T
YR-GFC403-01-23-HL-P-T
YR-GFCS403-01-23-HL-P-T
YR-GFC403-02-23-HL-P-T
YR-GFCS403-02-23-HL-P-T
YR-GFC103-01-23-HL-P-T
YR-GFC103-02-23-HL-P-T
YR-GFC顯示控制儀特點
昌暉儀表推出的SWP-LED系列智能顯示控制儀表在國內以質量好高性價比獲得廣泛認同和市場份額，在對國內外同行普遍存在的不足進行完善和技術創新基礎上，YR-GNC系列顯示控制儀外觀、結構、精度、儀表功能、低溫漂、高穩定性和抗強干擾性能方面取得突破，文章《數字顯示儀表YR-GF系列介紹》有詳細介紹。
1、YR-GFC系列精度為0.3%FS，是YR-GNC系列0.2%精度顯示控制儀精簡版本
2、可切換輸入信號可達33種類型(YR-GNC系列為39種)，用戶可以自由設置量程和小數點位置
3、雙屏LED顯示(PV顯示測量值;SV可設置為顯示輸入分度號、顯示報警值、顯示時間、顯示℃或不顯示)
4、熱電偶信號輸入時，溫度顯示分辨率為0.1℃
5、YR-GFC系列顯示控制儀為亞克力面膜，硅膠輕觸按鍵，歐洲高檔進口儀表外觀

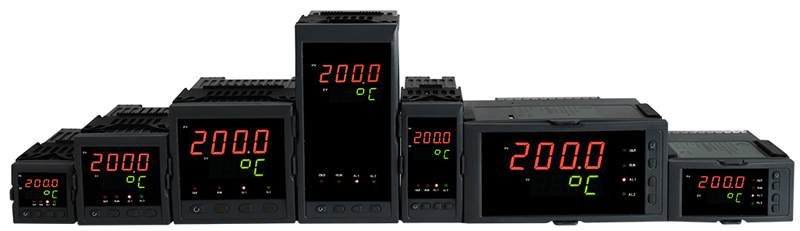

6、可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七種外形尺寸，儀表深度為110mm
7、顯示控制儀接線端子160×80、80×160、96×96、96×48、48×96mm外形相同，72×72和48×48mm不同，減少顯示控制儀接線不同帶給使用者的不便
8、顯示控制儀為高可靠性拔插結構，表芯和表殼可分離，用戶可不用拆線直接更換或檢修顯示控制儀
9、YR-GFC系列顯示控制儀采用抗強干擾電路設計、進口元件和貼片焊接工藝生產
10、報警輸出ON/OFF帶回差
11、全數字化微處理器調校，極低溫度漂移，可保證顯示控制儀多年穩定性和精度不變
12、設定參數斷電保留及參數密碼鎖定
13、YR-GFC系列顯示控制儀輸出擴展性：
模式1：測量值顯示+2限報警+1路變送輸出+1路饋電輸出
模式2：測量值顯示+2限報警+1路通訊輸出+1路饋電輸出
如果您用到“斷線報警”、“RS232通信”、“四限報警”或同時變送輸出+RS485通訊功能，請選擇YR-GNC顯示控制

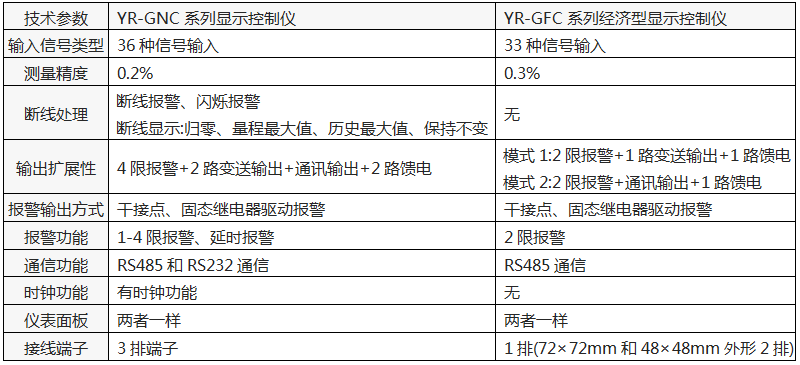

YR-GFC和YRGNC的異同之處
昌暉經濟型顯示控制儀選型表
YR-GFC①②-③④-⑤-⑥⑦-⑧-⑨
①顯示控制儀表外形尺寸

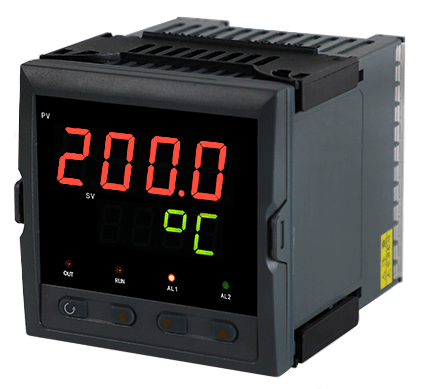

[9]：96×96mm(開孔尺寸：92×92mm)
[8]：160×80mm(開孔尺寸：152×76mm)
[S8]：80×160mm(開孔尺寸：76×152mm)
[7]：72×72mm(開孔尺寸：68×68mm)
[4]：96×48mm(開孔尺寸：92×45mm)
[S4]：48×96mm(開孔尺寸：45×92mm)
[1]：48×48mm(開孔尺寸：45×45mm)
②控制作用
[01]：單純顯示
[03]：顯示+2個報警(可設置為上限、下限/上上限、上限/下限、下下限)
③通訊方式
[0]：無通訊(標準出廠配置)
[8]：RS485(modbus，僅在輸出選型代碼為“0”或“1”時可提供)
④顯示控制儀輸出
[0]：無輸出(控制作用代碼為“03”的儀表不能選擇此項)
[1]：繼電器報警輸出(控制作用代碼為“01”的儀表不能選擇此項)
[2]：4-20mA(RL≤600Ω) [注1]
[3]：0-10mA(RL≤1.2kΩ) [注1]
[4]：1-5V(RL≥250kΩ)[注1]
[5]：0-5V(RL≥250kΩ)[注1]
[6]：0-20mA(RL≤600Ω)[注1]
[7]：0-10V(RL≥4KΩ)[注1]
⑤輸入信號類型
[××]：詳見"儀表輸入類型表”33種輸入信號類型可切換
⑥報警1
[N]：無報警(控制作用代碼為“01”的必選項)
[H]：上限報警(控制作用代碼為“01”的儀表不能選擇此項)
[L]：下限報警(控制作用代碼為“01”的儀表不能選擇此項)
⑦報警2
[N]：無報警(控制作用代碼為“01”的必選項
[H]：上限報警(控制作用代碼為“01”的儀表不能選擇此項)
[L]：下限報警(控制作用代碼為“01”的儀表不能選擇此項)
⑧饋電輸出
[N]：無饋電
[P]：1路DC24V饋電輸出，輸出電流≤30mA(負載電阻≥750Ω)
⑨儀表電源
[T]：交流/直流100-240V供電(標準出廠配置)
[W]：DC24V供電
備注
注1：YR-GFC經濟型顯示控制儀不提供“通訊+變送輸出”功能，如果需要通訊等增強功能需要選擇YR-GNC系列顯示控制儀。切記！
注2：經濟型顯示控制儀信號類型切換時請仔細閱讀說明書。為了您的操作方便，請在訂貨時務必注明輸入信號類型。
注3：在寫型號時要完整，沒有選到的功能項不能省略，用“N”補上。
注4：外形為96×48和48×96mm型的經濟型顯示控制儀，接線端子25、36間如有帶報警功能,繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，外形為48×48mm儀表繼電器容量一樣，其它外形儀表的繼電器觸點容量為AC220V/2A、DC24V/2A。
注5：YR-GFC系列經濟型顯示控制儀不帶輸入信號斷線處理功能，如果將YR-GFC系列經濟型顯示控制儀用于超溫聯鎖，溫度傳感器斷線時儀表顯示最大值，將觸發超高溫聯鎖動作，這樣用途時需要選用YR-GNC顯示控制儀。

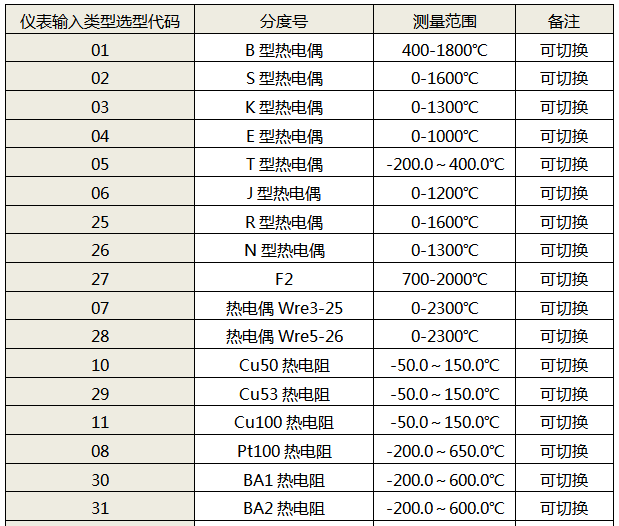

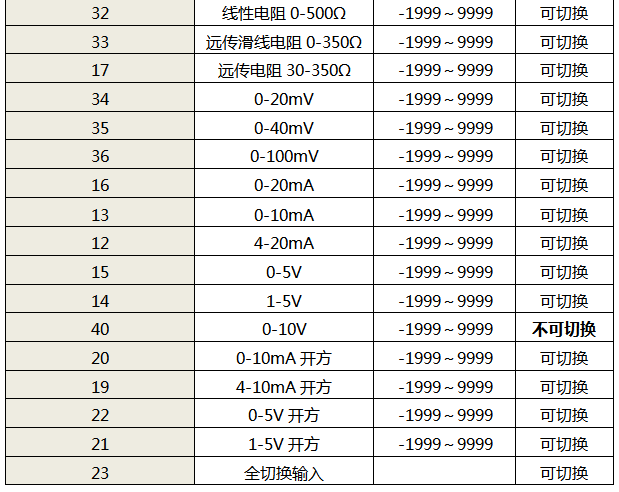

顯示控制儀表輸入類型選型代碼
YR-GFC系列顯示控制儀接線圖

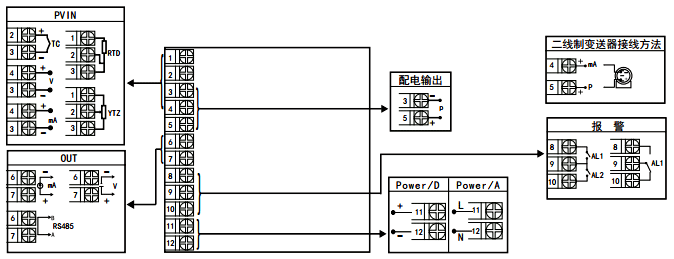

1、160×80、80×160、96×96、96×48、48×96mm外形顯示控制儀接線圖

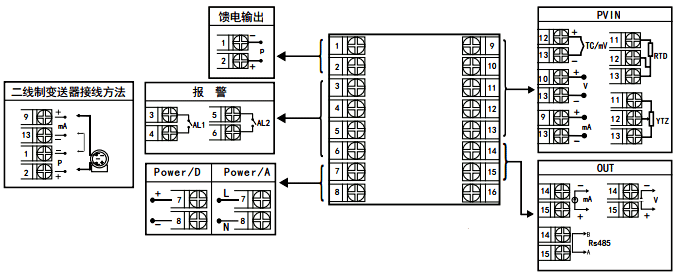

2、72×72mm外形(YR-GFC701或YR-GFC703)顯示控制儀接線圖

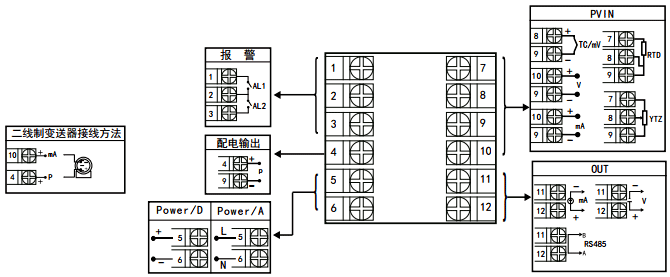

3、48×48mm外形(YR-GFC101或YR-GFC103)顯示控制儀接線圖
特別說明：選型時請根據接線圖來選擇功能，由于尺寸小的儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
YR-GFC系列經濟顯示控制儀屬于顯示儀表中常使用的一種，顯示控制儀價格競爭處于紅海狀態，不斷創新和技術進步向用戶提供高性價比智能儀表是昌暉成為知名品牌的根本，選擇YR-GFC系列儀表，您有眼光！
