昌暉YR-GFM多路巡檢儀可巡回測量顯示8路或16路各類傳感器、變送器信號，帶統一報警輸出、分別報警輸出、統一變送輸出、分別變送輸出、RS485/232通訊功能等。巡檢儀為進口器件、SMT工藝生產，具有抗強干擾能力，對各種復雜工礦的溫度、壓力、液位、速度、力等物理量測量顯示、控制、遠傳和通信等，構成數字采集系統及控制系統，適用于需要進行多測量點巡回檢測的系統。
YR-GFM巡檢儀特點
1、0.2%測量精度，高可靠性、高穩定性和抗強干擾
2、可手動和自動巡回檢測測量回路，巡檢儀通道顯示時間1-255s可設置
3、巡檢儀為雙LED顯示，儀表PV顯示實時測量值，SV顯示通道號
4、多路巡檢儀面板有16路報警狀態LED指示，某報警通道測量值超限時對應報警指示燈亮。
5、巡檢儀每個輸入通道均為萬能輸入，36種輸入信號自由切換；每個通道分別設置量程、小數點位置、校對參數和報警值
6、儀表報警輸出:巡檢儀報警輸出有統一報警輸出和分別報警輸出兩種模式，報警可帶記憶報警功能
說明：
①統一報警：巡檢儀共用2限報警輸出，在分別設置每一通道報警值后，儀表巡回至某通道時如該通道測量值超限，則相應報警繼電器動作，當巡回至另一通道時如此通道測量值不超限，則報警輸出自動復位
②分別報警：160×80mm、80×160mm巡檢儀有16限報警輸出，每個通道分別提供2路報警輸出；96×96mm巡檢儀有8限報警輸出，每個通道分別提供1路報警輸出；在分別設置每一通道報警值后，儀表巡回至某通道時如該通道測量值超限，則相應報警繼電器動作
③多路巡檢儀報警記憶功能：報警記憶功能僅在報警方式為統一報警時才有效，儀表帶報警記憶功能時，只有在儀表所有輸出通道測量值均無超限時報警輸出才自動復位。報警記憶功能訂貨時不需要特別注明，通過設置儀表二級參數實現或取消該功能
7、巡檢儀變送輸出
巡檢儀變送輸出有6種輸出類型可切換，可帶統一變送輸出和分別變送輸出。變送輸出可按照指定輸入通道的采樣值變送、采樣值加權平均變送、輸入最大值變送、輸入最小值變送，變送輸出運算功能通過儀表內部參數設置即可完成，這是昌暉儀表制造有限公司與國內同行儀表功能上的顯著區別。如上海模數公司和本公司生產的水泥廠用溫度遠傳監測儀就屬于四路輸入、帶輸入最大值統一變送輸出的多路巡檢儀
說明：
①統一變送輸出：儀表有1路變送輸出，儀表巡回至某通道時，儀表變送輸出為該通道測量值對應的采樣值變送、統一變送、采樣值加權平均變送、輸入最大值變送、統一變送輸出或輸入最小值變送，巡回至下一通道時，變送輸出按該通道測量值變送輸出
②分別變送輸出：儀表有8路變送輸出，每個通道對應1路變送輸出，儀表巡回至某通道時，儀表對應變送輸出為該通道測量值對應的采樣值變送
8、巡檢儀數據刷新周期2秒/16路
9、支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。注：儀表帶通訊功能時，通訊轉換器最好選用有源轉換器
10、巡檢儀可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能
11、帶1路或2路DC24V饋電輸出，為現場二線制變送器配電
12、巡檢儀輸入、輸出、電源、通訊相互之間采用光電隔離技術
13、參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能
14、巡檢儀采用亞克力鏡面PC面板、阻燃ABS外殼、拔插結構（用戶不用拆線就可以更換表芯）、防水硅膠按鍵
15、儀表采用低功耗抗強干擾設計，極低溫度漂移、EMC抗干擾能力三級

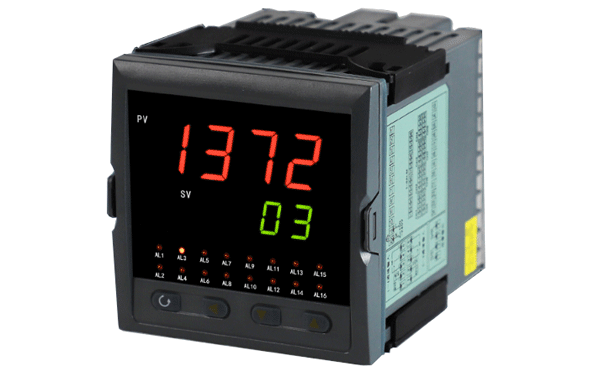

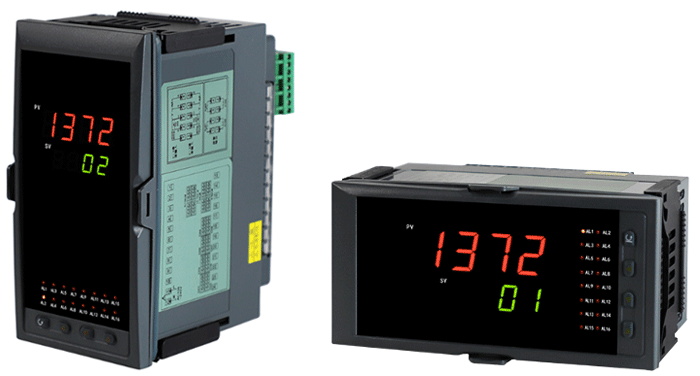

16、多路巡檢儀有160×80mm、80×160mm和96×96mm三種外形尺寸
主要技術參數
◆測量精度：±0.2%FS
◆顯示方式
①數碼系列：-1999~9999測量值顯示、設定值顯示，發光二極管工作狀態顯示
②液晶系列：采用3.5英寸128*64高分辨率點陣式液晶示器
◆報警輸出：繼電器輸出，觸點容量：AC220V/2A；DC24V/2A(阻性負載)(注：當負載超過繼電器觸點容量時，請不要直接帶負載)
◆標準串行雙向通訊接口
①通訊輸出：RS485為二線制，通訊距離≤1000米；RS232為三線制，通訊距離≤15米
②標準MODBUS RTU通訊協議：1位起始位、8位數據位、1位停止位、無奇偶校驗，波特率1200~19200bps
③打印輸出：RS232打印接口，配微型打印機可實現手動、定時、報警打印功能饋電輸出]DC24V±1V，電流≤100mA
結構：標準卡入式
增強型巡檢儀安裝方式：主機為盤裝式；副機為標準35mmDIN導軌式安裝
◆電源及功耗
①開關電源AC/DC100~240V，頻率50/60Hz；數碼系列功耗≤5W，液晶系列功耗≤4W
②開關電源DC20~29V；數碼系列功耗≤4W，液晶系列功耗≤3W
昌暉巡檢儀選型表
YR-GFM①②-③④⑤-⑥-⑦⑧-⑨-⑩ 數碼管顯示(測量值巡回顯示)

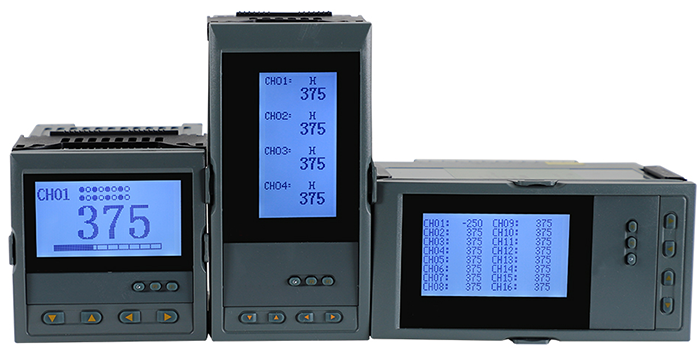

YR-LCD-GFM①②-③④⑤-⑥-⑦⑧-⑨-⑩ 液晶顯示(測量值同屏顯示)
①巡檢儀外形尺寸
[9]：96×96mm(開孔尺寸：92×92mm)
[8]：160×80mm(開孔尺寸：152×76mm)
[S8]：80×160mm(開孔尺寸：76×152mm)
②控制作用
[06]：8路巡回顯示控制
[09]：16路巡回顯示控制
③通訊方式
[0]：無通訊(標準出廠配置)
[2]：RS232通訊
[3]：帶RS232C打印接口
[8]：RS485通訊
④巡檢儀報警輸出
[0]：無報警輸出
[1]：繼電器統一報警輸出(8-16路輸入共用2限報警)
[2]：繼電器分別報警輸出(八路巡檢儀每1路輸入對應2限報警，16路巡檢儀每路輸入對應1個報警)
⑤巡檢儀變送輸出(注意備注說明)
[00]：無變送輸出
[02]：統一變送輸出4-20mA(RL≤600Ω)
[03]：統一變送輸出0-10mA(RL≤1.2KΩ)
[04]：統一變送輸出1-5V(≥250KΩ)
[05]：統一變送輸出0-5V(RL≥250KΩ)
[06]：統一變送輸出0-20mA(RL≤600Ω)
[07]：統一變送輸出0-10V(RL≥4KΩ)
[22]：分別變送輸出4-20mA(RL≤600Ω)
[23]：分別變送輸出0-10mA(RL≤1.2KΩ)
[24]：分別變送輸出1-5V(RL≥250KΩ)
[25]：分別變送輸出0-5V(RL≥250KΩ)
[26]：分別變送輸出0-20mA(RL≤600Ω)
[27]：分別變送輸出0-10V (RL≥4KΩ)
⑥巡檢儀輸入信號類型
[××]：詳見“儀表輸入類型表”(每個通道信號輸入類型可切換)
⑦第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑨饋電輸出
[N]：無饋電
[1P]：1路DC24V饋電輸出 輸出電流≤30mA(負載電阻≥750Ω)
[2P]：2路DC24V饋電輸出 輸出電流≤30mA(負載電阻≥750Ω)
⑩儀表供電
[T]：交流/直流100-240V供電(標準出廠配置)
[W]：DC24V供電
備注：
1、由于分別變送輸出和分別報警輸出共用輸出端子，所以只可以按照以下方式選擇
①統一變送輸出+統一報警輸出
②分別變送輸出+統一報警輸出
③分別報警輸出≤16限
④分別變送輸出≤8路
⑤分別報警輸出≤16限+分別變送輸出≤8路
2、16路輸入巡檢儀不帶分別變送輸出和分別報警功能
3、巡檢儀供電電源為DC20-DC29V時，不帶分別變送輸出和分別報警功能
4、16路輸入巡檢儀規格尺寸為96×96mm時無變送輸出，報警輸出只能選擇統一報警
輸入分度號選型代碼
常用巡檢儀型號舉例
1、溫度巡檢儀
YR-GFM806-0000-08-NN-N-T(功能與SWP-MD806-00-08-N一致)
YR-GFM806-0000-03-NN-N-T(功能與SWP-MD806-00-03-N一致)
2、統一報警巡檢儀
YR-GFM806-0100-08-HL-N-T(功能與SWP-MD807-01-08-HL一致)
YR-GFM806-0100-12-HL-N-T(功能與SWP-MD807-01-12-HL一致)
3、分別報警巡檢儀
YR-GFM806-0200-08-HL-N-T(功能與SWP-MD808-01-08-HL一致，兩臺儀表，分主機和副機)
4、帶通信+統一報警輸出巡檢儀
YR-GFM806-8100-08-HL-N-T(功能與SWP-MD807-81-08-HL一致)
5、統一變送輸出巡檢儀
YR-GFM806-0002-08-HL-N-T(功能與SWP-MD806-02-08-N一致)
6、分別變送輸出+統一報警輸出巡檢儀
YR-GFM806-0122-08-HL-N-T(兩臺儀表，分主機和副機)
7、統一變送輸出+統一報警輸出巡檢儀
YR-GFM806-0102-08-N-T
8、分別變送輸出+分別報警輸出巡檢儀
YR-GFM906-0222-08-HL-N-T(兩臺儀表，主機和副機)
巡檢儀接線圖

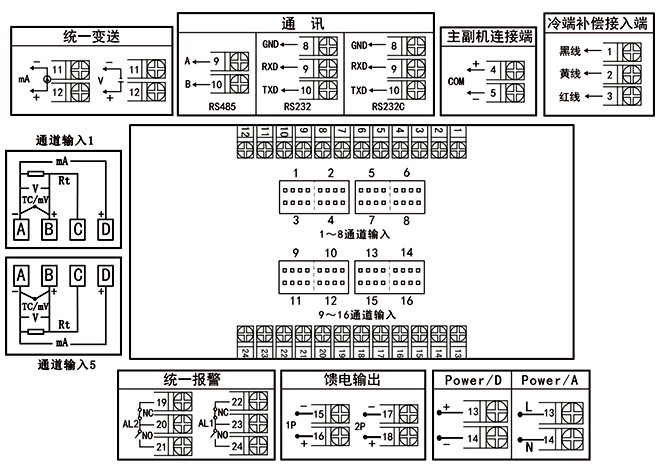

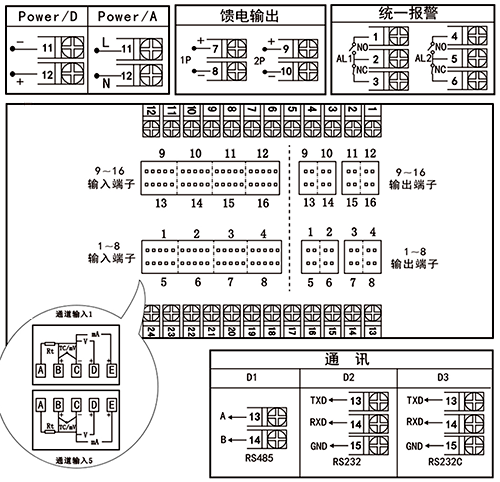

①基本功能型巡檢儀接線圖(不帶副機)

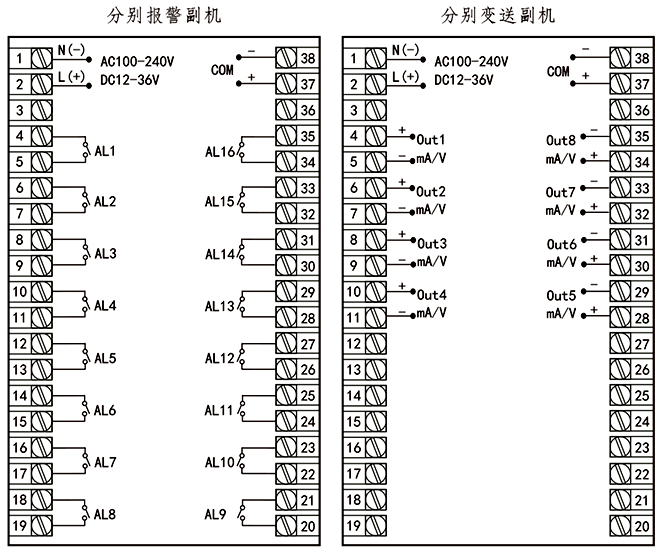

②功能擴展型巡檢儀接線圖(帶副機)
