6.3G雷達物位計天線發射極窄的微波脈沖，這個脈沖以光速在空間傳播，碰到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。通常電磁波的傳播速度極高，發射脈沖與接受脈沖的時間間隔很小(納秒量級)很難確認。YR-RD5系列雷達物位計采用一種特殊的相關解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而計算出天線到被測介質表面的距離，尤其適合緩沖罐和過程控制液位測量。
脈沖型雷達物位計特點
1、采用了先進的微處理器和獨特的EchoDiscovery回波處理技術，脈沖型雷達物位計可以應用于各種復雜工況。
2、YR-RD5*脈沖型雷達物位計有多種過程連接方式及探測組件型式，適用于高溫、高壓及小介電常數介質等雜工況及應用場合。
3、6.3G雷達物位計采用脈沖工作方式，雷達物位計發射功率極低，可安裝于各種金屬、非金屬容器內，對人體及環境無傷害。
關于雷達液位計波束角
波束角是雷達波的能量密度達到其最大值一般時的角度。微波可散射到波束角之外的區域，也可被干擾物反射回來。雷達液位計波束寬度直徑是天線類型(波束角α)和測量距離的函數：
6.3G雷達液位計測量條件
◆測量介質表面為沸騰、冒泡或趨于生成泡沫的液面時，用戶應優選6.3G雷達液位計進行液位測量，這種工況中6.3G低頻雷達比26G雷達液位計有更好的效果。根據介質濃度的大小， 泡沫或吸收微波或將其反射在特定條件下，測量仍可進行。
◆應用于存在嚴重蒸汽的場合或有冷凝現象發生時，不同的介質密度、 測量濕度和蒸汽成分都會讓26G高頻雷達液位計的最大量程減小，此時推薦使用6.3G雷達液位計進行測量。

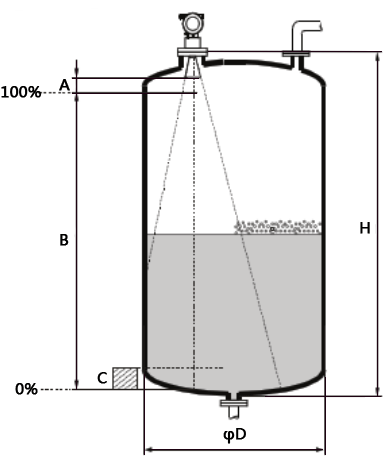

◆對于低介電常數的介質(A類和B類)，介質處于低物位(低于C點)，則罐底可見。在此范圍內進行測量，測量精度會有所降低，建議將測量零點設置在距離罐底距離為C的位置處(如圖)。
◆理論上測量范圍可達雷達液位計的頂端。但事實是每一種雷達液位計都有測量盲區A，考慮到腐蝕及粘附的影響，測量范圍的終端距天線頂端的距離應大于雷達物位計盲區A。
◆罐體直徑應大于D(如圖)，罐體高度應至少為H(如上圖)

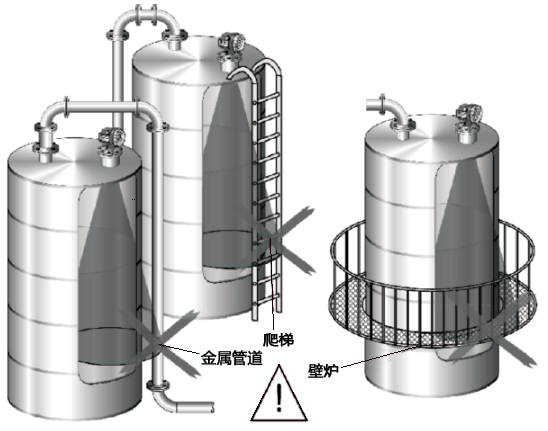

◆外罐壁為GRP之類的非導電材料塑料罐用雷達液位計測量液位時，雷達液位計微波信號同樣會被信號波束角外的干擾物(比如金屬管道、爬梯、壁爐)反射回來。因此在雷達液位計信號波束角內不能安裝此類干擾物。
◆被測介質為氨氣NH3或其它碳氟化合物(如:R134a，R227、Dymel 152a)等吸附性氣體時，請在導波管中使用6.3G雷達液位計進行測量。
◆測量范圍從波束觸及罐底處開始。特別是當儲罐為圓盤底罐或罐體采用圓錐形排泄口時，物位低于此點便無法進行測量。
◆最小測量范圍與所選用雷達液位計天線類型相關。

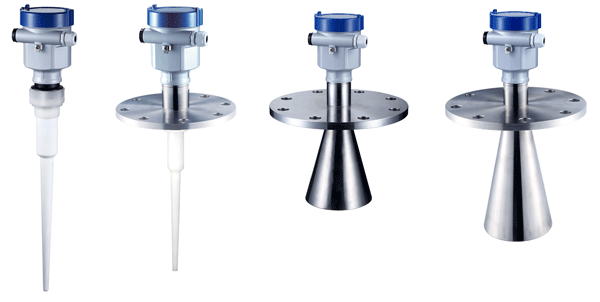

型號：YR-RD51 型號：YR-RD52
量程：簡單過程液體測量，量程0-30米 量程：簡單過程腐蝕液體測量，量程0-30米
特點：PP或四氟材料的棒式天線，有一定的耐腐蝕性 特點：全四氟天線，強耐腐蝕性，無衛生死角
應用:簡單過程條件下的液體測量 應用：強腐蝕性環境和衛生級環境下的簡單過程液體測量
測量精度:±10mm 測量精度:±10mm
過程連接:G1?A 過程連接:PTFE翻邊法蘭
天線材質:PP/PTFE 天線材質:PTFE
頻率范圍:6GHz 頻率范圍:6GHz
過程溫度:-40～120℃ 過程溫度:-40～150℃
測量時間:約1秒(取決參數設置) 測量時間:約1秒(取決參數設置)
過程壓力:-0.1～3bar 過程壓力:-1.0～16bar
信號輸出:兩線制4-20mA/HART 信號輸出:兩線制4-20mA/HART
型號：YR-RD53 型號：YR-RD54
特點：喇叭口天線，波束角較小 特點：喇叭天線，回波信號更強
應用:液體測量或短量程固體測量。能適應過程條件極復雜環境 應用：各種過程條件復雜的環境，能測量小介電常數介質
最大量程:復雜過程液體或固體測量，量程0-30米3 最大量程：簡單過程腐蝕液體測量，量程0-30米
測量精度:±20mm 測量精度:±200mm
過程連接:法蘭316L 過程連接:法蘭316L
天線材質:不銹鋼316L/PTFE 天線材質:不銹鋼316L/PTFE
頻率范圍:6GHz 頻率范圍:6GHz
過程溫度:-40～200℃ 過程溫度:-40～120℃
測量時間:約1秒(取決參數設置) 測量時間:約1秒(取決參數設置)
過程壓力:-1.0～40bar 過程壓力:-1.0～3bar
信號輸出:兩線制4-20mA/HART 信號輸出:兩線制4-20mA/HART
YR-RD51雷達液位計選型表
| 型號代碼 | 防爆要求 |
| P | 標準型(不防爆) |
| I | 本安型(Exia IIC T6) |
| G | 本安+防爆型(Exd [ia]ia IIC T6) |
| 型號代碼 | 棒式天線/材料/過程溫度 |
| A | 塑料棒 / PP / -40～+120℃ |
| B | 塑料棒 / PTFE / -40～+120℃ |
| 型號代碼 | 容器接管長度 |
| A | 50mm |
| B | 100mm |
| C | 150mm |
| D | 200mm |
| E | 300mm |
| F | 350mm |
| X | 特殊定制尺寸 |
| 型號代碼 | 螺紋過程連接/材質 |
| GP | 螺紋 G1?A |
| NP | 螺紋 1?NPT |
| YP | 特殊制定螺紋 |
| 型號代碼 | 輸出信號/電源/輸出方式 |
| A | 4-20mA / 24VDC / HART兩線制 |
| B | 4-20mA / 24VDC / HART兩線制 / 四線制 |
| D | 220VAC / HART四線制 |
| 型號代碼 | 外殼/防護等級 |
| A | 鋁 / IP67 |
| B | 塑料 / IP66 |
| D | 鋁兩腔 / IP67 / 本安+隔爆型 |
| G | 不銹鋼316L / IP67 |
| 型號代碼 | 電氣接口尺寸 |
| M | M20x1.5 |
| N | ?NPT |
| 型號代碼 | 現場顯示/編程模塊 |
| A | 帶顯示/調試模塊(View Point) |
| X | 不帶 |
YR-RD52雷達液位計選型表
|
型號代碼 |
防爆要求 |
|
P |
標準型(不防爆) |
|
I |
本安型(Exia IIC T6) |
|
G |
本安+防爆型(Exd [ia]ia IIC T6) |
|
|
棒式天線/材料/過程溫度 |
|
A |
塑料棒 / PP / -40～+120℃ |
|
B |
塑料棒 / PTFE / -40～+120℃ |
|
型號代碼 |
容器接管長度 |
|
A |
50mm |
|
B |
100mm |
|
C |
150mm |
|
D |
200mm |
|
E |
300mm |
|
F |
350mm |
|
X |
特殊定制尺寸 |
|
型號代碼 |
螺紋過程連接/材質 |
|
FC |
PTFE翻邊法蘭DN50 PN1.6 /不銹鋼316L |
|
FD |
PTFE翻邊法蘭DN80 PN1.6 /不銹鋼316L |
|
FE |
PTFE翻邊法蘭DN100 PN1.6 /不銹鋼316L |
|
FK |
PTFE翻邊法蘭DN150 PN1.6 /不銹鋼316L |
|
YP |
特殊要求法蘭 |
|
型號代碼 |
輸出信號/電源/輸出方式 |
|
A |
4-20mA / 24VDC / HART兩線制 |
|
B |
4-20mA / 24VDC / HART兩線制 / 四線制 |
|
D |
220VAC / HART四線制 |
|
型號代碼 |
外殼/防護等級 |
|
A |
鋁 / IP67 |
|
B |
塑料 / IP66 |
|
D |
鋁兩腔 / IP67 / 本安+隔爆型 |
|
G |
不銹鋼316L / IP67 |
|
型號代碼 |
電氣接口尺寸 |
|
M |
M20x1.5 |
|
N |
?NPT |
|
型號代碼 |
現場顯示/編程模塊 |
|
A |
帶顯示/調試模塊(View Point) |
|
X |
不帶 |
|
|
|
