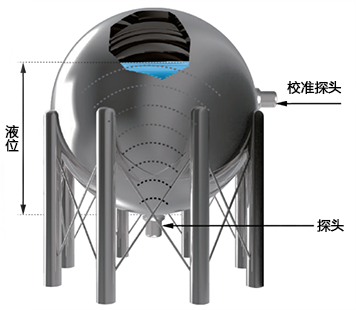

外貼式超聲波液位計工作原理
外貼式超聲波液位計測量液位時，聲吶波信號從探頭發射出去，經過液面反射回來后由探頭檢測到回波信號。回波信號經昌暉儀表專有算法處理后計算出時間t，系統根據公式計算出液面高度。
公式中：H為液位高度；v為聲吶波在液體中傳播的速度；t為聲吶波從發射到返回所用的時間；tg為聲吶波在罐壁中的傳輸時間；α為修正系數
外貼式超聲波液位計技術參數
量程規格：3m、5m、10m、15m、20m、30m、50m
顯示分辨率：1mm
短時間重復性：1mm
測量誤差 ±1‰FS、±2‰FS、±5‰FS
溫度測量范圍：-45℃～+100℃
溫度測量精度：1℃
遷移量：±9.9m
信號輸出：二線制4-20mA或四線制4-20mA
供電電源：DC24V(18V~30V)
功率：<1W
通信：RS485(MODBUS RTU)、紅外、HART
繼電器報警輸出：AC250V/5A、DC30V/5A
主機使用環境溫度：-40℃～+80℃
現場顯示環境溫度：-20℃～+70℃
探頭使用環境溫度：-50℃～+100℃
使用環境濕度：0%-95%RH
防爆標志：ExdⅡCT6
外殼防護：IP65、IP67

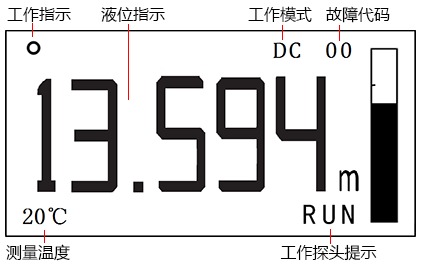

液位顯示：128×64液晶顯示
盲區：理想工況，盲區3cm，外貼式超聲波液位計盲區具體值由工況復雜程度決定
電氣接口：M20×1.5或 、1/2NPT
探頭至主機電纜長度：5m、10m、15m、20m、25m、30m
主機重量：2kg
主機外形尺寸：158mm×122mm×148mm(長×寬×高)
主機基座孔直徑：M5
哪些工況不能選用外貼式超聲波液位計
①被測介質動力粘度>50mPa.S時不能選用外貼式超聲波液位計
注：隨溫度升高粘度降低，大部分高粘度的液體受溫度影響更為明顯，所以需注意溫度影響。(1mPa.S=1cP)
②液體中有密集氣泡/大量懸浮物質(如結晶物等)/大量沉積物質(如泥沙等)不能選用外貼式超聲波液位計
③容器內壁不能良好傳遞信號/容器壁為多層材料且氣泡或氣體夾層的不能選用外貼式超聲波液位計
④容器壁溫度＞200℃不能選用外貼式超聲波液位計
外貼式超聲波液位計選型表
YR-510WT-①②③④⑤⑥⑦⑧⑨⑩??
①防爆要求
[P]：標準型(非防爆)
[D]：鋁合金外殼防爆型，防爆標志為：ExdⅡCT6
②過程溫度
[A]：標準型產品過程溫度-50℃～100℃
[B]：高溫型產品過程溫度-50℃～200℃(探頭特別定制)
③外貼式超聲波液位計供電方式
[2]：二線制DC24V供電(電壓DC18-32V范圍儀表能正常工作)
[3]：四線制DC24V供電
[4]：四線制AC220V供電
④輸出信號
[2]：4-20mA輸出
⑤校準模式
[N]：無校準(液位計使用設置的固定聲速工作)
[A]：直徑校準(液位計使用直徑校準成功后的聲速工作)
[B]：溫度校準(液位計使用溫度補償后的聲速工作)
[C]：直徑校準+溫度校準(測量液位高于校準探頭安裝位置，使用直徑校準成功后的聲速工作，液位低于校準探頭位置，使用溫度補償后的聲速工作)
⑥通訊
[0]：無通訊(標準配置)
[7]：HART(僅二線制提供)
[8]：RS485(MODBUS RTU，僅四線制提供)
⑦報警輸出
[1]：1個開關量輸出(標配)
[2]：2個開關量輸出(定制)
⑧外貼式超聲波液位計量程范圍
[03]：3m量程
[05]：5m量程
[10]：10m量程
[15]：15m量程
[20]：20m量程
[30]：30m量程
[50]：50m量程
⑨電氣接口
[N]：鋁合金外殼，電氣接口M20×1.5
[T]：鋁合金外殼，電氣接口1/2NPT
⑩精度
[1]：精度±1‰FS
[2]：精度±2‰FS
[5]：精度±5‰FS
?儲罐類型
[Q]：球罐
[W]：臥罐
[L]：立罐
?儲罐材質
[M]：鐵磁性
[O]：非鐵磁性
變壓器油枕油位測量用外貼式超聲波液位計選型舉例：YR-510WT-DA32B8110N1WM

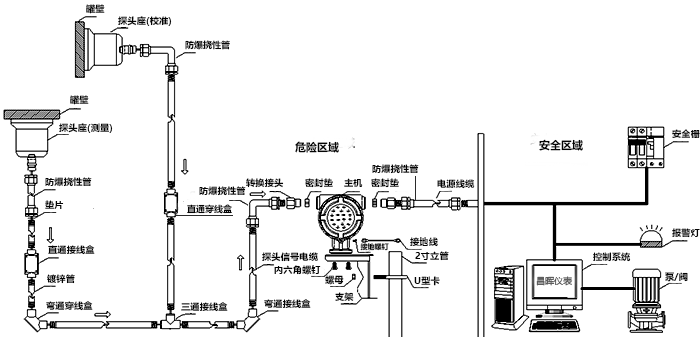

外貼式超聲波液位計選型安裝管線及所需材料

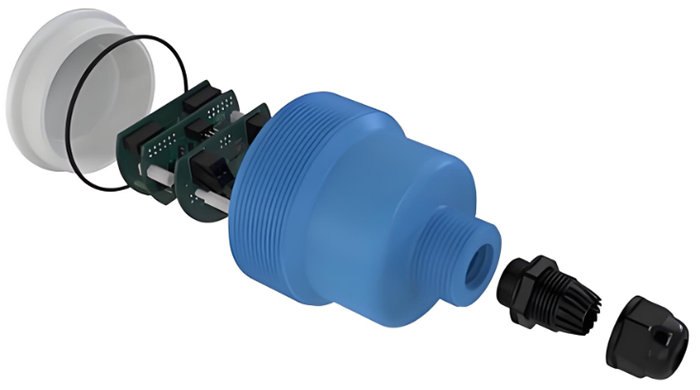

外貼式液位計測量探頭安裝

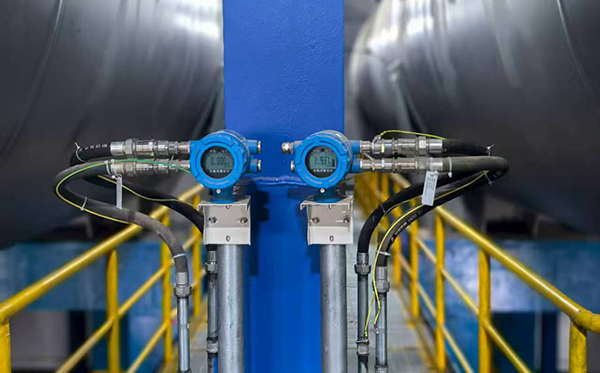

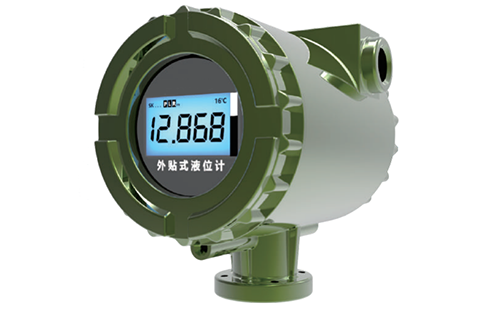

外貼式液位計主機安裝

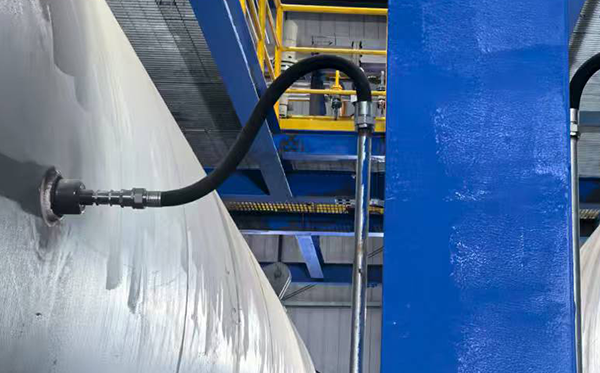

外貼式液位計校準探頭安裝

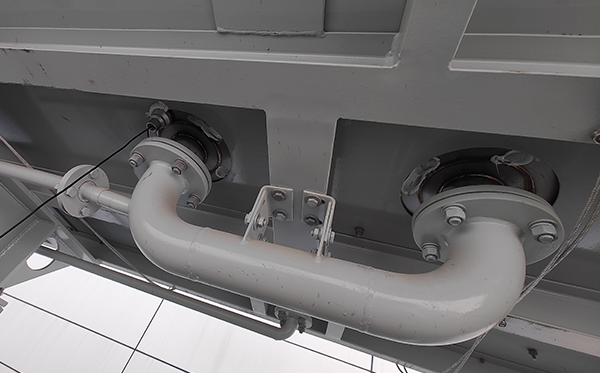

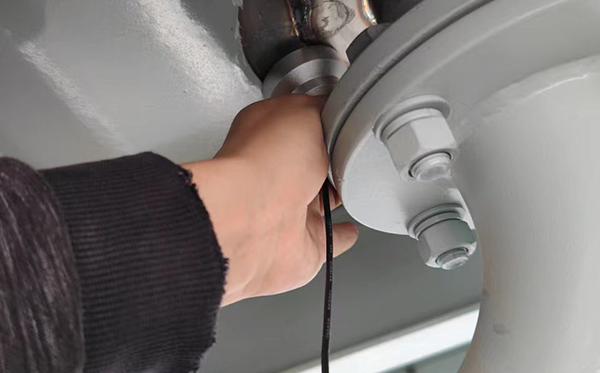

變壓器油枕超聲波液位計測量探頭安裝
變壓器油枕超聲波液位計測量探頭安裝
