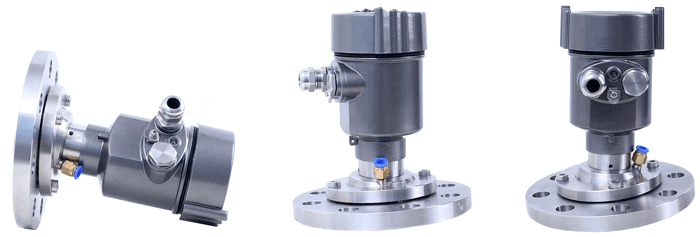

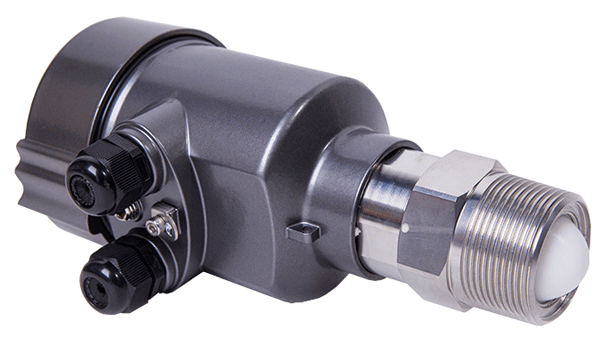

80G雷達物位計

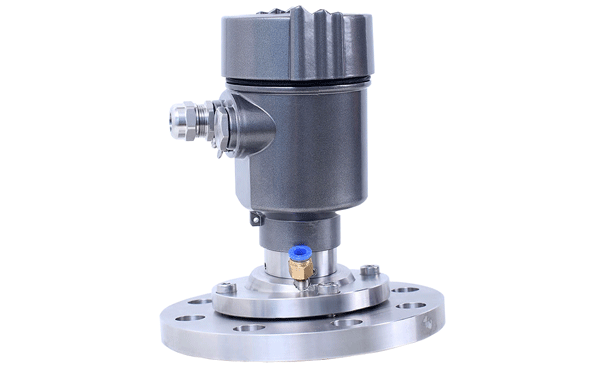

昌暉調頻連續波雷達物位計適用于高粉塵、帶攪拌、強泡沫、蒸汽和強腐蝕和惡劣溫度環境下(+200℃)場合的液位或物位測量。調頻連續波雷達物位計工作頻率76-81GHz，支持四線制和兩線制應用,最大量程可以達到120m，盲區可以做到8cm，由于波長更短，所以尤其適合固體應用。





不適合80G雷達物位計測量的介質
丙酮，丁酮，液氨，液態二氧化硫氯乙烯(VCM)，甲氯，四氟乙烷，氟利昂，溴丙烷，丙烯，丙烯，丙烯氧化物，氯丙烯，氯甲烷，二氯甲烷，二氯苯，三氧化磷，四氯化硅，甲基乙基酮，甲基異丁基酮(MIBK)，甲苯，乙酸乙脂，氧化乙烷，醋酸(乙酸、冰醋酸(無水乙酸))，特定比例的溶劑混合物SMR[SMR=二甲苯30%(CAS 1330-20-7)+甲苯30%(CAS 108-88-3)+丙酮40%(CAS 67-64-1)]，液氨，氯乙烯(VCM)，三氯化磷，氯甲烷，氟利昂，環氧乙烷、環氧丙烷

調頻連續波雷達物位計核心優勢
1、自主芯片

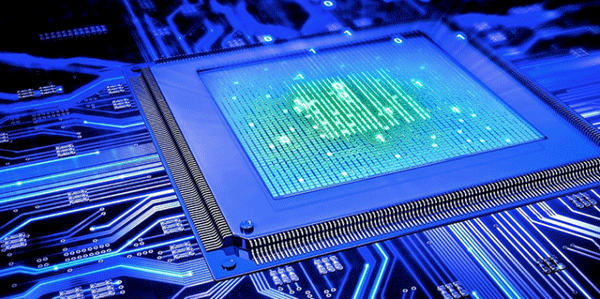

昌暉儀表致力于毫米波雷達技術的應用開發，在毫米波芯片、毫米波雷達信號處理、毫米波天線及解決方案方面有自己核心技術。基于自主研發的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。



2、自主軟件，支持遠程調試
昌暉儀表在雷達芯片后端的算法及整體模組有比較全的技術棧，有芯片、天線、算法團隊，能做模組，能生產整機。自己核心技術的產品支持遠程調試與遠程升級，減少等待時間，提高工作效率。
3、昌暉80G雷達物位計為四收四發，相比國內其他一收一發產品更能獲得可靠測量和強抗干擾能力。大家有興趣可了解一下有源相控陣雷達和其他雷達的原理和使用情況，就不難理解昌暉80G雷達物位計的四收四發的妙處。
4、2022年8月初發布的V1.3.11版本80G雷達物位計開始新增加電流校準功能，此功能可以提高電流輸出的準確度，使儀表電流誤差值達到正負1μA，使得80G雷達物位計能夠更加準確和穩定的輸出電流信號，避免因為微小誤差帶來的額外溝通和調試成本

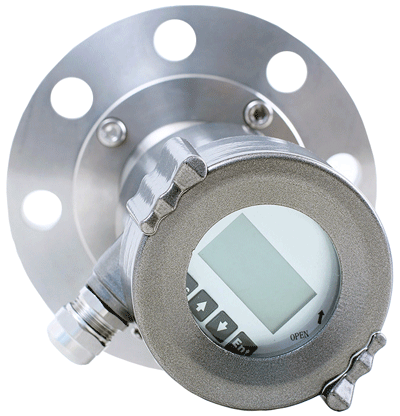

5、2025年8月出廠的昌暉雷達物位計新增手機藍牙調試功能(最遠距雷達10米內)，解決行業痛點，該手機藍牙調試技術讓調試人員站在地上(最遠距雷達10米內)即可通過手機看到與雷達物位計顯控同步的雷達波曲線，方便修改雷達波抑制參數，輕松進行現場調試及遠距技術支持工作。目前國產雷達物位計的通信方式可傳輸實時檢測數據及修改雷達物位計內部參數，但實時雷達波曲線只顯示在雷達物位計顯控(液晶表頭)上，調試人員在進行雷達波抑制調試時就不得不爬高到達雷達物位計安裝位置，不然不能進行雷達波抑制的現場調試，更不利于工廠遠程提供技術支持。
6、信號強度高，抗干擾性強
頻雷達料位計發射頻率76-81GHz。昌暉80G雷達物位計工作的76-81GHz波段是類目前為止了解和應用開發最少的區域，具有以下特性：
①很好的瞬態性能
76-81GHz波段的電磁波脈沖的脈寬可窄在亞皮秒級，因此，它可以用于對各種材料進行時間分辨研究，測量分子結構；通過取樣測量技術，能夠有效地抑制遠紅背景噪聲的干擾。
②有很寬的寬帶
76-81GHz波段脈沖源通常只需要幾個周期的電磁波震蕩，與許多生物大分子的振動和轉動能級、電介質、半導體、超導、薄膜材料的分子振動能級的波段接近。因此，76-81GHz波段光譜可作為探測材料在毫米波波段信息的一種有效的手段，非常適合于測量材料吸收光譜，可用于進行定性鑒別應用。
③相干性
相干電流驅動的偶極子振蕩產生或是相干的激光脈沖非線性差頻效應產生；
④低能性
毫米波光子能量只有幾個毫電子伏，不會出現X射線電離和破壞待檢測物質的現象，因此不容易破壞待檢測物質。
⑤強穿透性
對于非極性物質有很強的穿透力，許多非金屬非極性材料對76-81GHz波段射線吸收較小，因此，可用于探測材料內部結構。例如，陶瓷/硬紙板/塑料制品/泡沫等對本波段電磁輻射是透明的，也可用于機場/車站安全監測，例如探查機械/爆炸物和毒品，或用于電路板焊接檢測。
⑥易被極性分子吸收
76-81GHz波段在非均勻的物質中有較少的散射，能夠探測和測量水汽含量等。也可通過分析它們特征譜研究物質成分或進行質量控制。
7、發射角1°~3°
昌暉80G雷達液位計有1°、2°和3°(標配)三種天線波束角，較小波束角更能減小安裝環境中的干擾對儀表的影響，讓儀表安裝更為便捷。
8、波長更短
波長更短，在固體表面具有更好的反射特性，因而不需要特別的使用萬向法蘭來進行瞄準。
9、調頻帶寬5GHz
5GHz工作帶寬，使昌暉調頻連續波雷達物位計擁有更高的測量分辨率與測量精度。
10、盲區80mm
11、80G雷達物位計精度0.5mm
12、80G雷達物位計量程120m

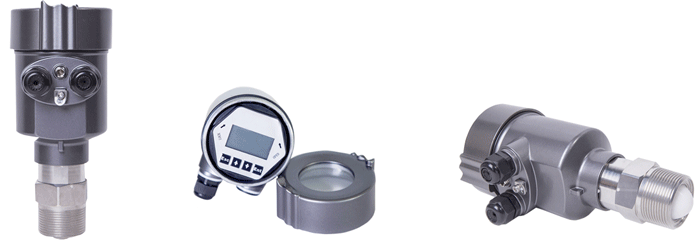

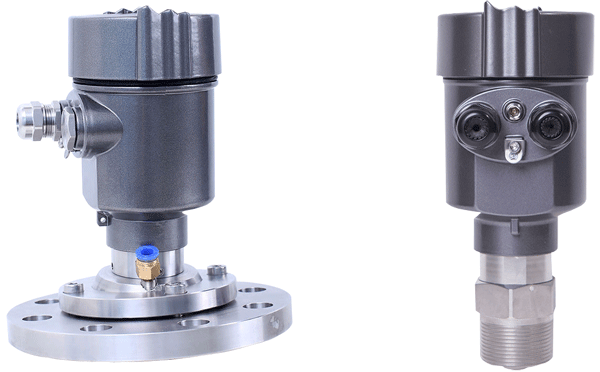

13、80G調頻連續波雷達物位計提供法蘭或者螺紋的固定方式，使得安裝便捷簡易




調頻連續波雷達物位計技術參數
發射頻率：76GHz-81GHz，調頻掃描頻率寬度5GHz
測量范圍：150m
測量分辨度：1mm
測量精度：±0.5mm
波束角：1°~3°(有1°、2°和3°三種天線波束角產品)
通訊方式：4-20mA/HART兩線制(四線制)、Profibus PA、Foundation Fieldbus、Modbus、GPRS、NB、lora等
故障輸出：3.8mA、4mA，20mA，22mA，保持
現場操作/編程：128×64點陣顯示屏/4按鍵；可配置上位機設置軟件


  工業溫度/濕度：-40~85℃/濕度≤95%RH
外殼材質：鋁合金、不銹鋼





天線類型：透鏡天線，可配透鏡天線護罩/防腐型天線/天線散熱膏/適應隔離法蘭盤
過程壓力：-0.1~2MPa
產品尺寸：φ100×270mm
電纜入口：M20×1.5
推薦線纜：AWG18或0.75mm2
防護等級：IP67
防爆等級：ExdiaⅡCT6
安裝方式：螺紋或法蘭





凈重/毛重：2.48kg/2.99kg
包裝箱尺寸：370×270×180mm
防護等級：IP68
隔爆等級：ExdiallCT6



高性能80G雷達物位計選型表
