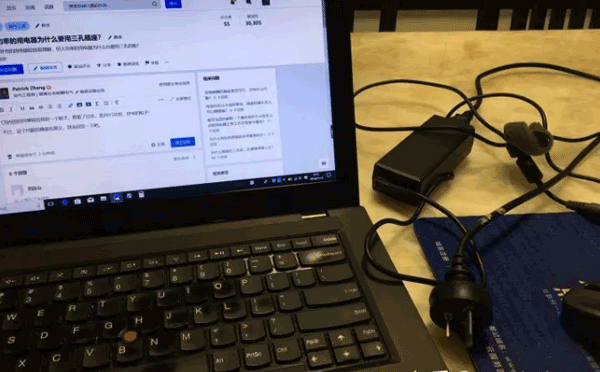

先看下圖，圖中就是大家都在使用的筆記本，還有它的電源插頭。不難看出，筆記本電源插頭是三插的。
下圖是這臺筆記本插頭取電的客廳插座：
不管是居家配電的單相插座，抑或是寫字樓里的單相插座，或者是工業用電的單相插座，左側插孔一定是中性線，右側插孔一定是相線。對于三插插座，上部的插孔一定是地線。這個問題與地線的功能密切相關。
先弄清幾個概念：
第一個概念：接地的用途是什么？
所謂接地，指的就是把用電設備的金屬外殼與地線連接。為何如此？其目的有兩個：第一個目的，當用電設備內部的相線與外殼相接也即發生漏電時，地線會流過漏電電流，于是線路保護裝置（漏電開關和微型斷路器）就會執行跳閘保護；第二個目的，就是確保用電設備的外殼電位為零，即便發生了漏電，也不會對人體產生電擊。
如此看來，用電設備的外殼是金屬的，那么它的外殼就一定要接地；反之，若用電設備的外殼是非金屬的，它的外殼就不一定要接地。
我們看到電蚊香的外殼是塑料的，電蚊香采用了雙插插頭。電風扇是最矛盾的用電電器：它的外殼是金屬的，它應當采用三插插頭。然而，市售的電風扇插頭都是雙插的，我也是挑了許多品牌的電風扇，最后沒得選，只能用此雙插插頭的電風扇產品。不知道現在市場上的電風扇是否有所改進？
第二個概念：插座所在位置的配電線路是如何構建的？

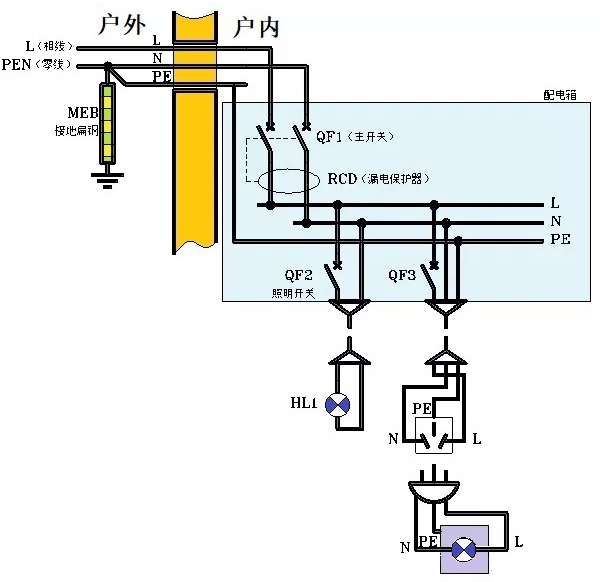

我們以居家配電線路為主來展開討論。下圖是一幅居家配電線路圖：
小編來仔細解釋這張圖：
①圖的左上方是居家配電的入口處，我們看到了火線L和零線PEN。注意到火線其實就是相線，而零線PEN在電力變壓器處已經有過一次工作接地，所以它的電位為零。
在入戶墻體的外側（左側），我們看到零線再次重復接地，然后分開為中性線N和保護線PE。接著，它們與相線L一同入戶。
從此以后，在戶內不再有零線，只有相線L、中性線N和保護線PE。知曉這一點很重要！！！
②入戶后，我們看到相線L和中性線N被引入到一個雙極的微型斷路器（簡稱微斷，俗稱空氣開關）中，而微斷的下方出口處安裝了漏電開關RCD的零序電流互感器。漏電開關與微斷直接聯動，若發生了漏電，則RCD將驅動進線微斷執行跳閘操作。
③在圖的中部和下部，我們看到了系統母線，包括相線母線L、中性線母線N和保護線母線PE。我們還看到了母線上連接了兩只饋電微斷，分別接到戶內照明燈和臺燈插座。
注意：戶內照明燈安裝在天花板上，人無法觸及，因此它無需連接地線；臺燈安放在寫字桌子上，因此臺燈的金屬外殼必須接地。我們看到，圖中臺燈的外殼的確已經接地。
現在，我們可以回答這道問題了：這是認識錯誤！ 使用三孔插座的唯一目的，就是使得用電電器的金屬外殼接地，與功率大小無關！
我們?cè)谠O(shè)計家裝配電系統時，作為戶主，沒有幾個是懂得配電知識的。但只要遵循以下幾個原則，就可以為我們家的用電安全構建安全防護。居家用電安全原則如下：
1、必須為居家配電系統引入地線。
2、必須在居家配電系統安裝漏電開關。尤其是浴房的熱水器，一定要確保帶有漏電保護。
3、凡屬于人手可觸及的帶有金屬外殼的用電設備，它的插頭最好使用三插的，以此確保用電設備的外殼接地。
作者：張白帆(Patrick Zhang)，ABB公司的資深電氣工程師，在知乎網擁有超過18萬粉絲的電氣領域大神。北京地鐵、首都機場T3航站樓、長江三峽永久船閘、上海磁懸浮列車、大亞灣核電站等數百項目中均留下他的足跡！已出版《低壓成套開關設備的原理及其控制技術（第3版）》、《老帕講低壓電器技術》等圖書。
