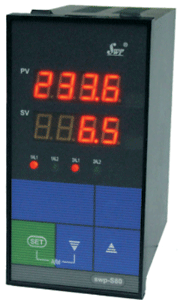

SWP-S825-020-08/12-HL-P是昌暉儀表生產的閥位控制調節器，昌暉儀表工程師在本文給大家講講SWP-S825-020-08/12-HL-P的接線及參數設置，希望對大家有所幫助。
SWP-S825-020-08/12-HL-P和SWP-S805-020-08-HL-P有什么不同？
SWP-S825-020-08/12-HL-P和SWP-S805-020-08-HL-P都屬于單回路調節器，兩者的作為單回路調節器的基本功能(實時測量值顯示+4-20mA PID控制輸出+2個報警輸出)完全相同，區別在于SWP-S825-020-08/12-HL-P輸入信號為兩路(PV為實時測量值輸入和SV為閥位反饋輸入)，SWP-S805-020-08-HL-P輸入信號為一路(PV為實時測量值輸入，無閥位反饋輸入；SV顯示目標設定值或控制輸出的百分比）。
從PID的控制原理上看，在閉環自動控制系統中執行機構的閥位反饋信號不參與控制，很多工況不需要顯示閥位反饋值，那就選用SWP-S805-020-08-HL-P單回路調節器；如果需要同時顯示測量值和閥位反饋值，則選用SWP-S825-020-08/12-HL-P閥位控制調節器。
關于SWP-S825-020-08/12-HL-P接線
在閥位控制調節器選型頁面 http://www.xzycr.cn/product/1530.html 提供了完整的SWP-S825-020-08/12-HL-P接線圖，儀表的接線與儀表的功能有關。先看看SWP-S825-020-08/12-HL-P型號閥位控制調節器的功能：儀表PV輸入為Pt100熱電阻信號；儀表SV輸入為閥位反饋4-20mA信號；儀表PID控制輸出信號為4-20mA；上限和下限報警輸出；儀表為AC220V供電；帶DC24V饋電輸出。
從儀表的功能就得到相應的SWP-S825-020-08/12-HL-P接線：
①PV輸入信號接線：Pt100熱電阻接1#、2#和3#接線端子
②SV閥位反饋輸入信號接線：6#端子接4-20mA+，7#端子接4-20mA-
③報警輸出接線：第一報警接8#和9#接線端子；第二報警接10#和11#接線端子
④PID控制輸出接線：17#端子接執行機構控制輸入4-20mA+端子，18#端子接執行機構控制輸入4-20mA-端子
⑤儀表電源接線：AC220V電源接13#和14#端子
⑥儀表DC24V饋電輸出接線：15#端子為DC24V+，16#端子為DC24V-，安照饋電使用的實際情況接線。
SWP-S825-020-08/12-HL-P參數設置
閥位控制調節器參數有一級參數和二級參數兩個部分，SWP-S825-020-08/12-HL-P的一級參數、二級參數和控制目標值都需要正確設置才能正常工作。參數設置的原則為：根據儀表輸入信號及系統配置的要求設置基本參數，先設置二級參數，后設置一級參數和控制目標值，其余參數保持出廠設置不變。
以下參數符號代表的含義及具體操作步驟請參閱儀表說明書，在此不做說明：
①SWP-S825-020-08/12-HL-P需要設置的二級參數
SL0=08
SL1=0
F1=1(F1=1為正作用，F(xiàn)1=1為反作用)
F3=2
IN2=1
SVL=-199
SVH=650
FU0=1
FU1=1
FUL=0.0
FUH=100.0
②SWP-S825-020-08/12-HL-P需要設置的一級參數
CLK=132
AL1、AL2、AH1和AH2為報警相關參數，按需要設置；如果沒有使用報警也可以不設置
P、I、D為核心控制參數，需要根據實際工況情況找到最佳參數，以保證達到最佳控制效果
③控制目標值設置，本儀表控制目標值設置參數為SV，按照需要設置
SWP-S825-020-08/12-HL-P說明書
