直流屏應用場景：10kV配電站、KYN28中置柜、彈簧儲能操作。
問題1：目前直流屏電壓主流是DC110V還是DC220V？
答：根據不同地區有不同的電壓等級，比如浙江地區百分之九十都是DC110V，其他地區DC220V偏多。
問題2：主流Ah數是多少？每個Ah數對應柜體個數及尺寸？
答：建筑類的樓盤最大的是100Ah，DC220V，兩面柜子2260高×800寬×600深。一臺為充電柜，一臺為電池及饋出柜。
問題3：落地式直流屏通常幾個柜體及名稱？距前后左右墻壁最小間距多少？
答：落地式在100Ah以內的都是兩面柜子2260高×800寬×600深，到65Ah以下含65Ah都是1面柜子2260高×800寬×600深。靠墻最小間距不能低于800毫米。
問題4：落地式柜底開溝型式如何？
答：根據柜子的尺寸槽鋼100×10的固定。
問題5：多少Ah以下可以采用壁掛式，壁掛式需要幾面箱體，安裝高度如何？
答：40Ah以下含40Ah可以采用壁掛式的。比如40Ah，38Ah，33AH，24Ah都采用3面壁掛柜子，24Ah以下采用兩面壁掛柜子。兩面壁掛柜的高度統一680，10Ah可以用壁掛一體柜子尺寸為1000×560×260mm。
問題6：每個柜體按多少Ah考慮？
答：根據已完成的多個項目實際經驗計算都按照4Ah計算的！
問題7：為直流屏供電的前端開關參數為？
答：100Ah 32A/3P；65ah 25A/3P。
問題8：以下幾臺28柜給出的直流屏方案是？

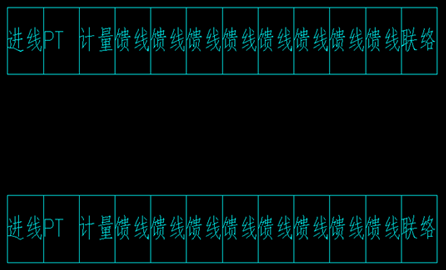

答：上圖的配電房布置圖，雙排高壓柜 ，每排一進線，1PT，1計量，9個饋線。如兩排高壓都在同一個配電室里可以配置80AH或者100Ah的1套兩面柜子DC220V的直流屏。
